嵌入式多功能数字电参数测量显示装置

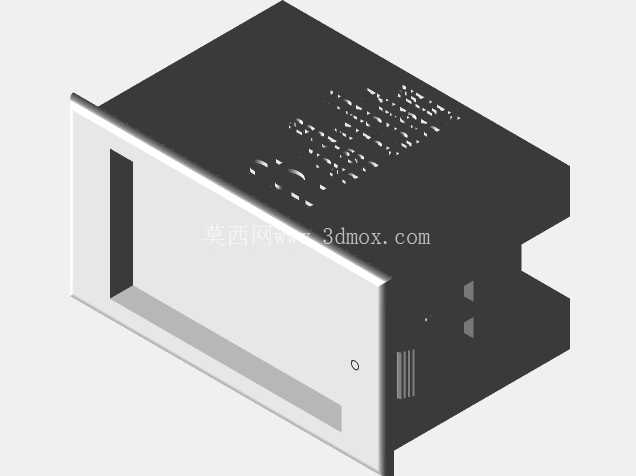

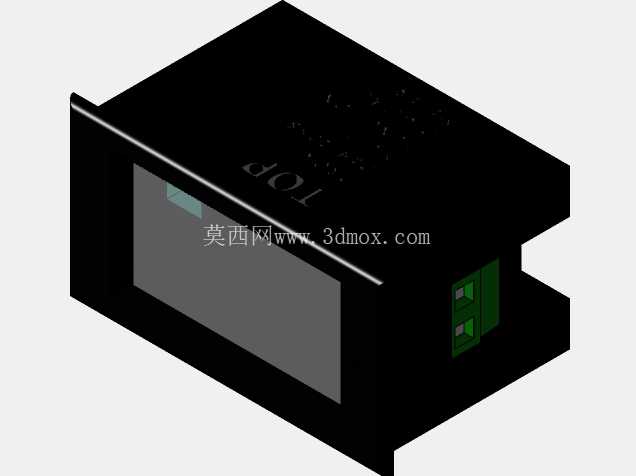

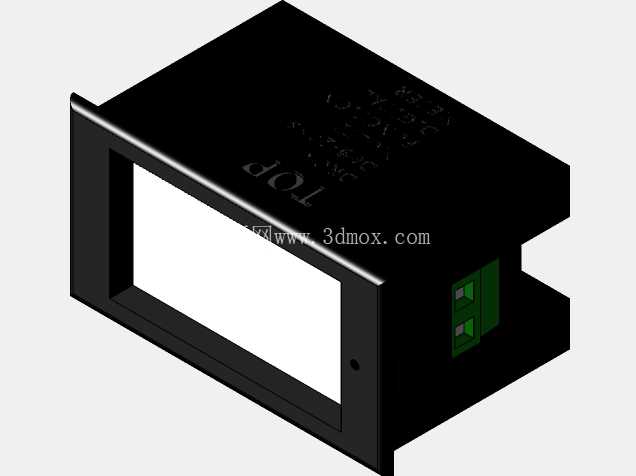

　　这款嵌入式安装的电参数测量显示装置，主要面向低压配电回路、小型电源设备、实验测试台架的前端电参量可视化需求设计，日常使用中可直接嵌入设备面板预留的标准开孔位，无需额外加装外置固定支架，适配各类交直流电源输出端、负载回路进线侧的实时参数监测场景，在小型工控柜、桌面测试电源、非标自动化设备的配电单元中都能见到这类装置的应用。从结构设计来看，装置整体采用方正的盒式壳体，前端面预留整块显示区域，显示区域做了下沉式边框处理，可避免日常操作中剐蹭刮花显示面板，壳体侧边预留接线端子安装位，端子采用内凹式布局，接线完成后导线不会突出壳体侧面，推入安装位时不会与开孔边缘发生剐蹭干涉，同时端子区域做了分区标识，可区分电压采样、电流采样、供电回路的接线点位，减少现场接线的错接概率。

　　安装边界上，装置的壳体外形尺寸适配行业通用的嵌入式开孔规格，壳体侧边带有弹性卡扣结构，推入面板开孔后卡扣可自动卡紧在面板背面，无需额外螺丝固定，安装拆卸都可徒手完成，适合设备批量组装时的快速装配需求，壳体后端的深度尺寸经过压缩设计，不会占用柜内过多纵深空间，即使是厚度较薄的设备面板也能顺利安装，不会出现后端顶到柜内其他元器件的情况。功能层面，这款装置可同时实现回路电压、电流、功率参数的实时采集与显示，显示区域采用高对比度的数码显示方案，在车间强光环境或者设备内部弱光环境下都能清晰读取数值，无需额外加装遮光附件，装置的采样回路做了电气隔离设计，测量回路与供电回路之间保持足够的电气间隙，可避免被测回路的干扰串入显示单元，保证测量数值的稳定性，同时装置的采样响应速度经过调校，对于负载波动较快的回路也能及时捕捉参数变化，不会出现数值显示滞后的情况。

　　设计过程中，壳体的边角都做了小圆角过渡处理，既可以避免安装时划伤操作人员手部，也能减少壳体注塑成型时的应力集中问题，提升壳体的结构强度，前端面的边框宽度控制在合理范围，在保证面板结构强度的同时尽可能扩大显示区域的可视范围，让操作人员在较远的位置也能快速读取数值。实际选型使用时，这类装置通常直接安装在设备操作面板的人员易观察位置，无需额外配置外置的测量仪表，可减少设备面板的开孔数量，简化设备的面板布局，同时集成化的测量功能可替代传统分立的电压表、电流表、功率表，减少柜内的元器件数量，简化柜内接线工序，降低整体的装配成本。

　　装置的壳体采用阻燃工程塑料注塑成型，可满足低压设备的电气阻燃要求，即使在柜内温度较高的长期运行环境下，壳体也不会出现变形、软化的问题，适配工业现场的长期连续运行工况，接线端子采用螺钉压接式结构，可适配不同线径的导线连接，压接后导线不易松脱，可承受现场设备运行时的振动影响，避免出现接线松动导致的测量失效问题。
