车用轴流散热风机结构设计

这款轴流散热风机主要面向小型车辆的散热场景设计，可适配卡丁车、儿童电动车、小型改装快车等车型的动力单元散热需求，也可拓展用于小型工业设备的局部通风散热工位。从实际使用场景来看，小型车辆的动力舱空间紧凑，散热路径受限，传统散热装置要么占用空间过大，要么风量不足以覆盖动力件的持续发热区间，这款风机的设计正是针对这类紧凑安装空间做了定向优化。

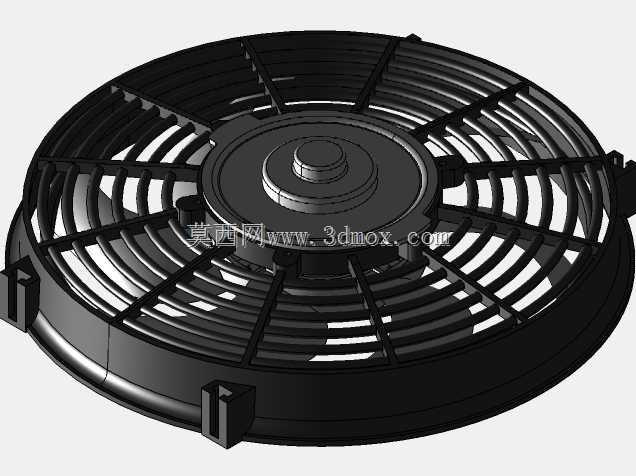

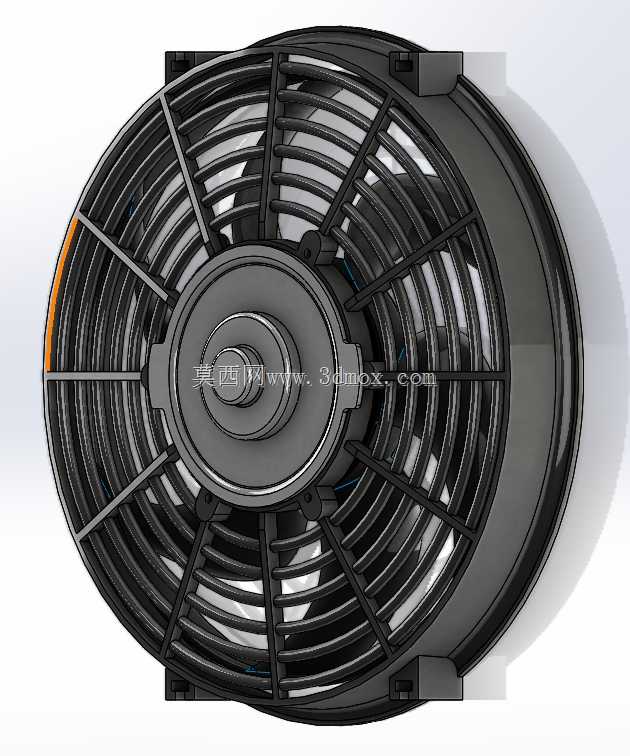

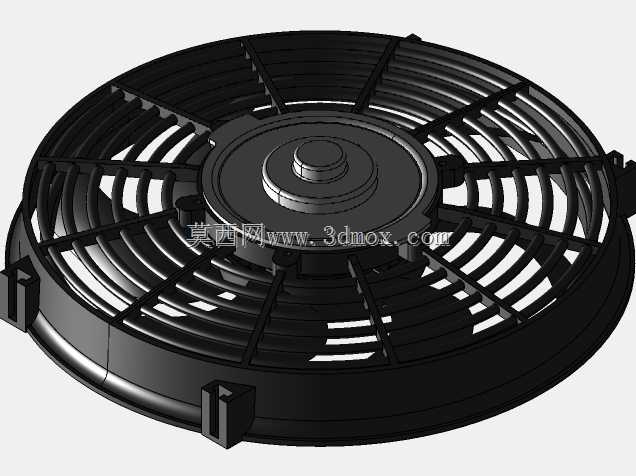

整体结构采用圆形外框搭配放射状防护格栅的布局，外框边缘预留了四个对称的安装固定耳，安装耳上开有标准通孔，可直接通过螺栓固定在车体支架或者散热风道接口上，无需额外设计转接支架，能有效减少装配环节的零件数量，降低整车装配的工时成本。风机直径约290mm，整体厚度控制在较小范围内，安装时不会过多侵占动力舱的横向空间，适配多数小型车辆的侧置或者后置散热布局。

防护格栅采用多辐条放射式设计，辐条的排布角度经过优化，既能够保证足够的通风通流面积，避免格栅结构阻挡进风影响散热效率，又能满足安全防护要求，防止运行过程中异物卷入扇叶造成结构损坏，同时辐条的截面做了流线型修型，可降低气流穿过格栅时产生的风噪，提升车辆运行时的驾乘体验。

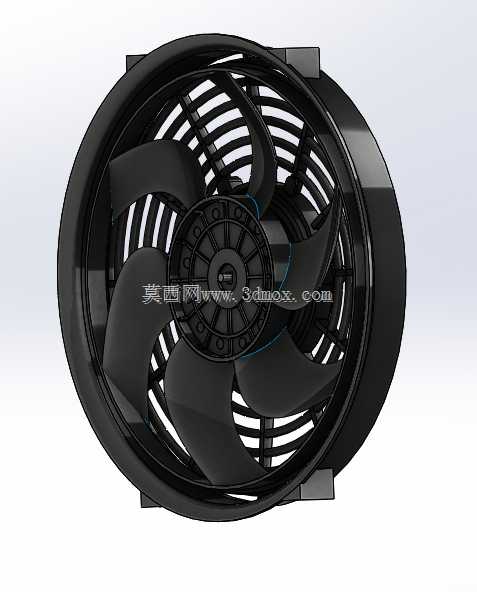

扇叶部分采用等距多叶片布局，叶片的扭角经过匹配电机转速的气动优化，在额定转速下能够输出稳定的轴向气流，气流直吹动力单元的发热表面，可快速带走电池、电机或者小型内燃机工作时产生的热量，避免动力件因过热出现功率衰减或者寿命缩短的问题。风机的中心电机舱采用一体化包裹设计，电机固定座与外框之间通过多根加强筋连接，既保证了电机安装的同轴度，减少扇叶运行时的动平衡偏差，降低运行振动，又能对电机本体形成防护，避免泥水、灰尘直接侵入电机内部，提升部件在户外复杂工况下的耐用性。

设计过程中优先考虑了部件的通用性，安装孔位的间距、外框的直径尺寸都参考了市面同类型小型车用散热风机的通用安装边界，替换旧件时无需修改原有车体的安装结构，可直接适配替换。同时整体结构没有复杂的异形曲面，零部件拆分合理，无论是注塑量产还是3D打印打样都能快速实现，结构件的壁厚均匀，可有效避免注塑生产时出现缩痕、翘曲等工艺缺陷，量产良率更有保障。在实际选型匹配时，可根据不同车型的散热需求，搭配对应功率的驱动电机，调整扇叶的转速区间，匹配不同的风量风压需求，无需改动外部安装结构即可覆盖多功率档位的散热要求。
