气动式框体折边成型工装设备

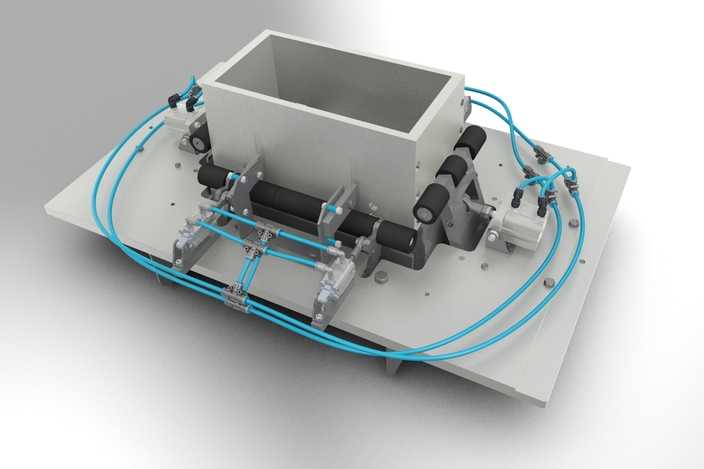

本模型为气动驱动的框体成型工装，采用三维参数化建模完成整体装配设计，建模过程中严格遵循机械设计装配规范，对所有气动执行元件、传动连杆、定位夹具、安装基板均进行了1:1等比例建模，完整还原设备实际装配关系与运动逻辑。渲染阶段采用哑光金属材质模拟安装基板与金属结构件，搭配半透明蓝色材质还原气动软管的视觉特征，黑色橡胶材质模拟压轮外层包胶，白色哑光材质模拟待成型框体坯料，通过光影调整清晰呈现各部件的装配层级与空间位置，直观展示设备的作业状态。结构设计上，设备以平整金属安装板为承载基座，对称布置多组气动直线执行元件，通过铰接连杆机构将气缸的直线往复运动转化为折边压轮的弧形进给动作，多组压轮沿框体周向分布，可同步对框体侧边进行施压折边作业；气动回路采用蓝色软管沿基板表面规整排布，连接各气缸进气口与控制气阀，管路走向避开运动部件行程范围，避免作业过程中出现管路干涉磨损；定位结构采用侧边挡块与底部支撑配合，可快速放置待成型框体坯料，保证折边位置精度一致。设计思路围绕纸板类框体托盘的快速成型需求展开，摒弃传统人工折边的低效作业模式，采用气动同步驱动方案实现多侧边一次成型，有效提升包装框体的加工效率与成型一致性；整体结构紧凑，所有执行元件均集成在单块安装基板上，便于后续对接生产线进行工位集成，各运动部件均预留足够的维护操作空间，易损的压轮部件采用快拆式安装结构，可根据不同框体的壁厚、折边角度需求快速更换适配压轮，适配多规格框体的成型加工需求。建模过程中对所有运动部件进行了行程干涉检查，验证各机构动作过程中无碰撞卡滞，保证结构运动逻辑合理可靠。
