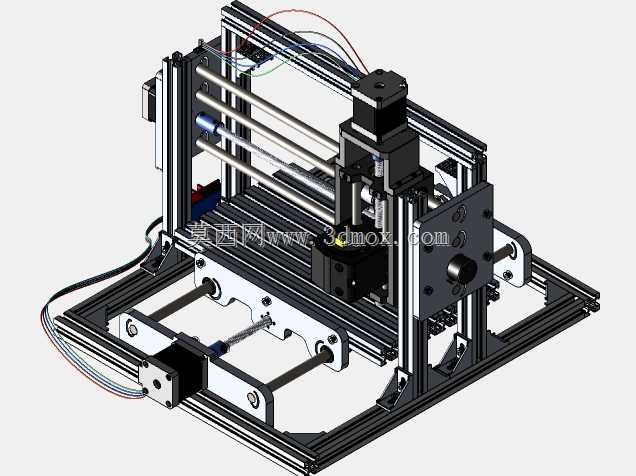

铝型材框架CNC激光切割原型设备结构

这款数控激光切割原型设备主要面向小型加工工坊、创客空间、个人DIY加工场景设计，可用于薄型非金属板材、薄金属片的精密切割加工，能够完成平面图案刻绘、异形轮廓裁切、标识打标等常见加工任务，适配小批量定制化生产、教学实训、创意作品制作等多元使用需求，相比大型工业激光切割设备，它的占地空间更小，部署灵活，不需要复杂的场地改造即可投入使用。设备整体采用博世标准工业铝型材搭建主体框架，型材本身的槽道结构方便各功能部件的安装位置调整，也为后续的功能拓展预留了充足的安装空间，框架连接部位采用标准角件与紧固件锁紧，整体刚性足以支撑运动部件高速运行时的稳定性，不会因为加工过程中的振动出现结构偏移，保障切割精度的一致性。传动系统采用nema规格步进电机作为动力源，配合光轴导轨与丝杠传动结构，X/Y/Z三个运动轴的运行顺滑无卡顿，重复定位精度能够满足小型激光切割的加工要求，其中X轴负责激光头的横向移动，Y轴负责加工平台的纵向进给，Z轴可根据加工材料的厚度调整激光头的焦距位置，适配不同厚度材料的加工需求。控制部分预留了arduino控制板的安装位，可搭配开源数控固件实现运动轨迹控制、激光功率调节等功能，接线布局沿铝型材槽道规整排布，既避免了线路外露被运动部件剐蹭的风险，也方便后期的线路检修与部件更换。设备的安装边界充分考虑桌面部署需求，整体长宽尺寸适配常规工作台的摆放空间，底部框架预留了减震脚垫的安装位置，可进一步降低运行时的振动传导，加工区域的框架结构预留了防护挡板的安装槽位，后期可加装亚克力防护板阻挡激光漫反射，提升使用安全性。整体设计采用模块化思路，各个功能部件均可独立拆装更换，用户可根据自身的加工需求更换不同功率的激光模组、调整传动部件的有效行程，也可拓展加装吸尘接口、工件固定夹具等附属配件，具备极强的改装适配性。
