汤姆特TP9MP9交叉螺栓安全机架结构

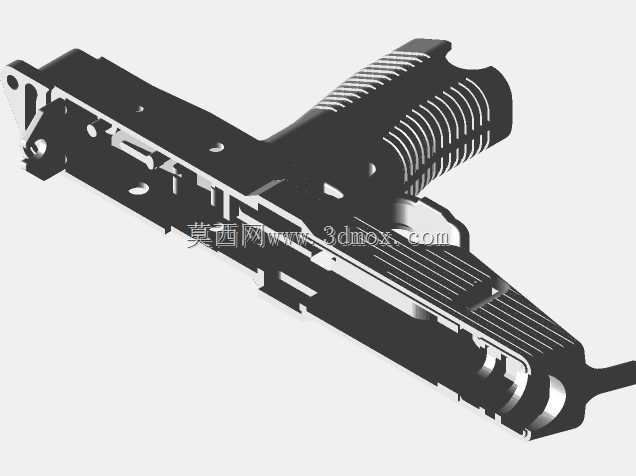

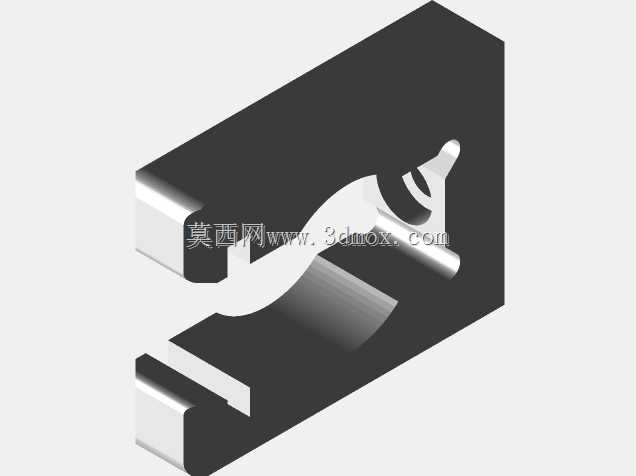

该机架结构属于枪械配套的承载框架类构件，核心应用场景为轻武器战术改装、射击竞技配件适配、枪械结构教学演示领域，作为承载枪械核心动作组件的基体结构，承担着固定枪管组件、引导自动机往复运动、集成保险机构安装位、连接握把与弹匣接口的多重作用，是保障枪械动作可靠性的核心承载部件。从功能特性来看，该结构采用交叉螺栓安全设计逻辑，在传统机架的分体拼接位置设置横向贯穿的螺栓锁紧结构，替代传统的过盈配合或者销钉定位方案，能够在高频次往复冲击载荷下避免拼接面出现松脱位移，同时在维护拆解时无需专用冲具即可完成拆装，大幅降低野战环境下的维护难度。设计过程中优先考虑了载荷传递路径的优化，将自动机后坐过程中产生的冲击载荷，通过框架内侧的弧形引导面直接传导至后部的承力臂，避免局部应力集中导致的结构开裂，框架侧面预留的镂空结构并非单纯为了减重，而是在保证整体抗弯截面模量满足强度要求的前提下，为抽壳钩、抛壳挺等小型动作构件预留运动空间，同时减少自动机往复过程中的摩擦接触面积，降低沙尘环境下的卡滞概率。从外形尺寸与安装边界来看，该机架整体采用C型开口布局，上部的封闭腔体用于容纳枪管节套，下部的两个平行支臂分别对应扳机组件安装位与弹匣插接导向面，横向贯穿的销轴孔同轴度公差控制在0.02mm以内，保证自动机导杆运动过程中无卡滞，交叉螺栓的安装沉孔深度经过精确核算，螺栓锁紧后端面与框架外表面齐平，不会突出干涉外部护木的安装适配，框架内侧的弧形让位曲面完全匹配自动机的运动轨迹，最小间隙控制在0.15mm，既能够保证运动顺畅，又可以避免间隙过大导致的自动机摆动影响击发精度。结构的棱角位置均设置了R0.5的工艺圆角，避免热处理过程中出现应力集中开裂，同时安装配合面均预留了0.1mm的表面处理余量，适配后续的氧化发黑或者磷化处理工艺，保证成品的装配精度不受表面涂层厚度影响。
