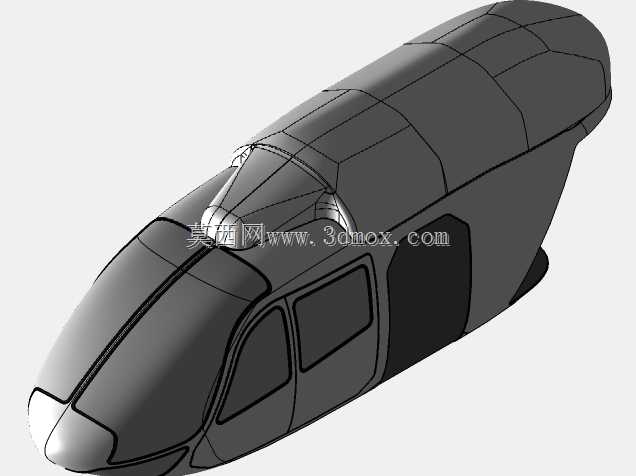

直升机客舱机身结构三维数模

该直升机客舱机身结构模型，面向通用航空、民用直升机研发及教学实训场景打造，可作为直升机总体布局设计、舱内人机工程校核、气动外形初步验证的核心参考载体，覆盖从轻型民用通勤直升机到多用途作业直升机的前期方案论证环节，适配航展样机展示、航空科普教具开发、虚拟仿真飞行场景搭建等多元应用需求。在实际用途层面，该结构作为直升机的核心承载主体，一方面承担着连接旋翼系统、起落架、动力传动舱、尾梁等关键部件的载荷传递作用，可承受飞行过程中的气动载荷、机动过载以及着陆冲击载荷，保障整机结构的刚度与强度冗余；另一方面为驾乘人员提供封闭安全的乘坐空间，预留了驾驶位、乘员位的布局接口，同时可兼顾应急救援、农林作业、警用巡逻等不同改装场景下的设备安装空间需求，支持后续根据任务属性调整舱内隔断、设备挂载点的布局。从功能特性来看，该模型还原了直升机机身的流线型气动外形，机头部位的曲面过渡经过曲率连续优化，可有效降低前飞过程中的气动阻力，风挡区域的倾角设计兼顾了驾驶员的前方视野与抗鸟撞结构的布置空间；舱门区域预留了完整的安装配合边界，侧窗的曲面弧度与机身外形完全贴合，既保证了舱内采光与侧方观察视野，也避免了外形突兀带来的额外气动噪声；机身下部的结构预留了起落架舱、燃油箱的安装空间，上部的衔接结构可直接匹配主减速器舱的安装接口，无需额外做曲面适配调整。在设计思路上，该结构遵循直升机机身设计的“轻量化+高刚度”核心原则，采用半硬壳式结构的外形逻辑，外表面的分块缝线对应实际生产中的蒙皮拼接位置，既还原了真实制造工艺的分块逻辑，也为后续做结构有限元分析时的网格划分提供了清晰的几何参考；外形设计阶段同步考虑了维护性需求，机头雷达罩、舱门周边的结构边界预留了检修口盖的安装位置，可支持日常航电设备、操纵机构的检修维护操作。在外形尺寸与安装边界层面，该模型按照轻型直升机的常规比例设计，机身整体长度适配单旋翼带尾桨构型直升机的总体尺寸要求，机身最大宽度满足并排双座驾驶位加后排乘员位的布局需求，机身截面高度预留了乘员坐姿的头部空间余量，所有与其他部件衔接的安装端面均做了贴合度处理，可直接与旋翼系统、尾梁、起落架等部件的数模完成装配，不存在曲面干涉、安装面错位的问题，能够直接用于整机数字样机的装配协调工作。
