精梳机回转式动力机构三维设计作品

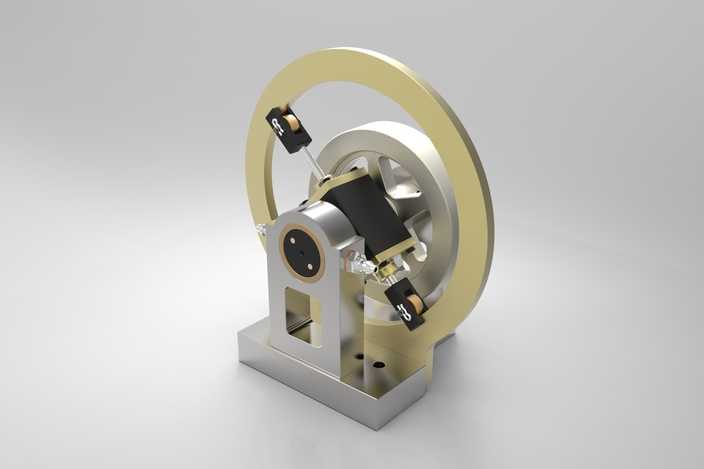

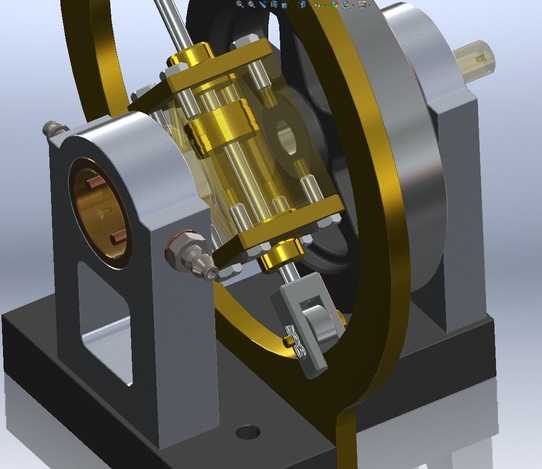

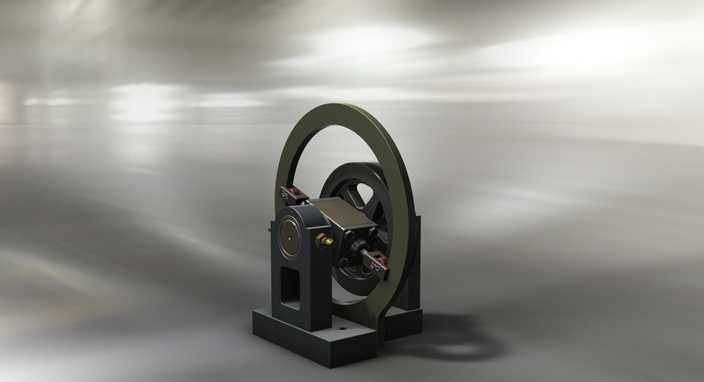

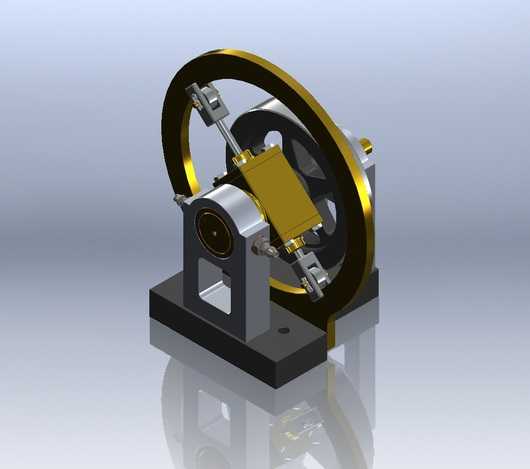

本作品为精梳机配套的回转式动力机构三维建模成果，建模过程严格遵循机械设计规范，依托三维参数化建模逻辑完成全零件的特征构建，从基座的安装定位结构、支撑座的轴承配合位，到飞轮的配重轮廓、活塞组件的运动配合面，每一处结构都按照实际加工装配的尺寸公差要求进行参数化绘制，确保各零件间的装配约束完全符合机械运动逻辑。渲染阶段采用工业级写实渲染方案，针对不同零件的材质特性匹配对应的材质参数：铸铁基座赋予哑光磨砂的铸铁材质，还原铸铁件表面细微的颗粒质感与深灰金属色泽；传动飞轮的轮缘部分做亮面金属镀金效果处理，凸显大尺寸回转件的厚重质感与金属光泽；中间的缸体部分采用黄铜材质，调整金属粗糙度与反射参数，还原铜质构件温润的金属质感；连接销轴、连杆等运动部件采用抛光钢材材质，突出机加工零件的高光镜面效果；支撑座部分做银灰氧化金属处理，区分不同功能部件的材质差异。结构设计上，该回转式动力机构摒弃了传统往复式发动机的曲柄连杆复杂结构，采用回转式运动传递路径，大幅降低运动过程中的惯性损耗，大尺寸飞轮集成了配重与储能功能，运转时可有效稳定输出转速，基座采用带镂空减重槽的方形安装结构，既保证整体支撑刚度，又减少不必要的材料占用，各运动副之间预留了合理的装配间隙，可直观模拟实际运转过程中的运动轨迹，完整呈现回转式动力机构的动力传递逻辑。设计过程中优先考虑机构的运动平顺性，对飞轮的配重块位置、连杆的铰接点位置都做了参数化优化，避免运动过程中出现卡滞或动不平衡问题，整体模型装配层级清晰，从总装层级可逐层拆解至单个标准件与非标加工件，能够直观展示该回转式动力机构的全部装配关系与结构细节，可用于精梳机动力系统的结构演示、原理教学以及后续的结构优化参考。
