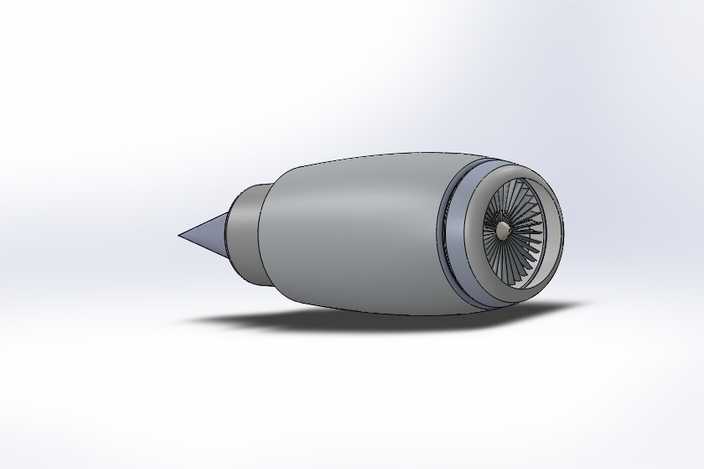

航空涡轮风扇飞机发动机外观三维建模

本模型采用SolidWorks软件完成全参数化三维建模，整体围绕大涵道比涡轮风扇发动机的典型外观结构展开设计，建模过程严格遵循航空发动机的真实比例关系，从前端进气锥到尾喷口的各段壳体衔接自然流畅，完整还原了民用航空发动机的流线型外廓特征。建模阶段首先通过旋转凸台命令生成发动机核心机的主体壳体，针对进气锥的尖锥造型采用多段样条曲线拟合轮廓，保证锥面过渡无棱角畸变；风扇叶片部分采用阵列特征完成整圈叶片的排布，每片叶片的翼型截面通过投影曲线放样生成，还原了风扇叶片的扭转角度与叶尖弧度，叶片与轮毂的衔接处做了圆角过渡处理，避免建模过程中出现尖锐几何错误。外涵道壳体采用薄壁特征构建，通过抽壳命令控制壳体壁厚均匀，内涵道与外涵道的分隔环采用旋转切除命令精准定位，保证内外涵道的环形间隙符合真实发动机的结构比例。渲染阶段为模型赋予哑光金属材质，主体壳体采用浅灰色磨砂金属质感，模拟航空发动机铝合金外壳的表面处理效果，风扇叶片与机匣衔接环采用深灰色金属材质，区分不同部件的材质差异；进气锥尖端做了高光金属处理，还原金属部件的光影反射特性。场景搭建采用纯白背景配合柔和的环境光，通过三点布光方案突出发动机的曲面光影变化，底部添加柔和的投影效果增强模型的立体感，让整体渲染效果清晰展现各部分的结构层次。设计过程中重点考量了模型的外观还原度，省略了内部复杂的燃烧室、涡轮等不可见结构，聚焦于外部可视部件的精准复刻，既保证了模型的视觉真实性，又控制了整体文件体量，适合用于航空科普展示、飞行器整体装配配套、教学演示等场景，模型各部件均为独立实体可拆分编辑，方便后续进行结构拆解、动画制作等二次开发操作，所有特征均保留完整建模参数，可根据需求调整发动机的整体尺寸、叶片数量、壳体分段比例等参数，适配不同的使用场景需求。
