电水壶StrixU1855温控控制系统结构设计

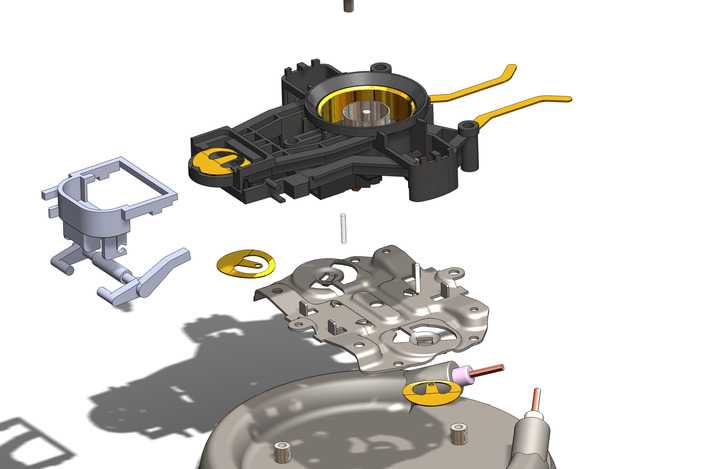

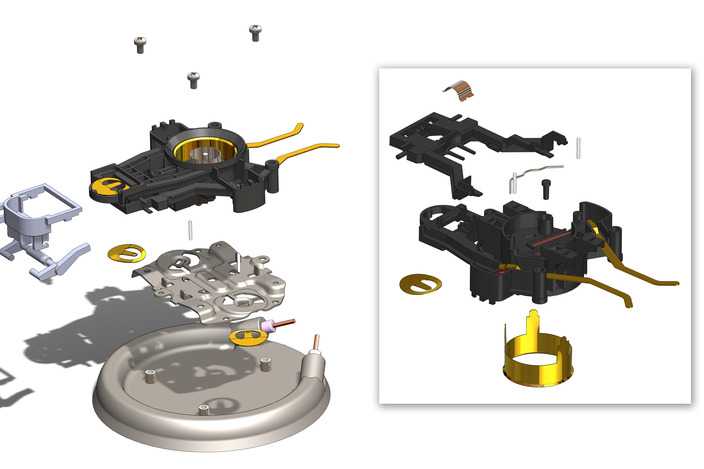

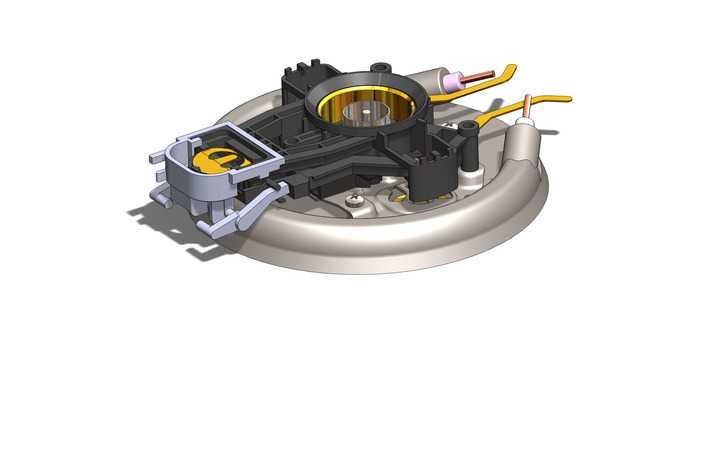

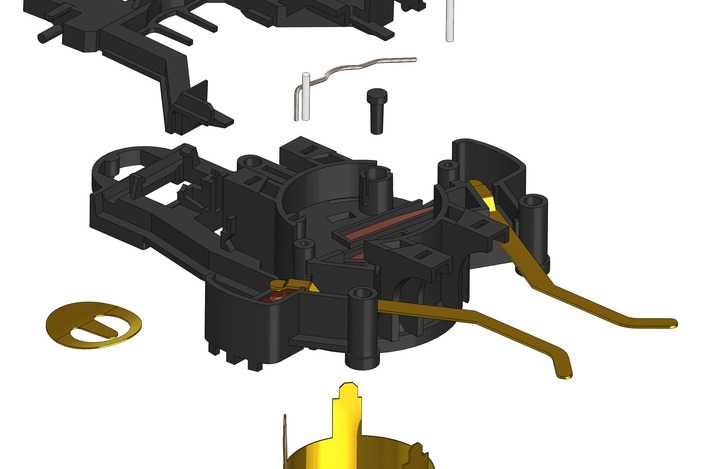

本作品为电水壶核心温控控制系统的三维结构设计，建模过程围绕StrixU1855型号温控器的实际工作逻辑展开，完整还原了整套组件的装配关系与功能结构。建模阶段首先梳理温控系统的功能层级，将整套结构划分为底座耦合组件、双金属断路模块、蒸汽触发开关、电气隔离舱、导电接插端子五个核心部分，逐一绘制各零件的草图特征，通过拉伸、旋转、扫掠等基础建模命令构建零件基体，再针对卡扣、触点、弹片、密封环等精细结构添加切除、圆角、薄壁、阵列等细节特征，确保每个零件的尺寸公差与实际量产零件匹配，满足装配干涉检查的要求。材质与渲染环节针对不同零件的物理属性做了区分设置：金属底座采用拉丝不锈钢材质，调整反射粗糙度模拟日常使用的哑光金属质感；黑色塑料基座添加阻燃ABS材质参数，设置轻微的磨砂表面纹理还原工程塑料的触感；导电铜片、接插端子采用纯铜材质，调整金属度与高光参数还原铜件的亮泽金属质感；密封胶圈、蒸汽导管采用半透明硅胶材质，添加轻微的次表面散射参数还原软胶的通透质感；双金属片采用复合金属材质，通过分层材质设置模拟两种金属压合的结构特征；螺丝、弹簧等标准件采用镀锌钢材材质，还原标准五金件的表面质感。整套模型完整呈现了温控系统的安全设计逻辑：包含三个双金属电路断路器，其中两个为干烧安全开关，可在壶体无水干烧达到临界温度时触发形变切断电路；另有一个连通蒸汽通风口的主开关，在水沸腾后蒸汽沿导管抵达温控器时，触发双金属片动作断开电源；模型中专门设计了独立的电气隔离舱结构，将强电导电部分与蒸汽通路、金属底座做物理隔离，避免蒸汽冷凝水导电引发安全隐患。装配阶段严格按照实际产品的装配顺序添加配合关系，弹片、杠杆等活动零件保留合理的活动行程，可直观演示蒸汽触发断电、干烧触发断电的完整动作过程，整套模型结构完整，细节还原度高，可用于电水壶产品的结构参考、安全结构原理演示以及相关家电产品的改型设计参考。
