巴勒泰克VT214.N内螺纹手动球阀结构设计

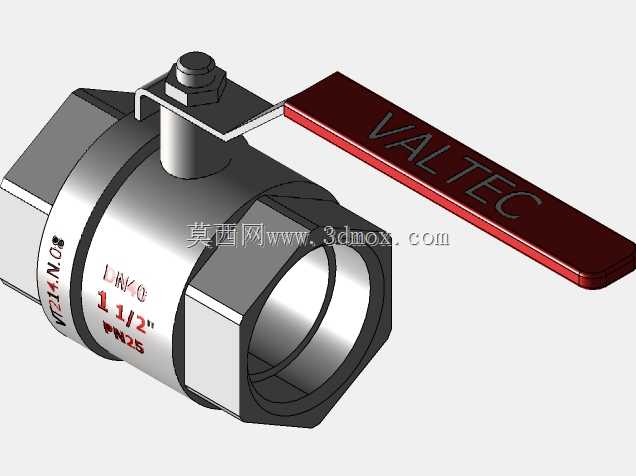

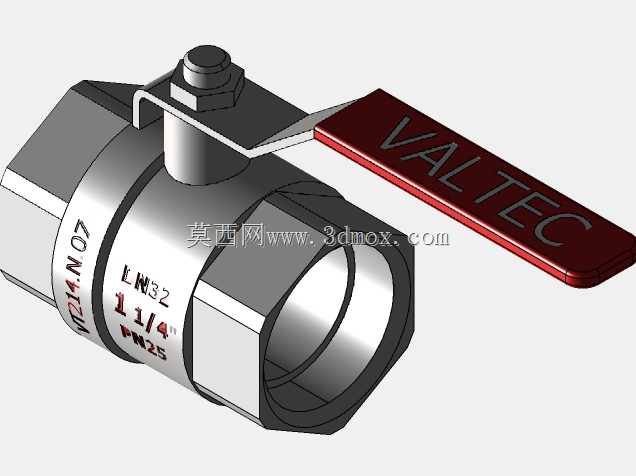

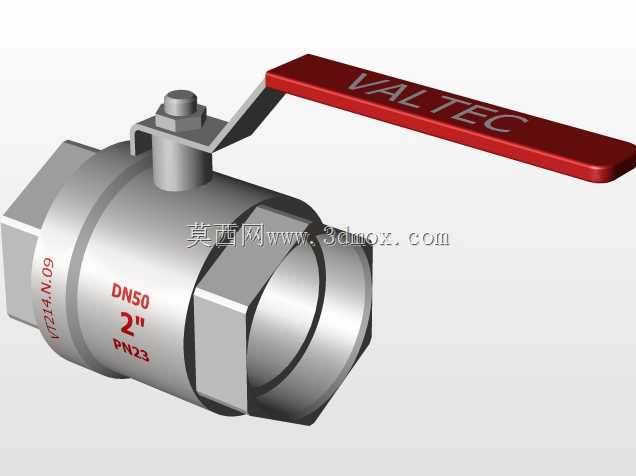

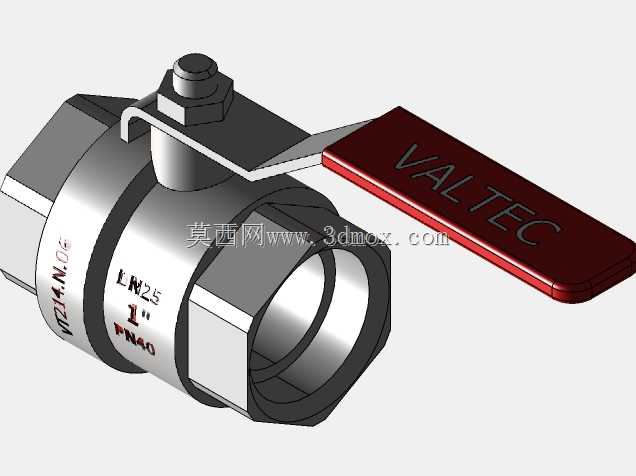

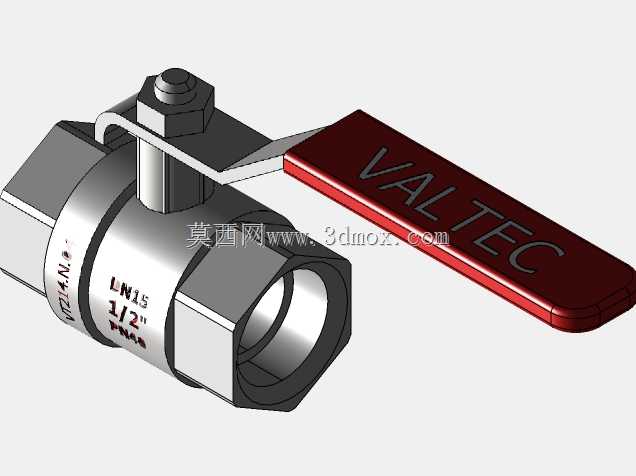

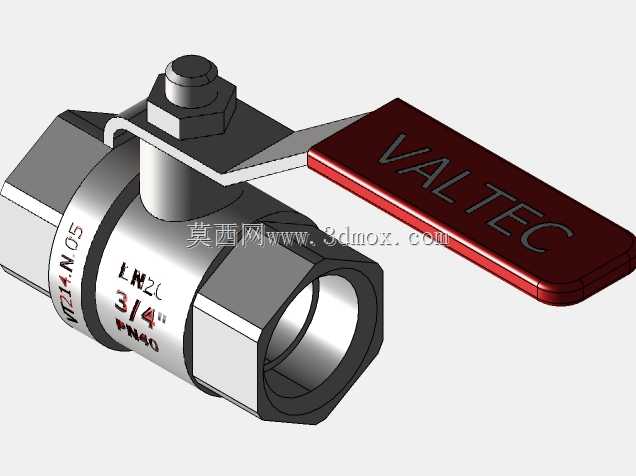

这款手动球阀主要面向民用给排水、家装水暖管路、小型工业低压流体输送场景设计，作为管路系统中的通断控制部件，可精准控制管路内冷水、热水、低压非腐蚀性气体等介质的流通与截断，在家庭入户水管支路、暖气片供回水支路、小型气动设备管路、园林灌溉管路中都能稳定发挥作用，相比同通径的闸阀、截止阀，它的流阻更小，全开状态下介质流通几乎无额外压损，开关操作仅需90度转动手柄，日常启闭操作十分便捷，长期使用也不会出现闸阀常见的阀杆升降卡顿、密封面磨损渗漏问题。产品采用两片式阀体结构设计，阀体主体为锻造黄铜材质，表面做了镀镍防锈处理，既可以抵御潮湿环境下的氧化锈蚀，也能避免输送介质对阀体内壁的腐蚀，延长整体使用寿命；密封结构采用增强聚四氟乙烯阀座，搭配抛光处理的金属球芯，密封面贴合紧密，在额定工作压力下可以实现零渗漏，阀杆部位设置了双重O型密封圈，即使长期频繁操作，也不会出现阀杆处跑冒滴漏的问题。手柄采用扁钢冲压成型的红色烤漆手柄，表面模压品牌标识，握持受力面积大，开关操作时力矩传递直接，冬季戴厚手套操作也能轻松完成启闭，手柄与阀杆采用扁方定位配合，装配后不会出现手柄打滑空转的问题，手柄的开关位置与球芯通孔方向完全对应，操作人员可以直观判断阀门的启闭状态，避免误操作。产品覆盖DN15到DN50的常用通径规格，对应英制管螺纹1/2英寸到2英寸，连接端采用标准55度圆柱内管螺纹，和市面常见的镀锌钢管、PPR外丝接头、铜接头都能完美适配，安装时不需要额外加工特殊接口，阀体采用对称式结构设计，安装时没有介质流向限制，不需要刻意区分进出口方向，能大幅降低现场安装的出错概率。整体结构紧凑，同通径下的阀体长度、安装高度都符合行业通用安装尺寸，可以直接替换同规格的老旧球阀，不需要改动原有管路的布局，球芯采用全通径设计，通孔直径和管路通径完全一致，介质流通时不会出现节流缩径的问题，既可以降低管路的压损，也能让管路内的杂质顺利通过，不会在阀腔内部堆积卡涩球芯，日常使用几乎不需要额外维护。
