泵用紧凑型机械轴封密封结构

这款机械轴封是专为旋转类流体输送设备打造的核心密封部件，主要应用在离心泵、化工流程泵、清水泵等需要阻断转轴与泵腔间隙泄漏的工况场景中，能够在设备高速运转过程中，有效阻挡泵腔内的液体、气态介质沿转轴装配间隙向外渗漏，同时避免外界的粉尘、杂质侵入设备腔体内部，保障设备运行过程中的密封可靠性，降低介质泄漏带来的物料损耗、环境污染以及设备故障风险。

从功能特性来看，该轴封采用接触式端面密封结构，依靠弹性元件提供的预紧压力，让动环与静环的贴合端面始终保持均匀贴合，在运转过程中两个贴合端面之间会形成极薄的液膜，既可以起到润滑降温的作用，又能实现可靠的密封效果，相比传统的填料密封，它的泄漏量更低、摩擦损耗更小、使用寿命更长，不需要频繁进行压紧调整，能够大幅降低设备的日常维护工作量。整套密封组件集成了弹性补偿结构、动环静环摩擦副、辅助密封圈等全部功能单元，不需要额外搭配零散密封配件，整体结构紧凑集成度高。

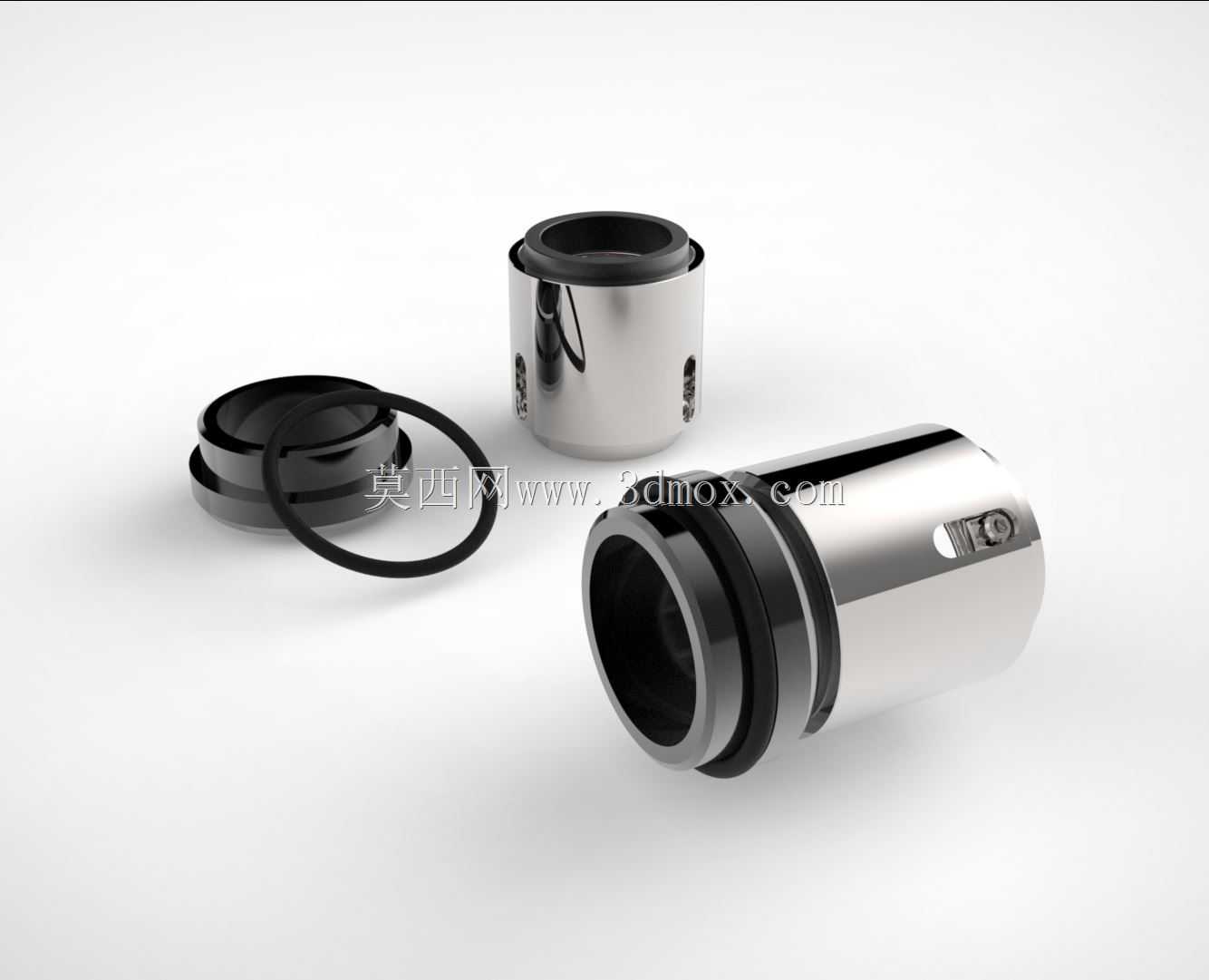

在设计思路上，这款轴封采用了集装式的结构逻辑，将所有密封零件预先组装为完整的独立组件，不需要在安装现场进行动环、静环、弹簧等零件的逐一拼装调试，能够有效避免现场安装过程中出现的零件磕碰、装配错位、预紧力不均等问题，降低安装操作的技术门槛，同时也能减少安装失误带来的密封失效隐患。摩擦副配对选用了硬质耐磨材质搭配软质密封材质的组合，既能够保证端面的耐磨性能，适应含少量微小颗粒的介质工况，又能保证端面的贴合紧密性，适配常规水类、弱腐蚀性介质的密封需求。辅助密封圈采用耐介质侵蚀的弹性材质，能够补偿轴套表面的微小形位公差，同时阻断组件各装配间隙的渗漏路径。

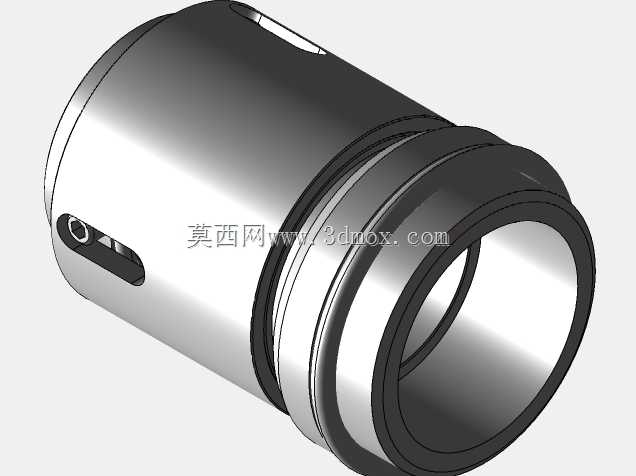

在外形尺寸与安装边界上，这款轴封适配直径35至40毫米区间的泵轴安装，按照1:1的实际使用比例进行结构建模，整体外轮廓为圆柱形结构，径向最大外径控制在合理范围内，能够适配多数常规中小型离心泵的密封腔安装空间，不需要对原有泵体的密封腔进行额外扩孔改造。轴向安装长度经过优化设计，不会占用过多的泵腔轴向空间，安装时只需要将整套组件沿轴向套入泵轴对应位置，固定静环端的防转销结构，再锁紧轴端的定位紧固件即可完成安装，安装边界清晰，和常规同规格轴封的安装尺寸具备良好的互换性，能够直接替换老旧设备上失效的同类型密封件，不需要对设备原有结构进行改动。
