龙门式三轴数控铣削加工设备结构设计

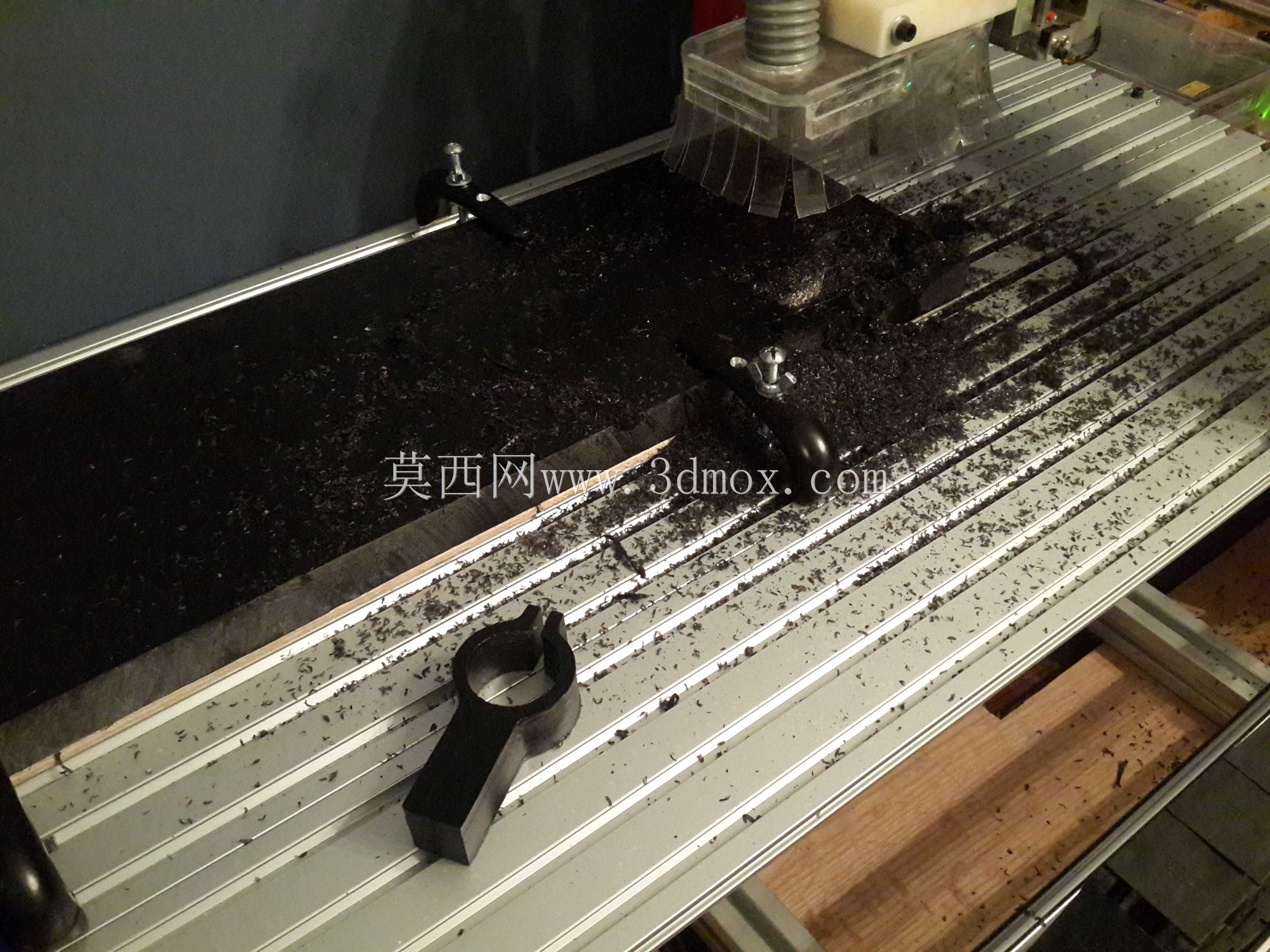

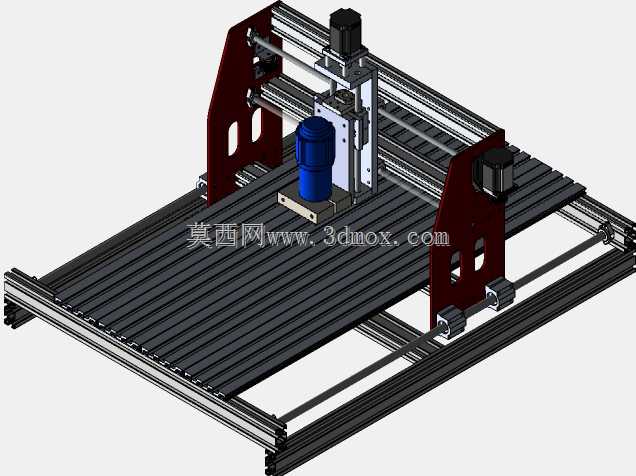

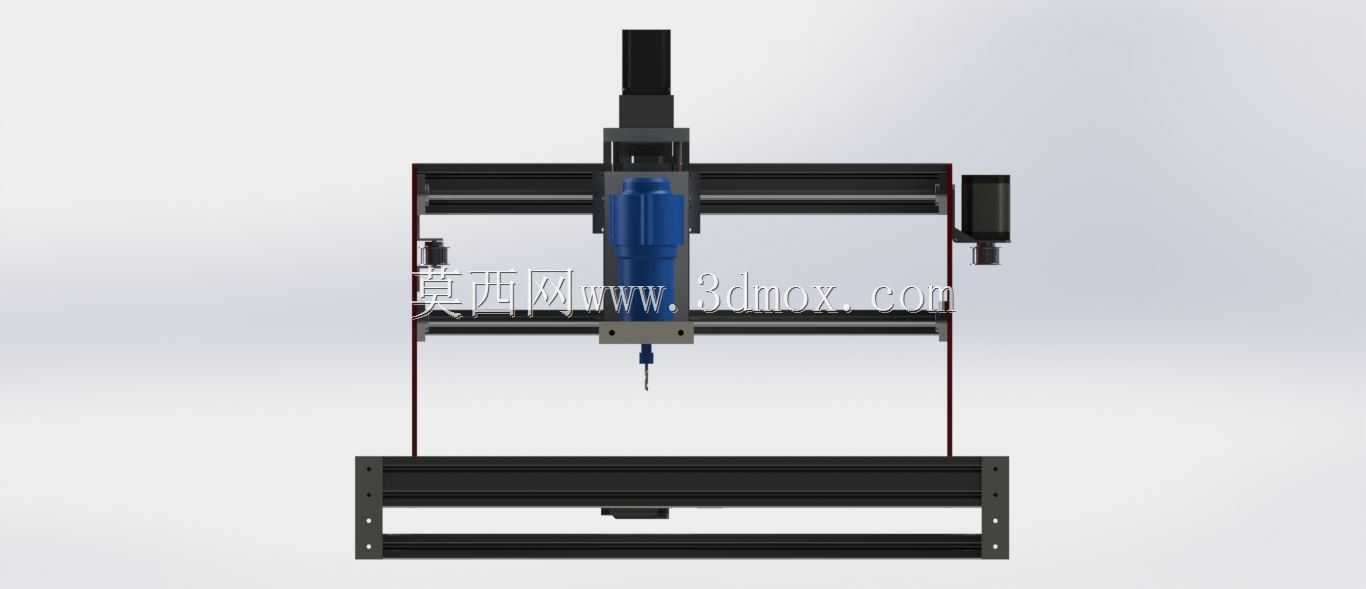

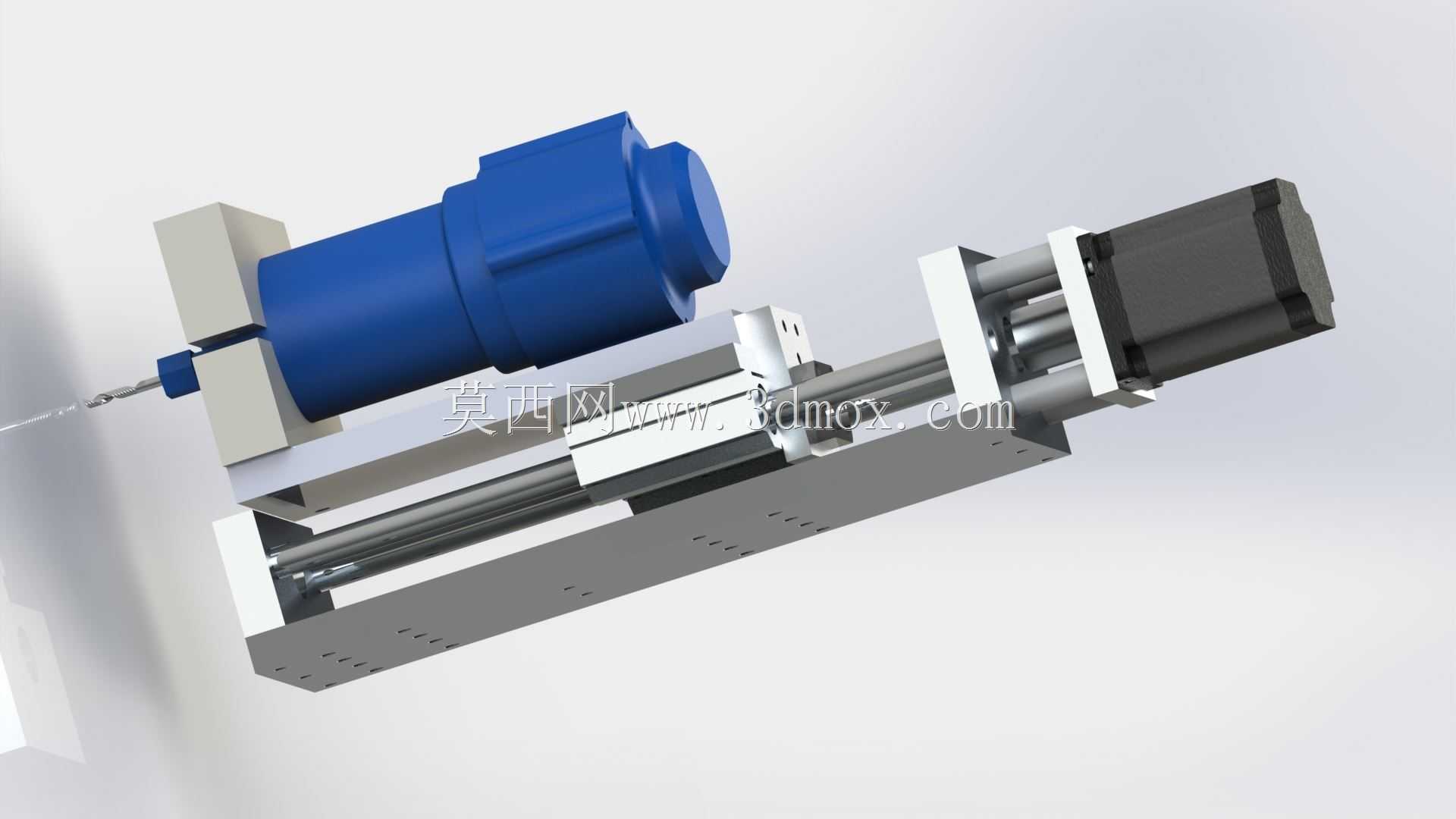

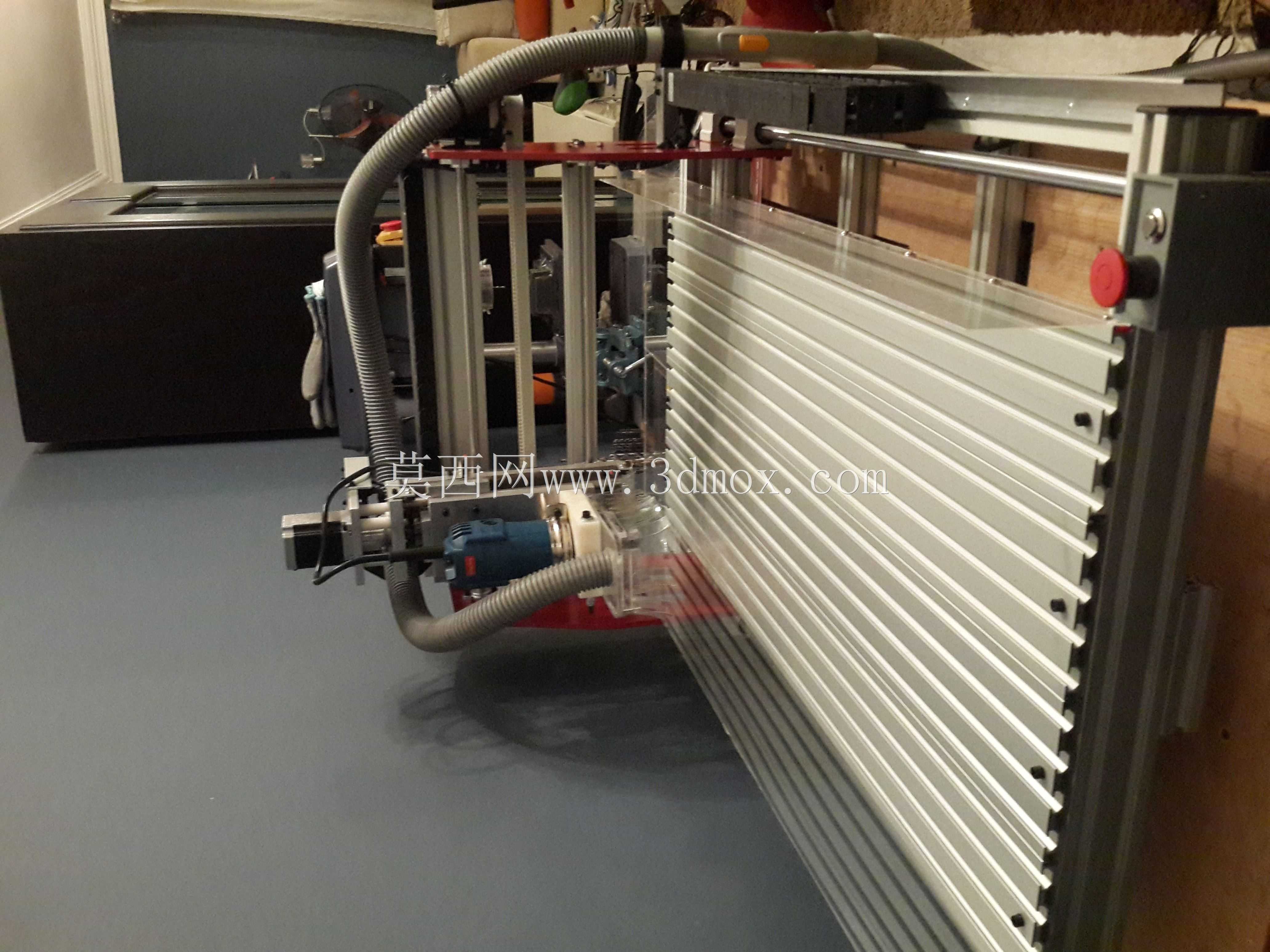

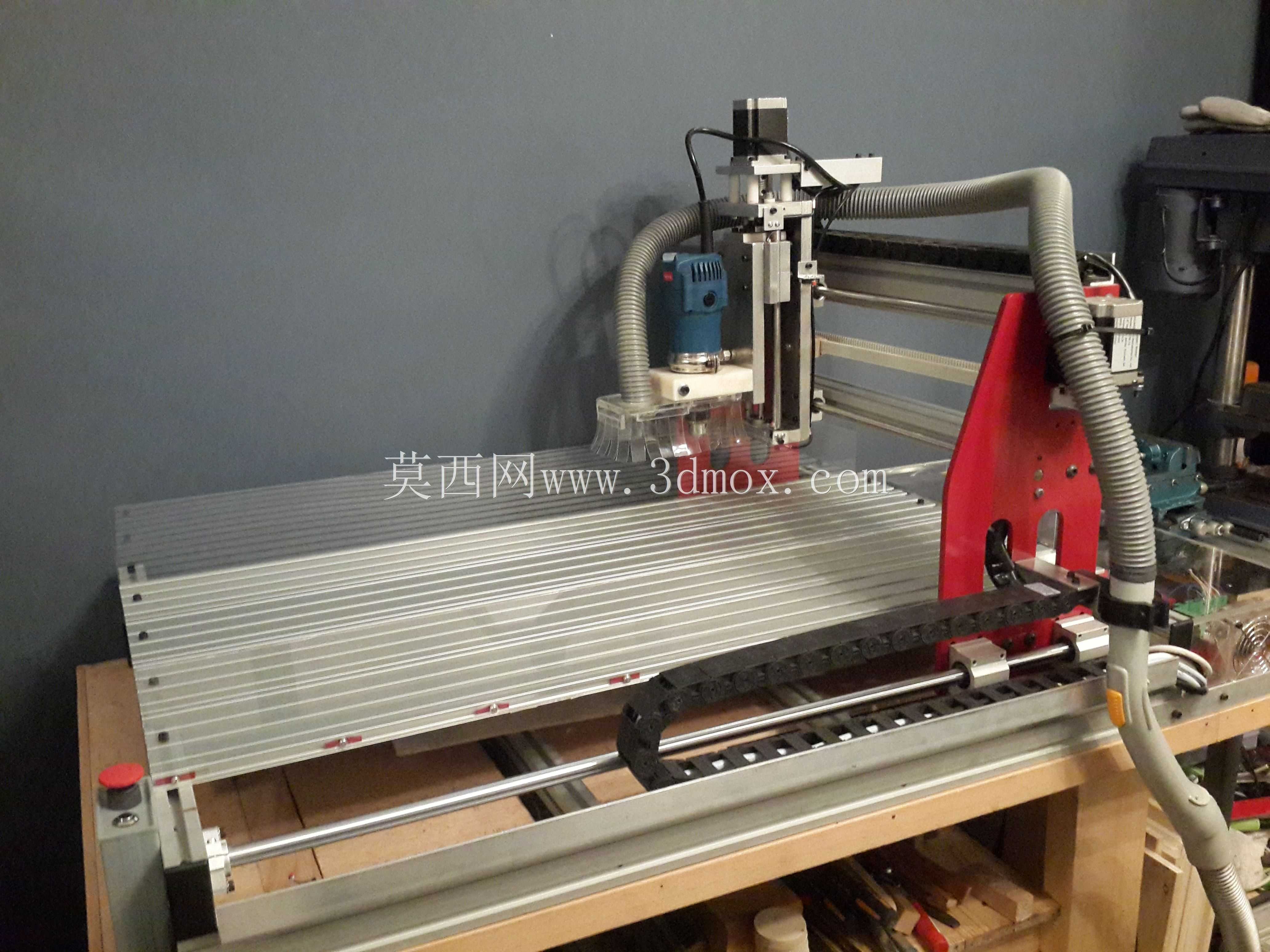

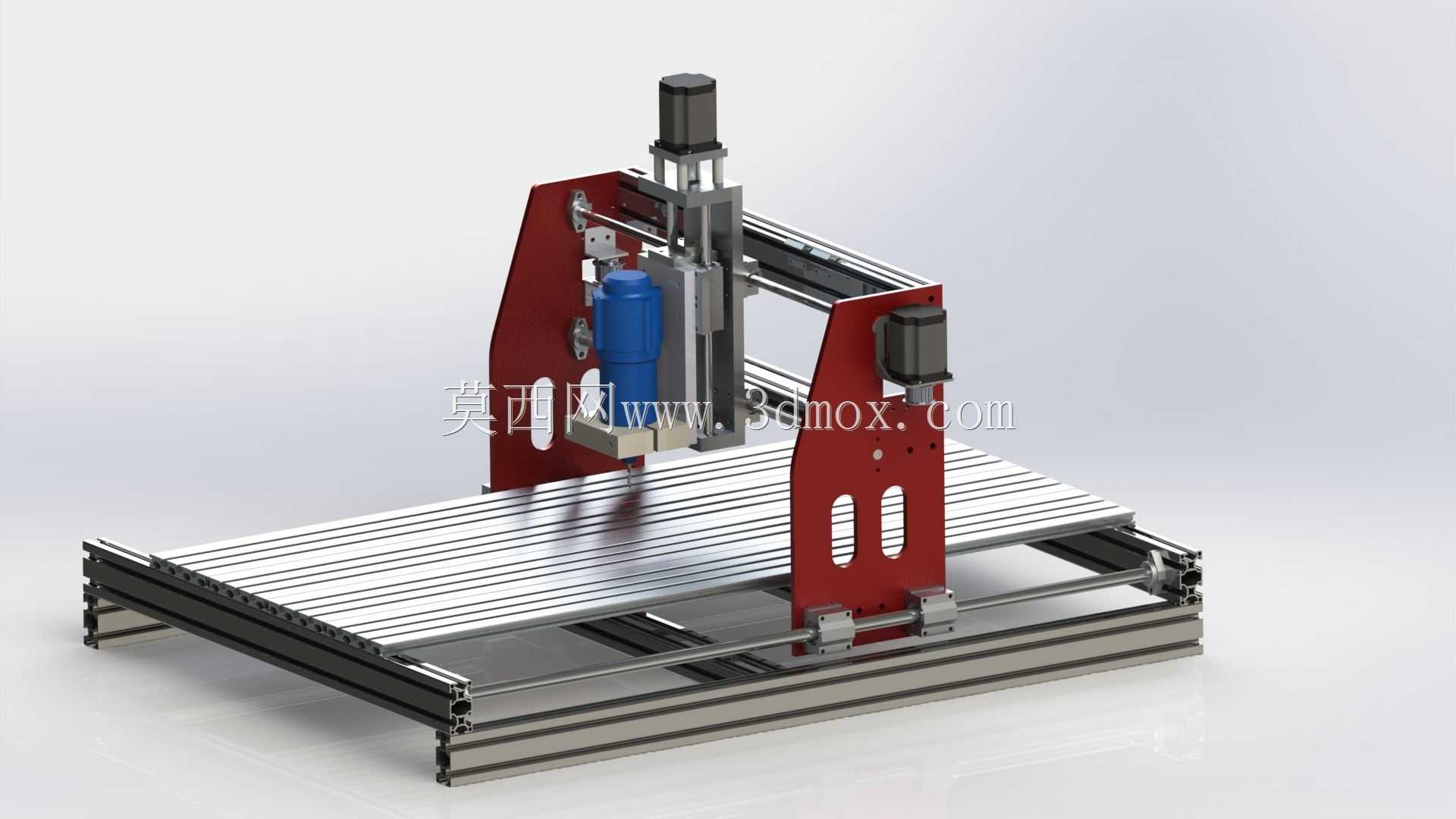

这款三轴数控铣削设备主要面向小型加工工坊、个人DIY加工、教学实训场景设计，可覆盖软金属、工程塑料、木材、亚克力等多种材质的平面铣削、钻孔、轮廓雕刻、简单型腔加工需求，能够替代人工完成重复性高精度切削作业，在小型零件打样、工艺饰品加工、教学演示验证场景中具备极高的适配性，无需大型厂房配套设施即可完成部署使用。设备整体采用龙门式双立柱支撑结构，两侧红色立式支架承担Z轴传动单元的全部载荷，底部采用工业铝型材拼接搭建工作台基座，铝型材自带的标准槽道可灵活适配不同规格的工装夹具安装，无需额外打孔改造即可快速调整装夹范围，能够适配不同尺寸的待加工工件。X轴传动组件沿工作台长度方向布置，采用双光轴导轨搭配丝杆传动的结构，保证长行程移动过程中的运动平稳性，避免单侧受力出现的传动卡顿问题；Y轴传动组件横跨安装在两侧立柱的横向导轨上，承载Z轴加工单元完成前后方向的进给运动；Z轴单元集成了高速电主轴、传动丝杆与导向组件，可带动加工刀具完成垂直方向的进给，主轴可适配不同柄径的铣刀、钻头，满足不同加工工序的刀具更换需求。设计过程中充分考虑了小型设备的安装边界，整体机架采用模块化拼接思路，所有传动组件与支撑结构均可拆分运输，现场组装无需大型吊装设备，普通操作人员参照装配逻辑即可完成整机搭建；设备整体占地尺寸适配常规小型工作台摆放，无需额外做设备基础加固，运行过程中传动部件的振动被铝型材机架充分吸收，能够保证加工过程中的切削稳定性。两侧立柱采用镂空式结构设计，在保证结构刚性的前提下尽可能降低设备整体自重，同时预留了电气元件的安装空间，可将驱动模块、接线端子整合在立柱侧方，避免走线外露带来的安全隐患；工作台面采用平行排布的铝型材条板结构，型材槽道可直接搭配T型螺栓固定工件或工装夹具，装夹范围可覆盖台面上全部加工行程，不会出现传统铸铁台面装夹点位受限的问题。传动系统的设计充分兼顾了加工精度与制造成本，三个轴向均采用导向光轴承担径向载荷，传动丝杆承担轴向进给力，分工明确的受力结构能够延长传动部件的使用寿命，日常维护仅需定期给导轨与丝杆添加润滑脂即可，无需复杂的校准调试作业，即使是非专业运维人员也可完成日常保养工作。
