桌面级小型数控激光加工机床结构设计

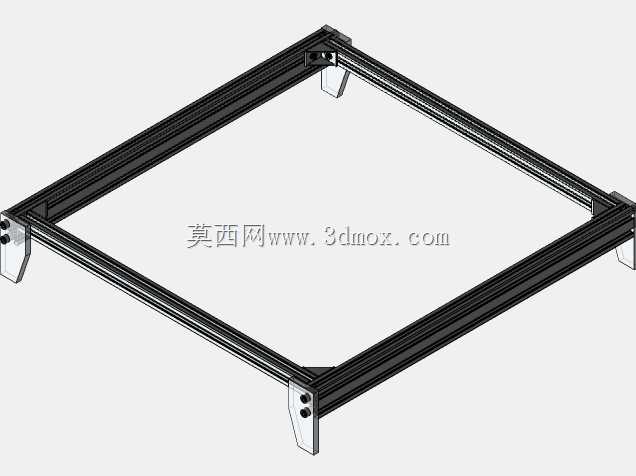

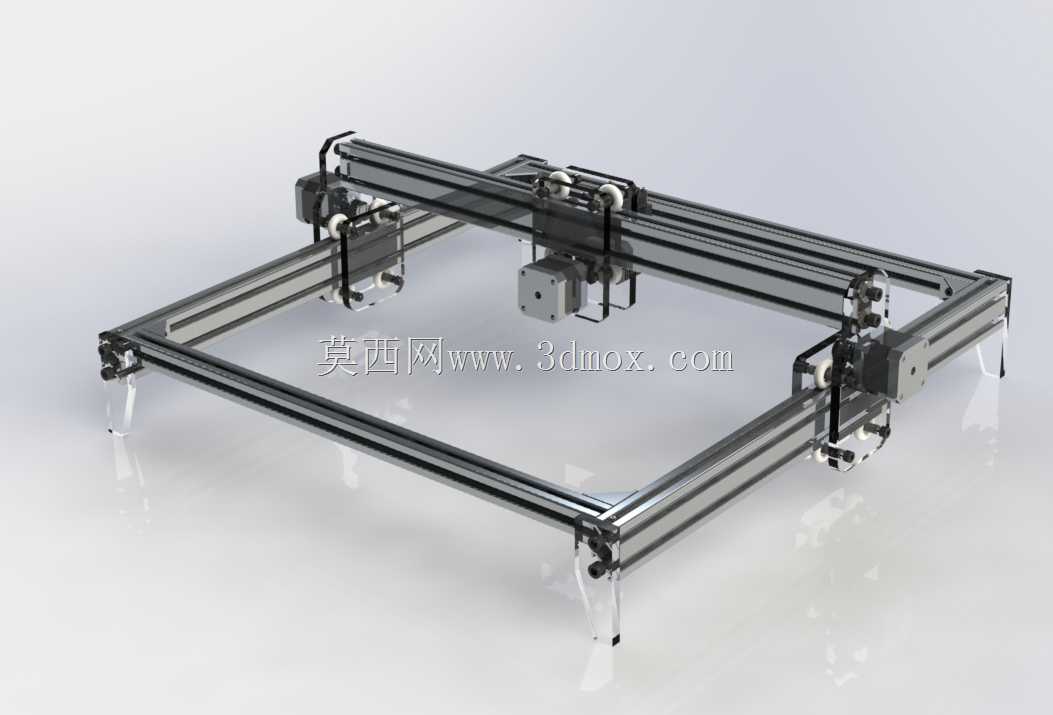

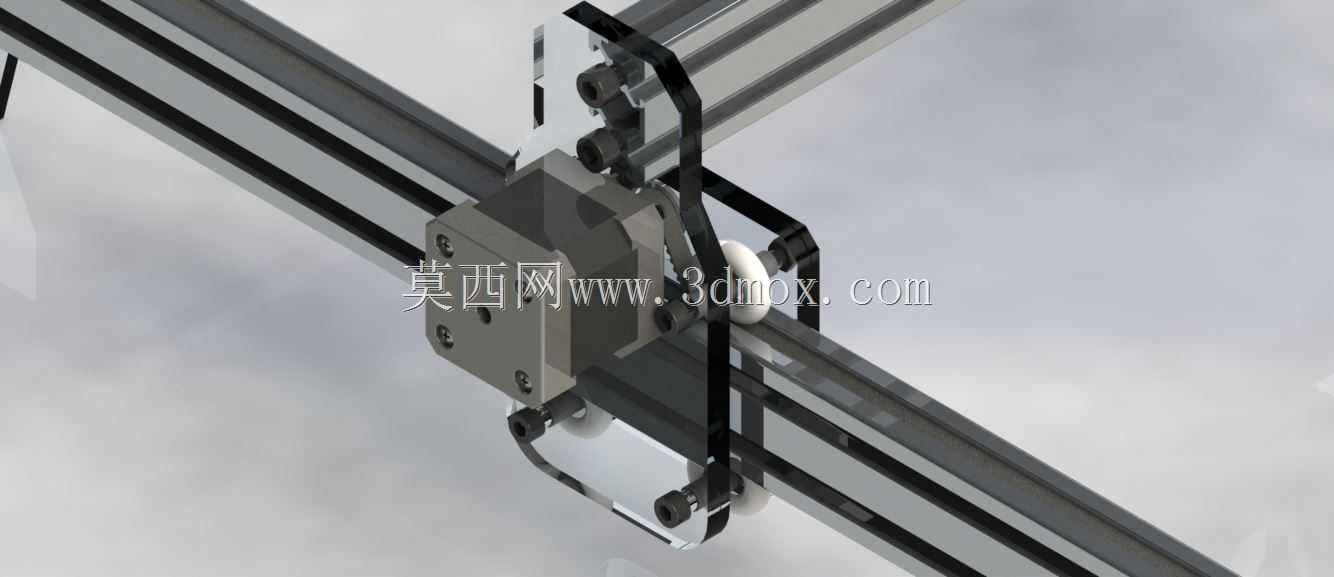

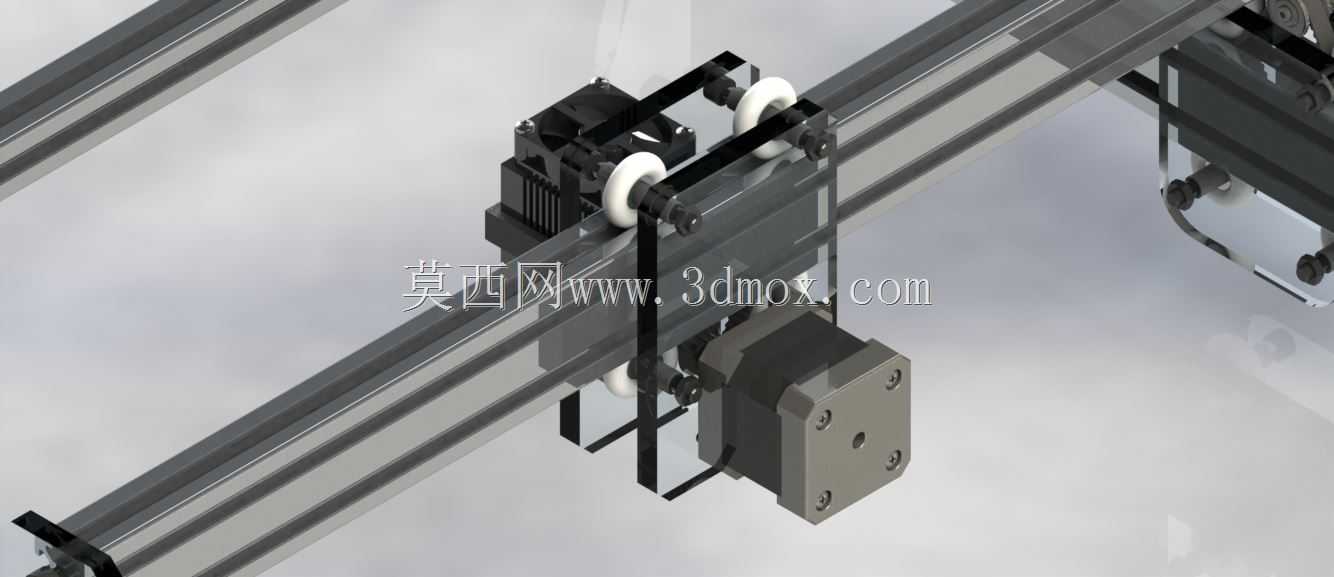

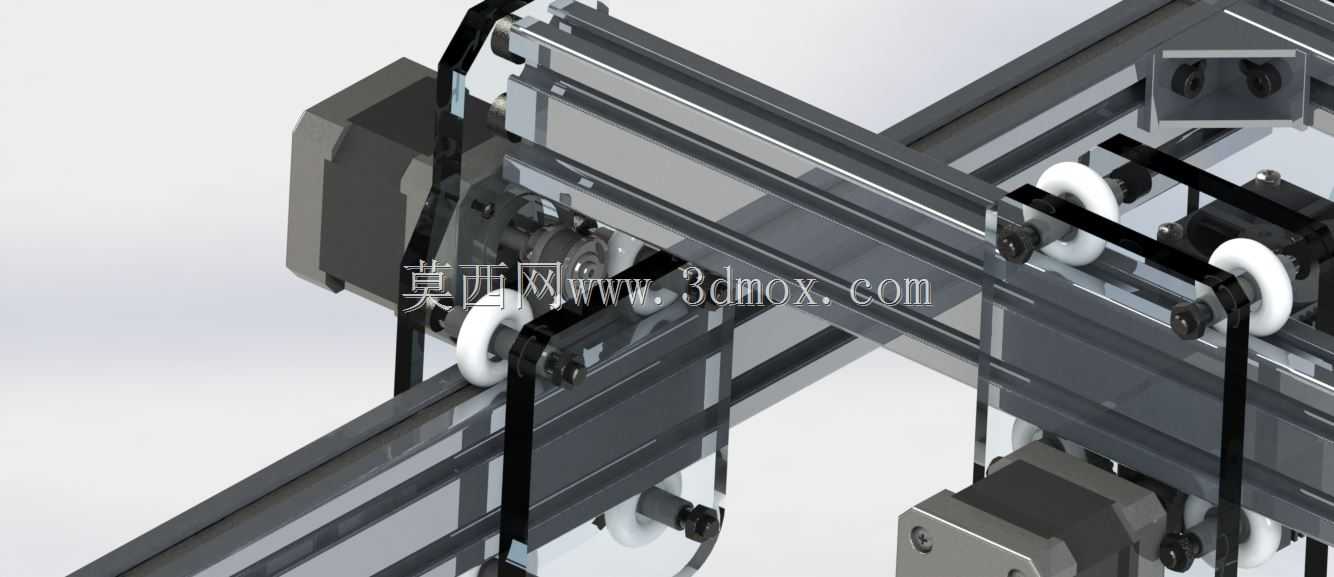

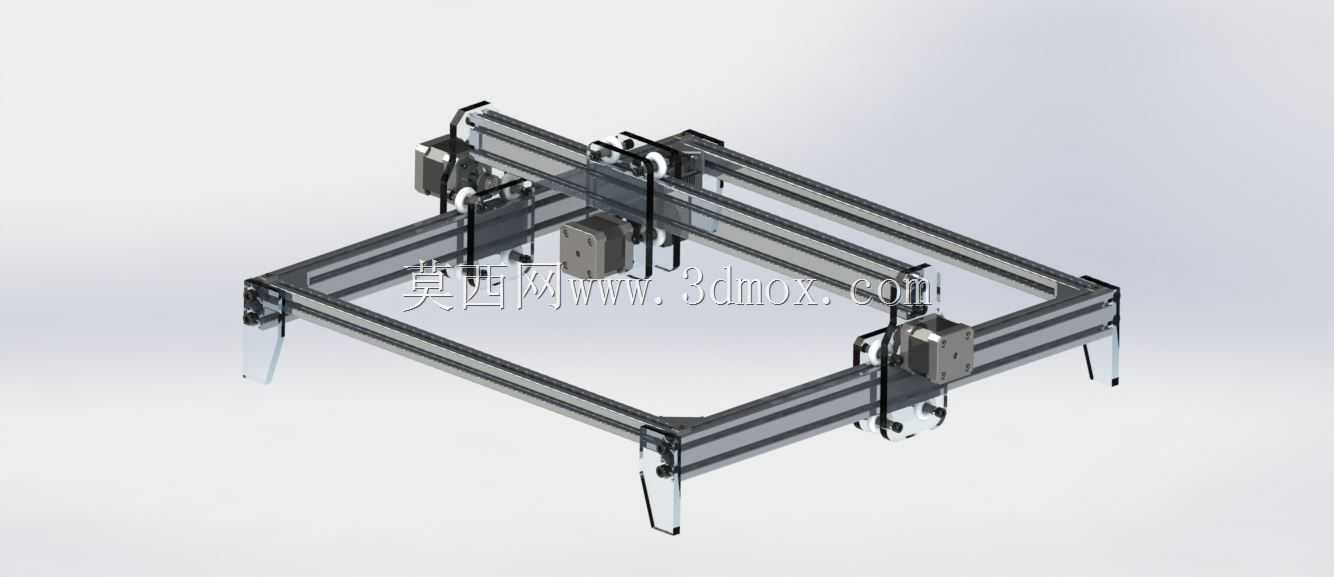

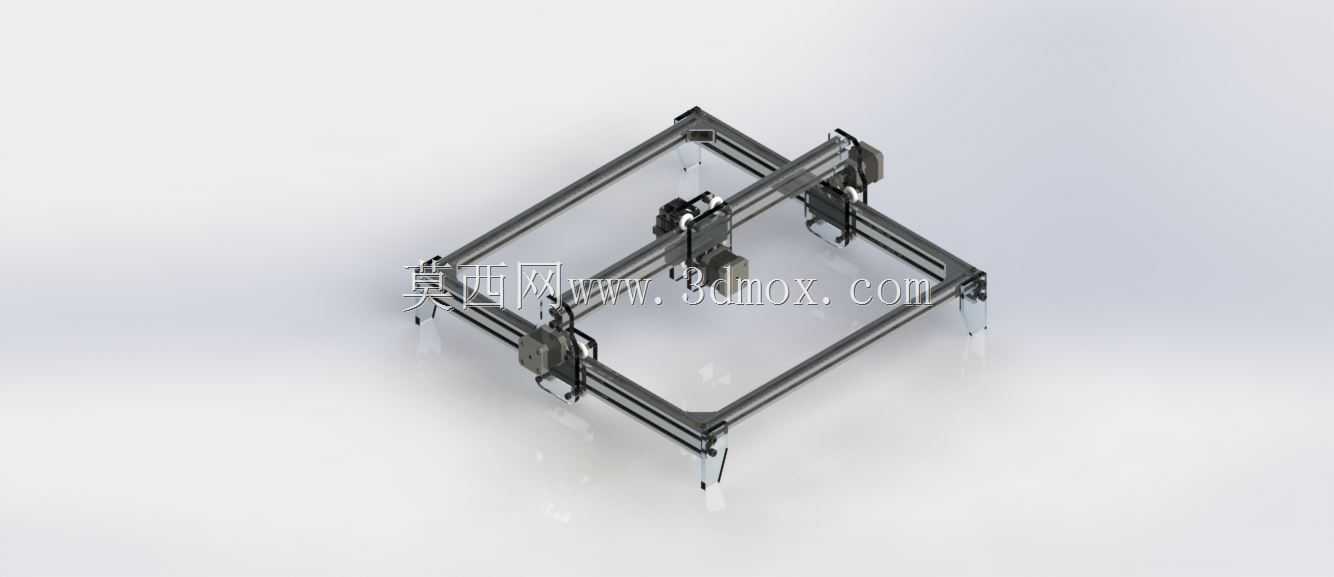

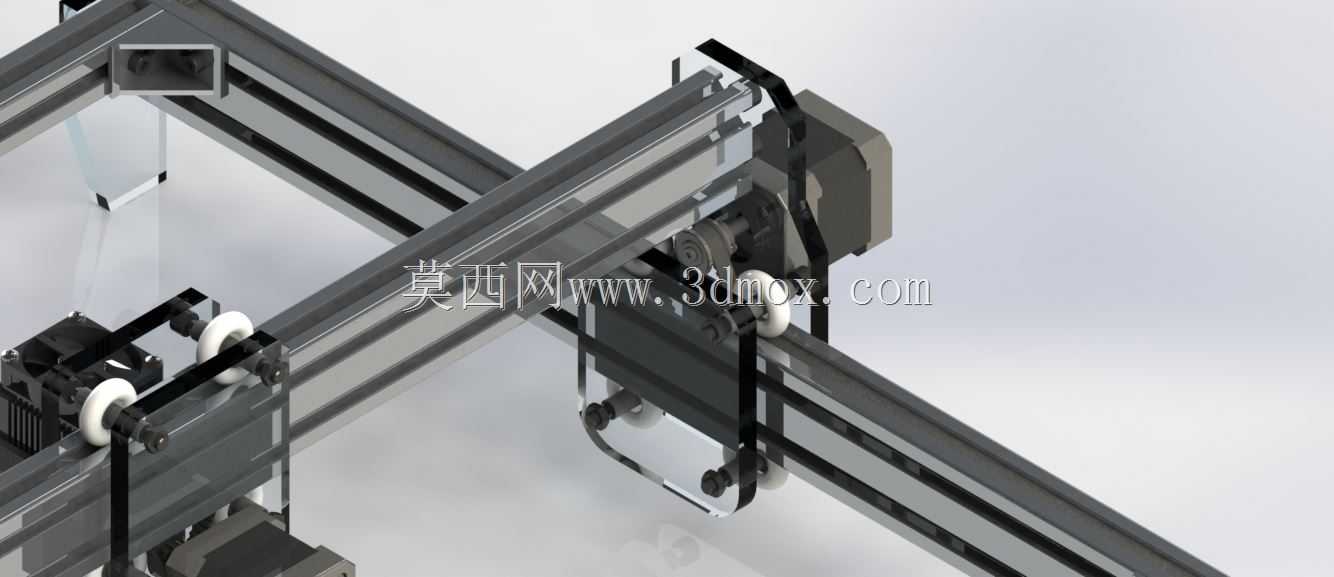

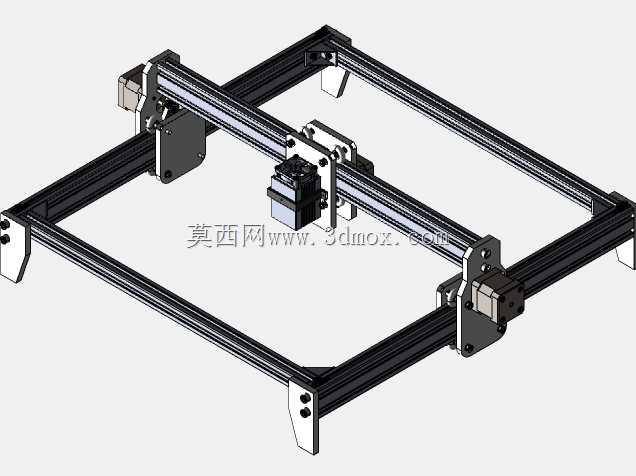

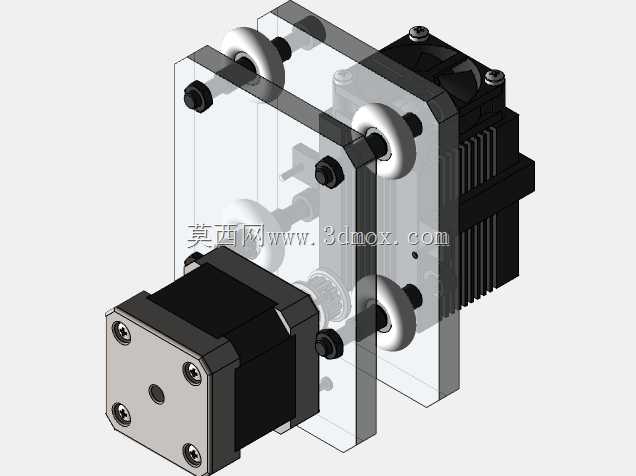

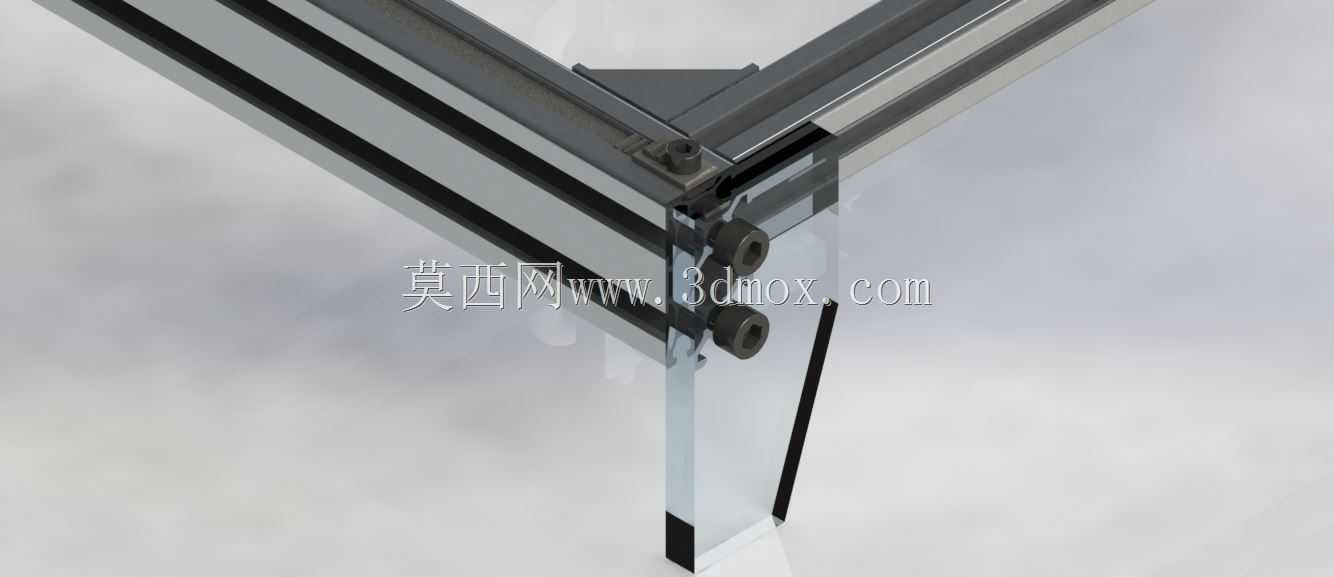

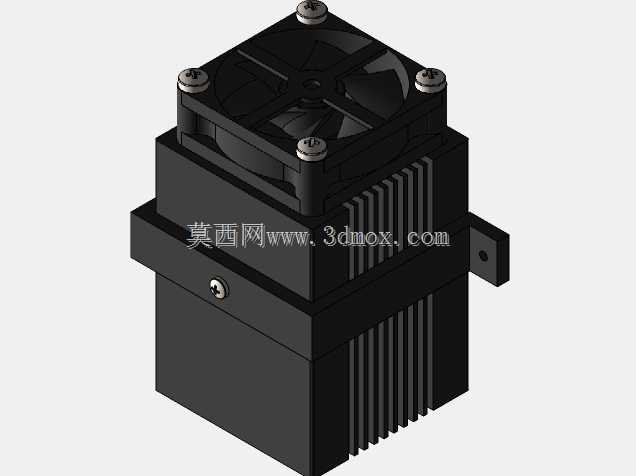

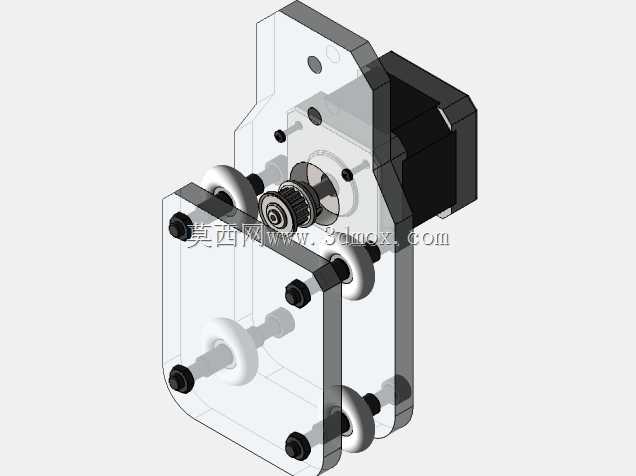

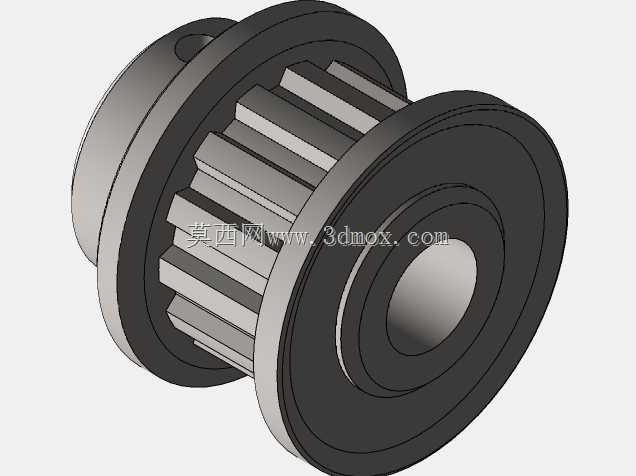

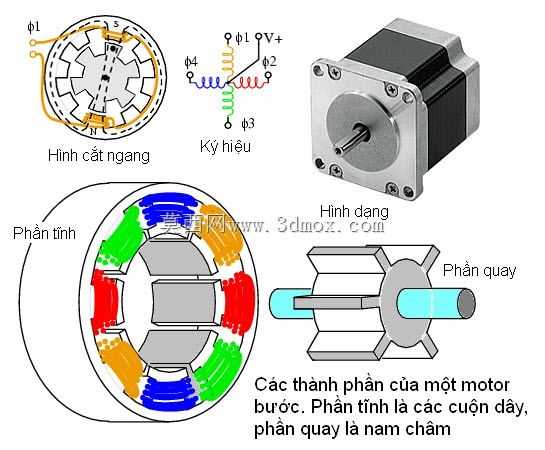

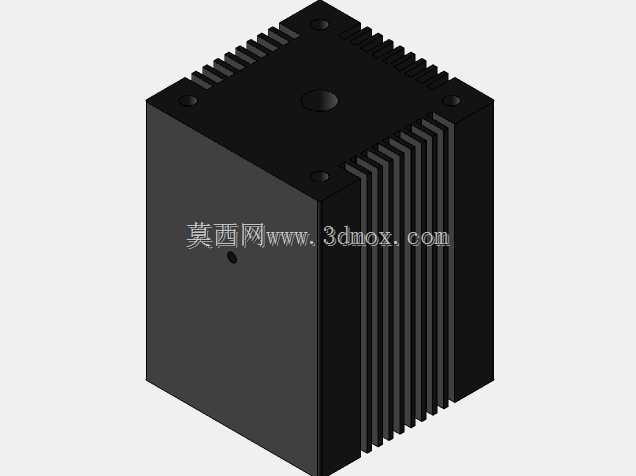

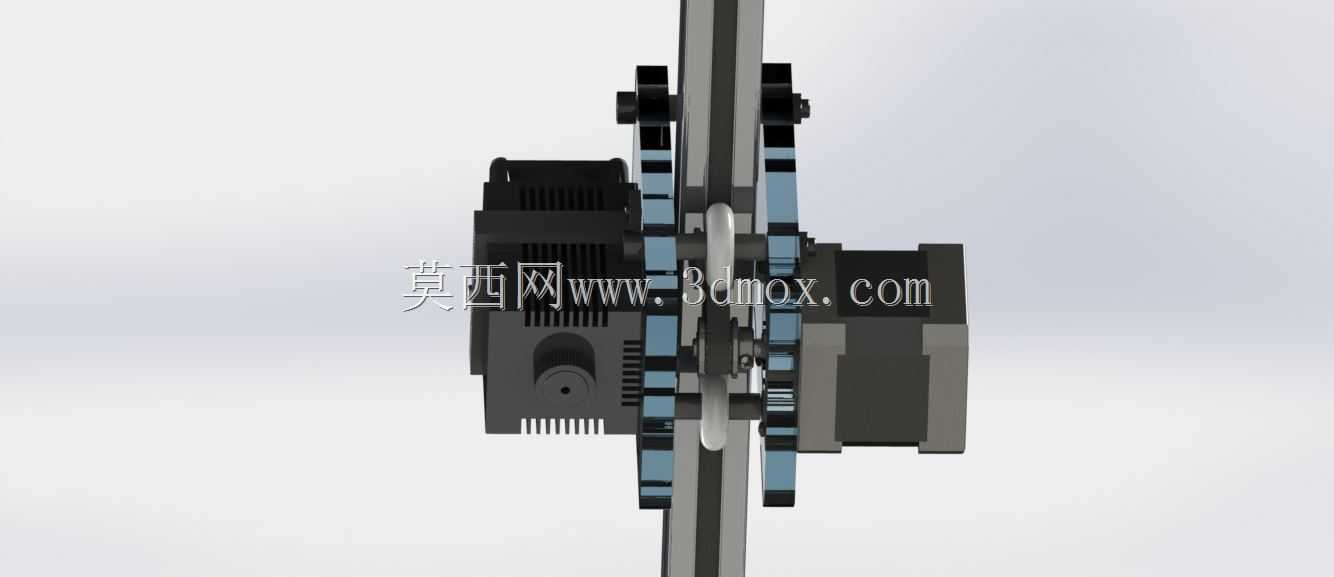

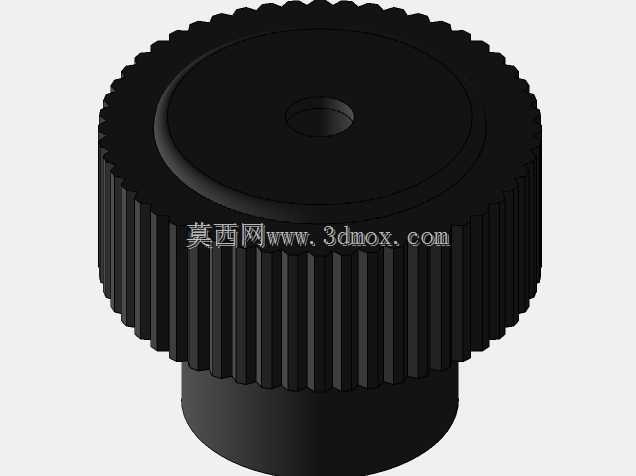

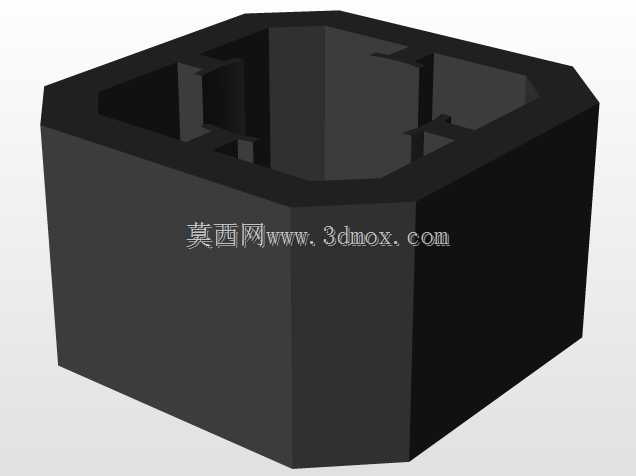

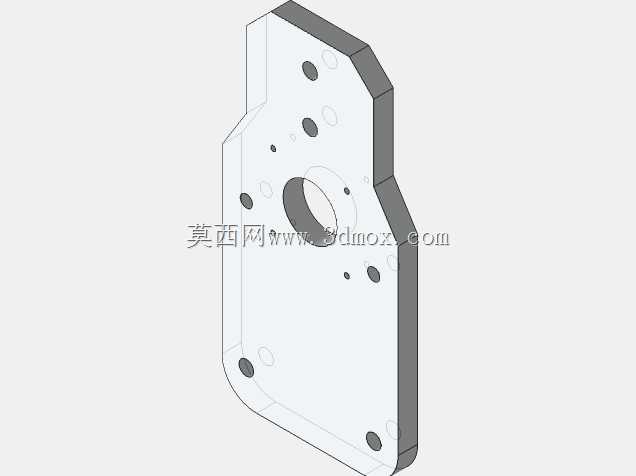

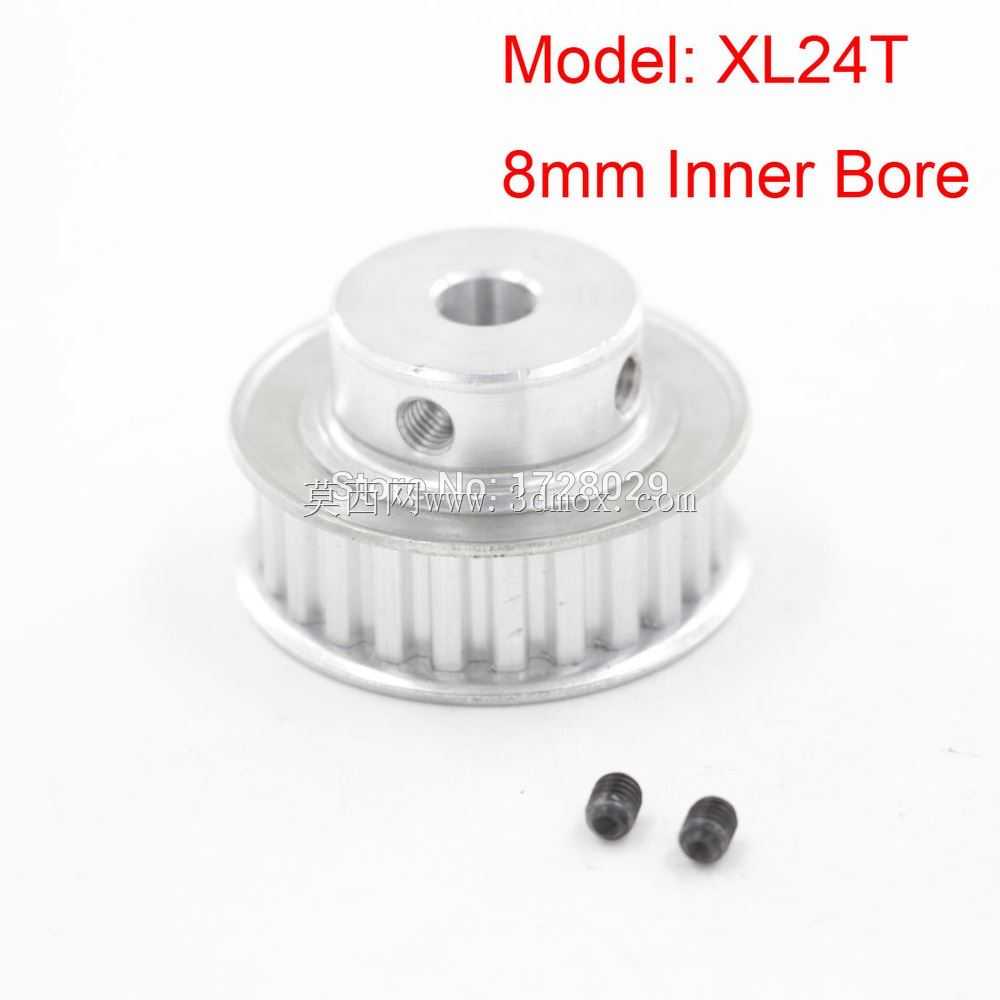

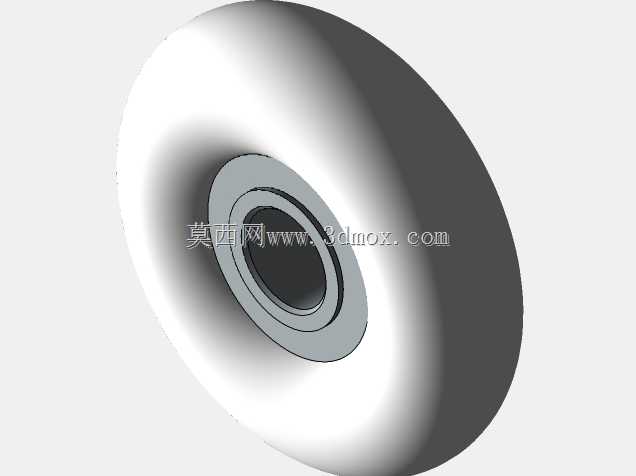

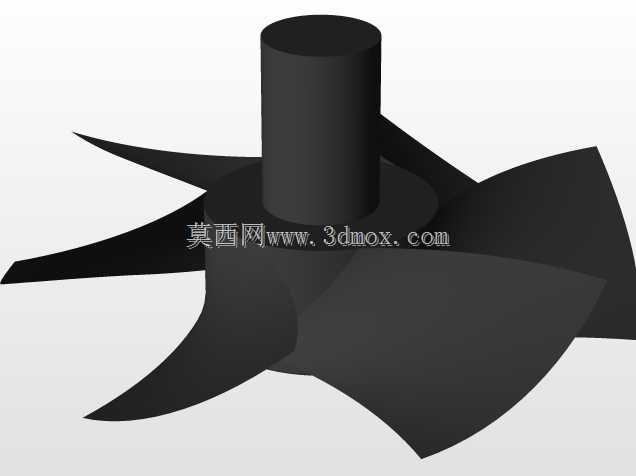

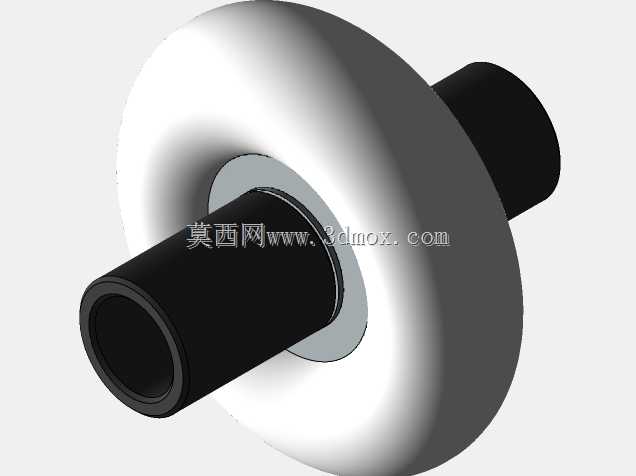

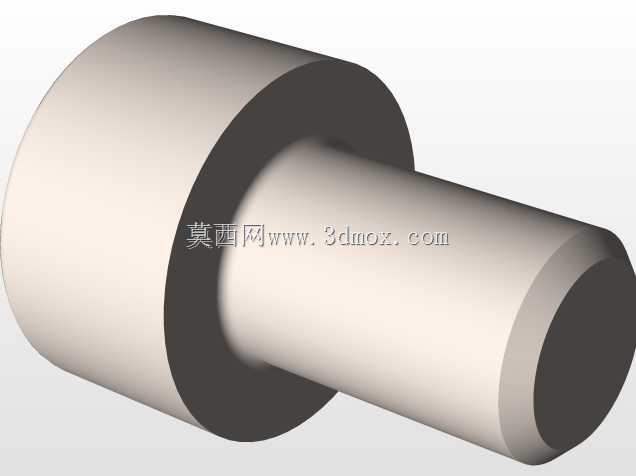

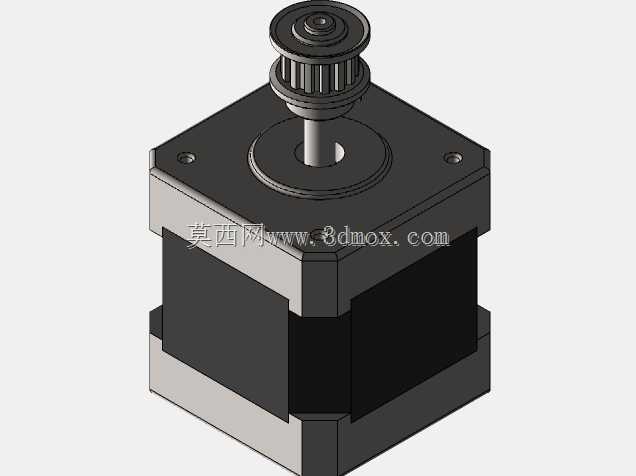

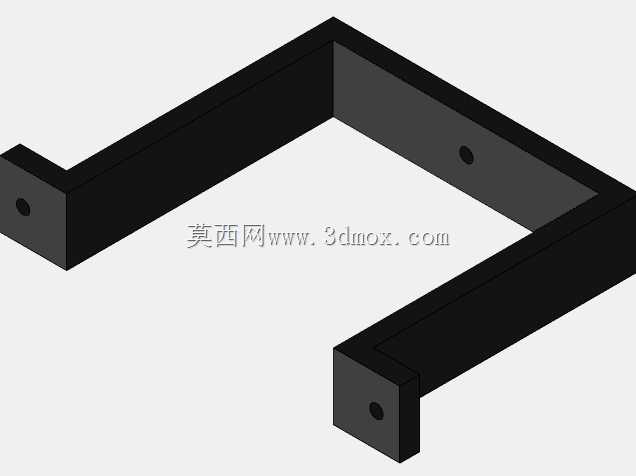

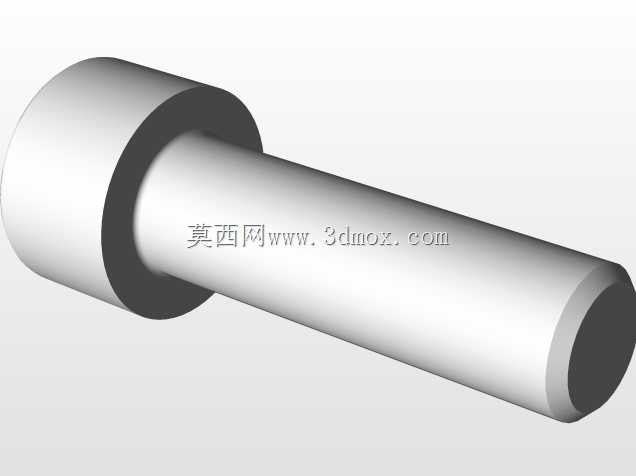

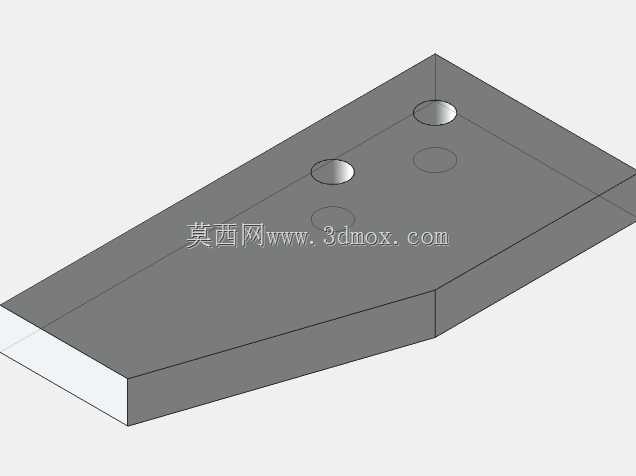

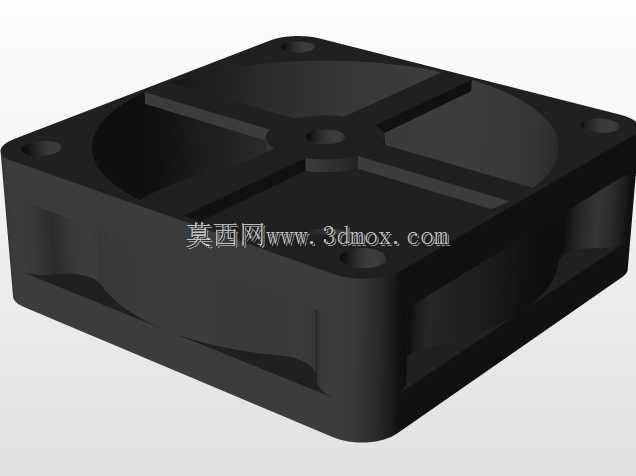

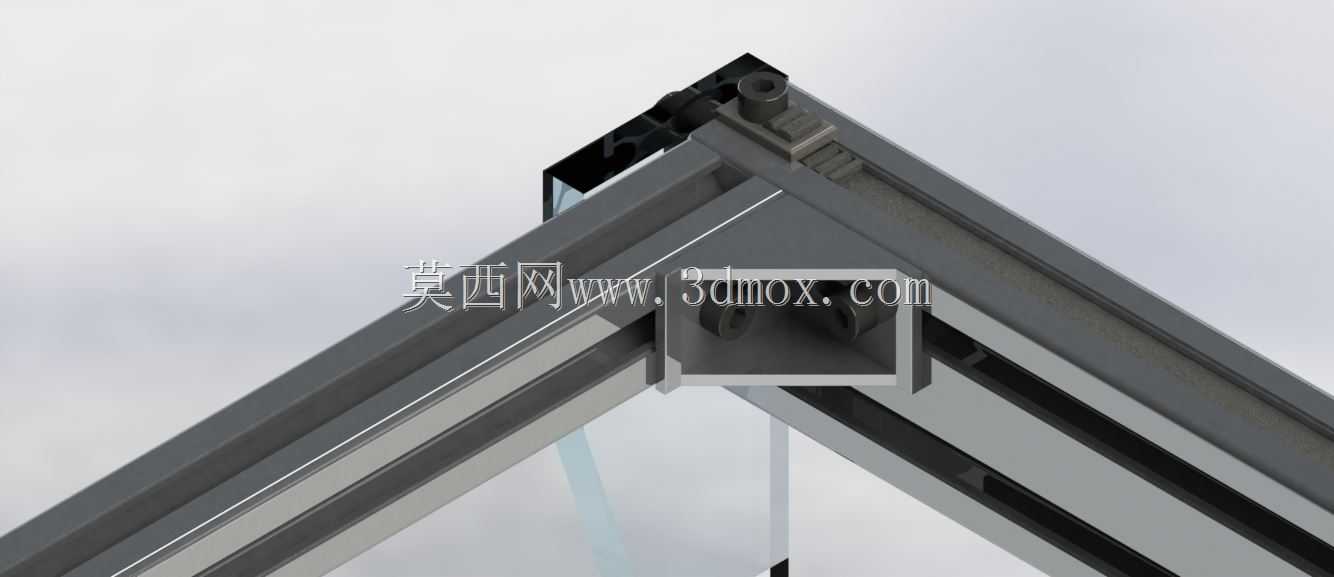

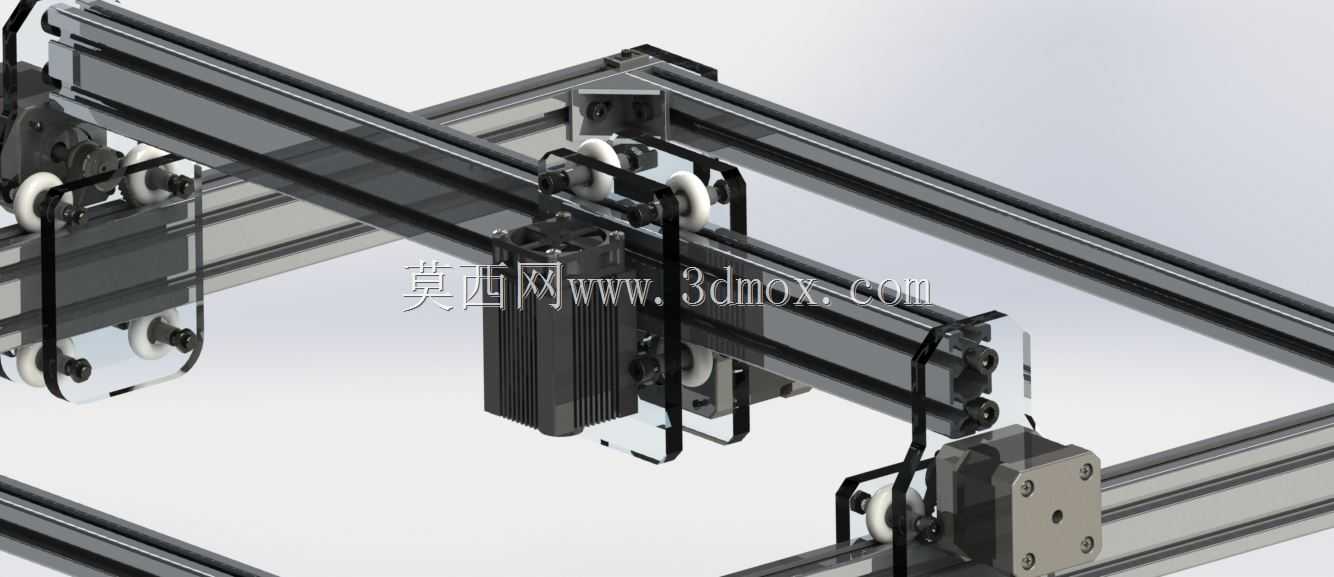

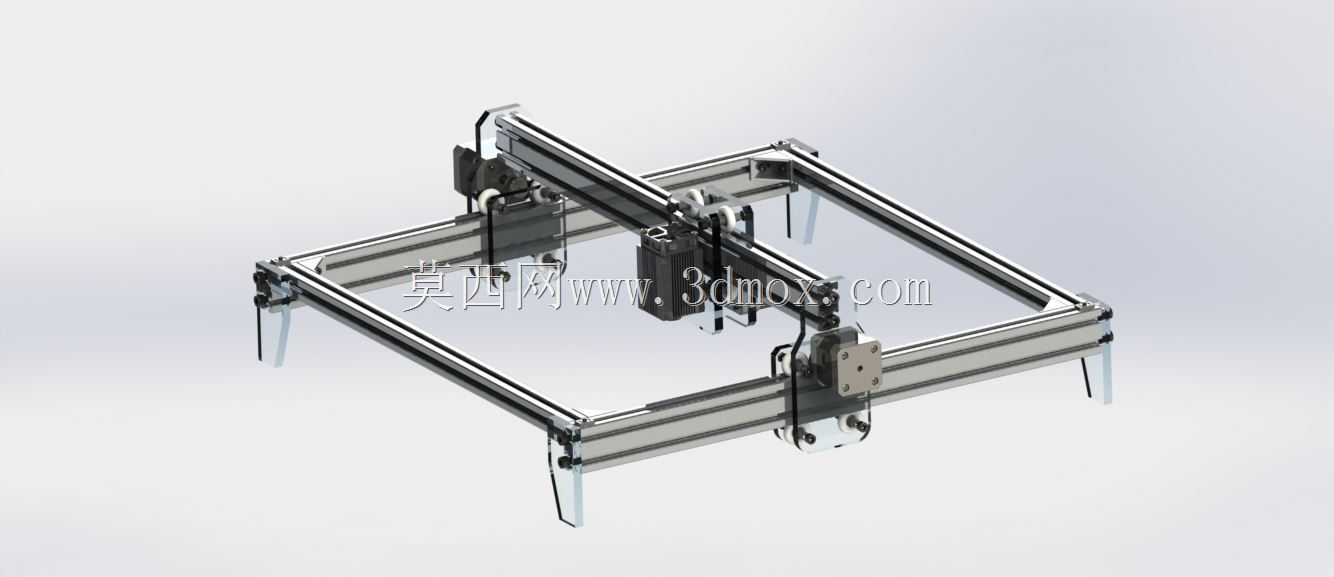

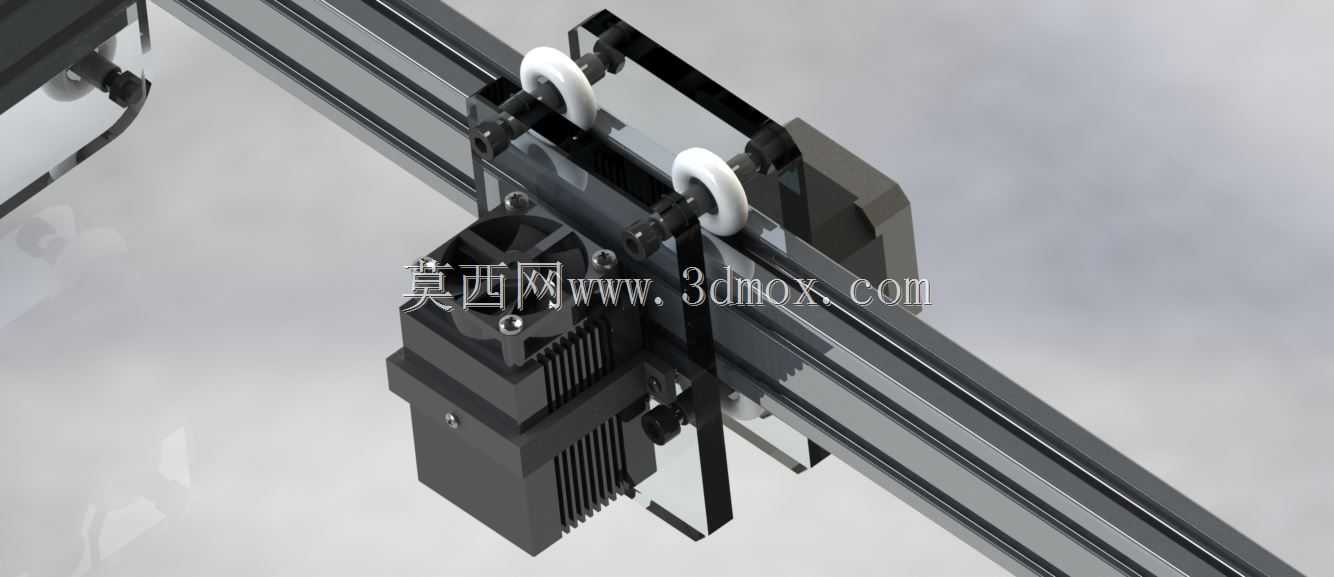

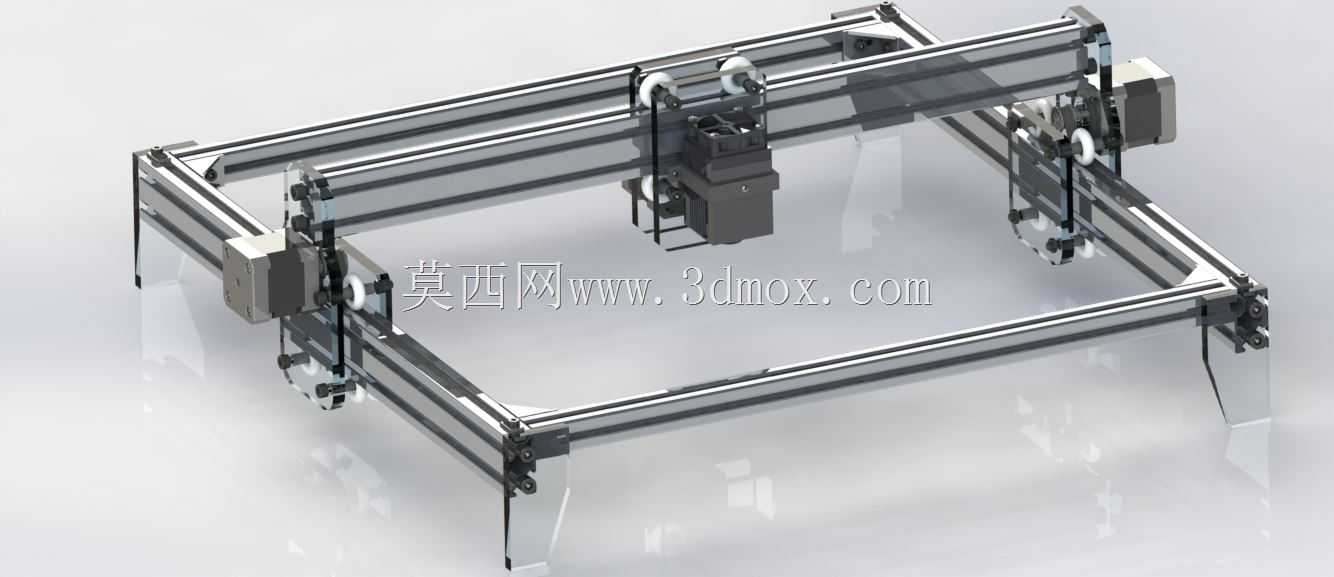

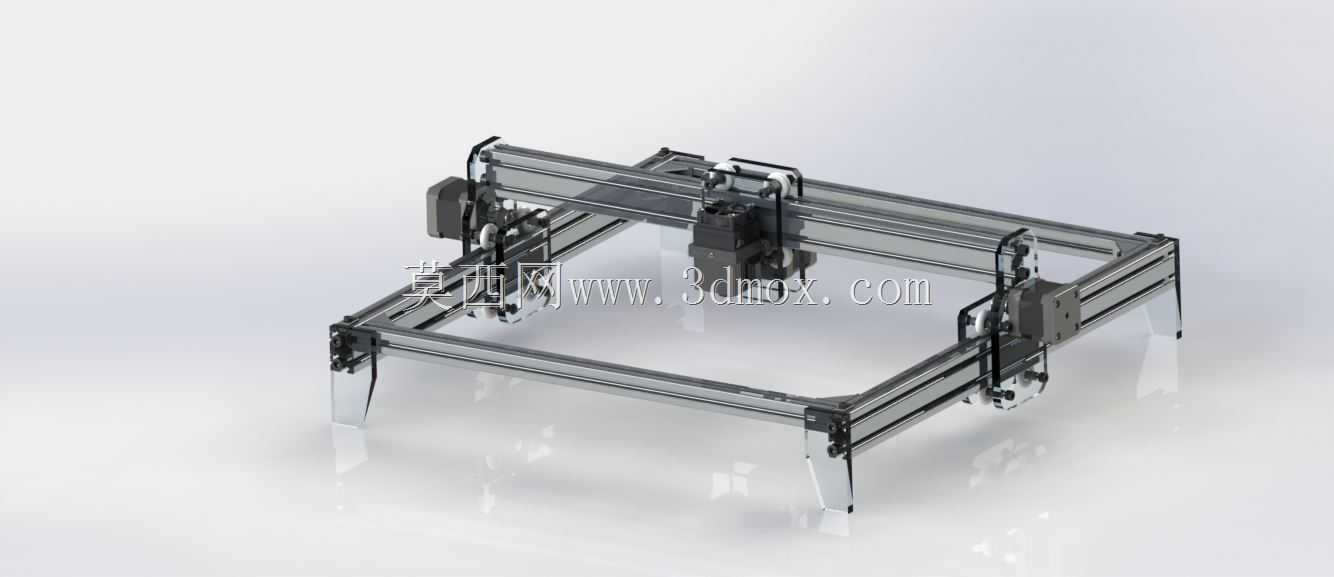

这款小型数控激光加工设备，主要面向个人创客、小型加工工坊、教学实训场景设计，可覆盖薄型非金属板材、薄金属片的切割、打标、浅刻蚀加工需求，常见应用场景包括手工文创产品制作、电子样板覆铜板刻制、亚克力广告字切割、木质拼版构件加工、教学场景下的数控加工原理演示等，相比大型工业激光设备，它的占地空间更小，部署灵活，不需要专用的工业厂房地基，普通平整工作台面即可放置使用。设备整体采用龙门式双轴运动架构，机架主体选用标准工业铝型材拼接搭建，这种设计思路一方面可以降低整体机架的加工成本，不需要定制焊接机架，同时铝型材的槽道结构方便后续调整组件安装位置，也便于使用者根据自身加工需求拓展幅面，机架底部配备可调节支撑脚，能够在不平整的台面上调整设备水平度，保证运动轴的运行精度，避免因台面倾斜导致的加工轨迹偏移问题。运动部分采用同步带传动搭配线性导轨导向，X轴横梁横跨加工幅面，搭载激光发射头组件，Y轴采用双侧同步驱动结构，保证横梁运动时的平行度，避免单侧驱动带来的横梁偏摆、加工轨迹错位问题，激光头组件预留了焦距调节结构，可以根据不同加工材料的厚度调整激光焦点位置，适配不同厚度材料的加工需求。设备的安装边界充分考虑桌面使用场景，整体外轮廓尺寸控制在常规工作台可容纳的范围内，加工幅面可以满足多数小型加工件的尺寸需求，走线全部沿铝型材槽道内隐藏布置，避免运动过程中线路拖拽磨损，也让设备整体外观更整洁。设计过程中充分考虑了使用安全性，激光头的运动行程两端都设置了物理限位结构，避免运动超程导致的传动部件损坏，机架的支撑结构向外延伸出稳定支脚，即使加工过程中设备高速运动，也能保持整体稳定性，不会出现晃动偏移的问题。这款设备的结构设计兼顾了DIY组装的便利性和工业使用的稳定性，所有传动组件、机架连接件都采用标准件，后期维护更换配件十分方便，不需要定制特殊规格的零部件，既可以满足小型加工场景的日常生产需求，也适合作为数控运动控制、激光加工原理的实训载体，让使用者可以直观理解数控设备的运动逻辑、加工参数匹配逻辑。
