水平式快速压紧夹钳三维结构设计

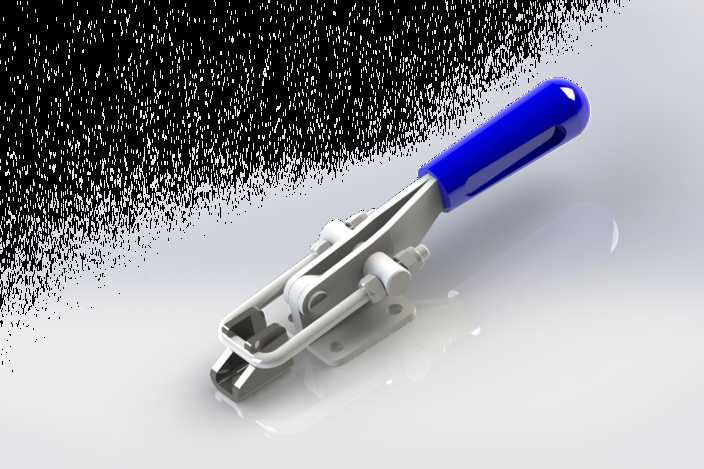

本作品为水平式手动快速压紧夹钳的三维数字化模型，整体建模过程严格遵循机械加工零件的实际生产尺寸规范，在SolidWorks软件环境下完成全参数化建模，所有零件均采用自底向上的装配设计逻辑，每一个结构特征都对应实际五金夹具的功能需求，无冗余建模元素。模型完整还原了夹钳的核心联动结构：包含带蓝色防滑握套的操作手柄、多组铰接联动连杆、带安装孔的固定底座、前端压紧执行端，所有铰接位置均按照实际装配间隙设置了合理的配合公差，可在软件环境下模拟夹钳的开合压紧动作，完整复现实物的运动逻辑。材质渲染阶段，针对不同部件的实际材质属性做了区分设置：金属结构件采用哑光镀锌钢材质，调整了金属粗糙度与环境反射参数，还原五金冲压件表面的细微磨砂质感，避免过度镜面反射带来的失真感；手柄握套采用深蓝色硬质橡塑材质，添加了轻微的表面漫反射与细微凹凸纹理，模拟橡塑表面的防滑触感，底座安装面做了轻微的倒角与边缘钝化处理，还原冲压五金件的真实加工细节。设计思路围绕快速夹具的核心使用场景展开：整体采用肘节自锁结构原理，当手柄下压至水平位置时，连杆机构越过死点位置实现自锁，可在无需额外锁紧件的情况下提供稳定的压紧力，避免加工或装配过程中工件松脱；底座预留的两个标准安装孔可直接通过螺栓将夹钳固定在工装台面，前端压紧端的开口尺寸适配常见的薄板类工件压紧需求，手柄长度经过力学优化，在保证操作力臂足够、降低手动操作力度的同时，避免手柄过长带来的空间干涉问题。模型整体结构紧凑，所有零件的壁厚、铰接轴直径、连杆宽度均按照同规格商用快速夹钳的行业标准设定，既保证了结构强度满足日常工装压紧的受力需求，也兼顾了手动操作的便捷性，可直接用于工装设计方案的配套选型展示、夹具原理教学演示，也可作为非标自动化工装设计的标准夹具元件直接调用。
