三号突击炮装甲作战装备结构设计

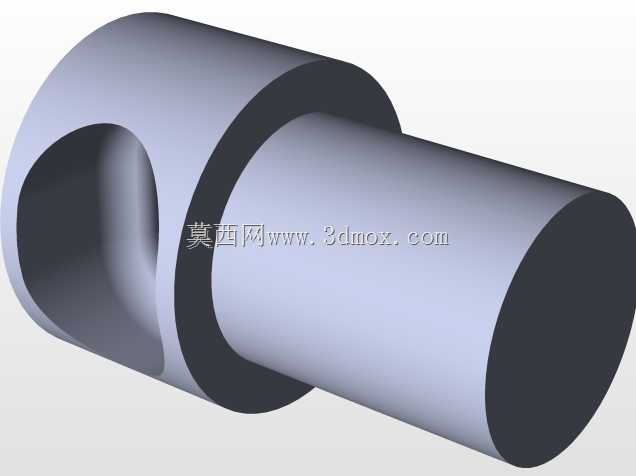

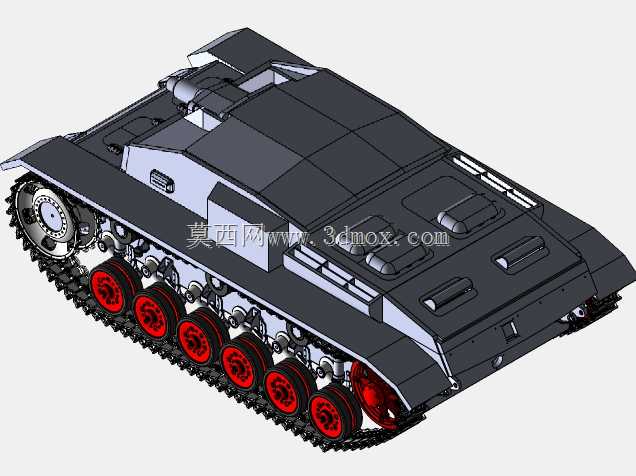

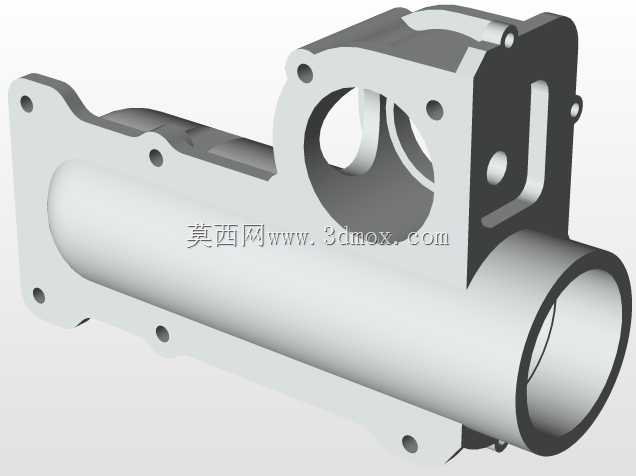

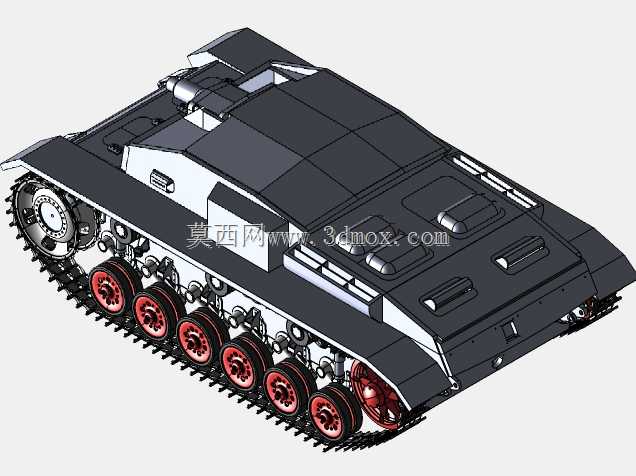

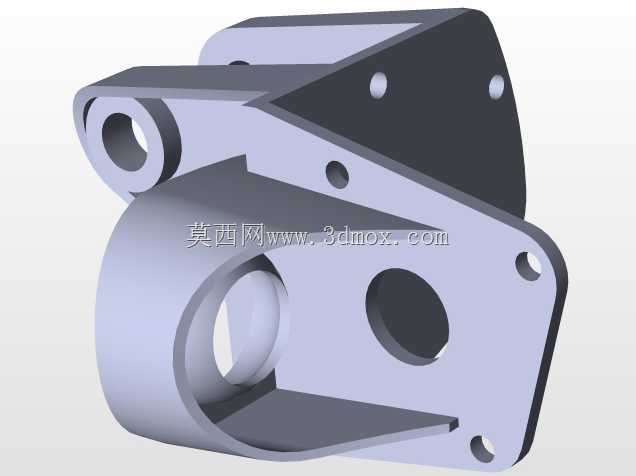

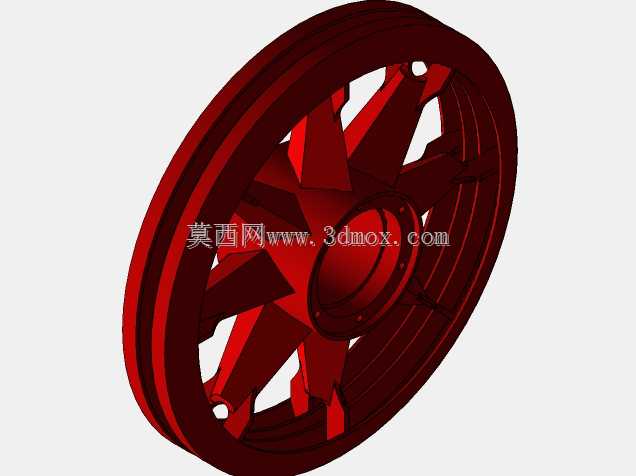

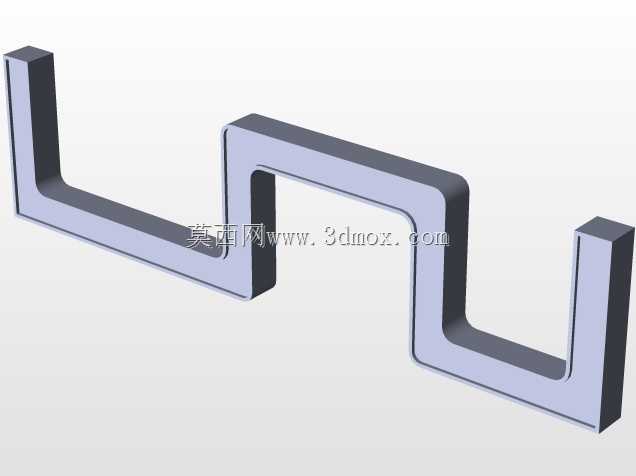

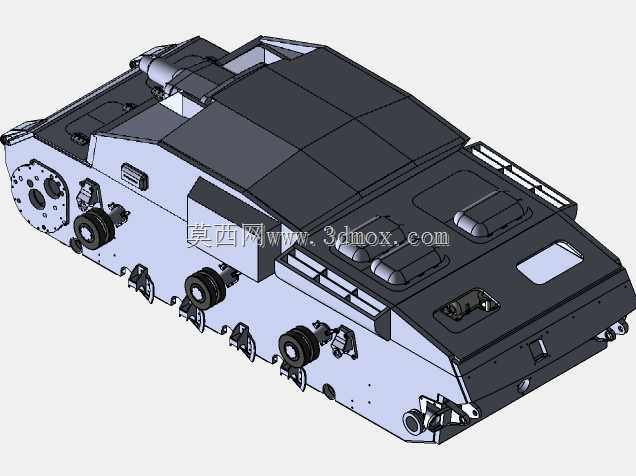

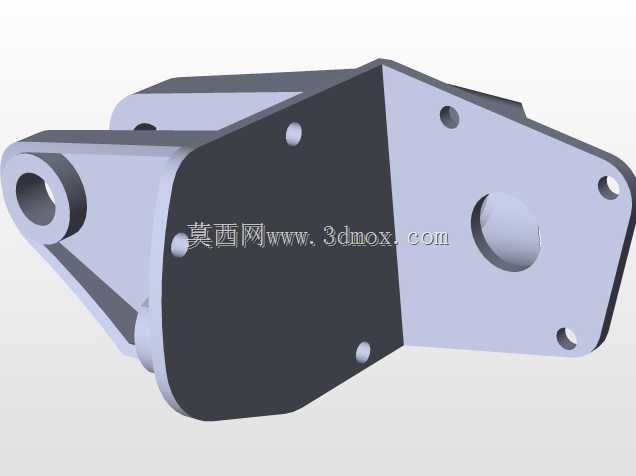

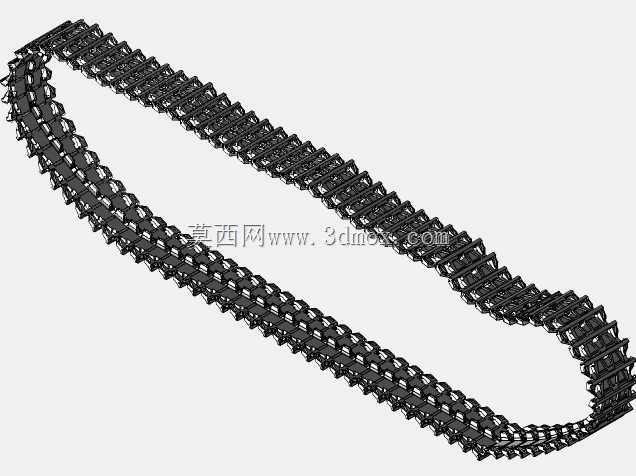

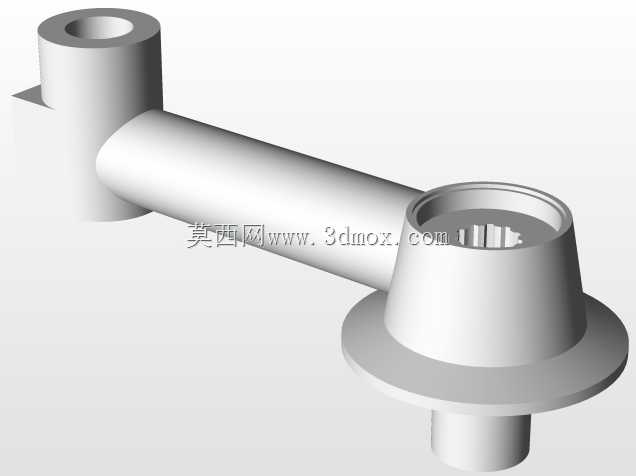

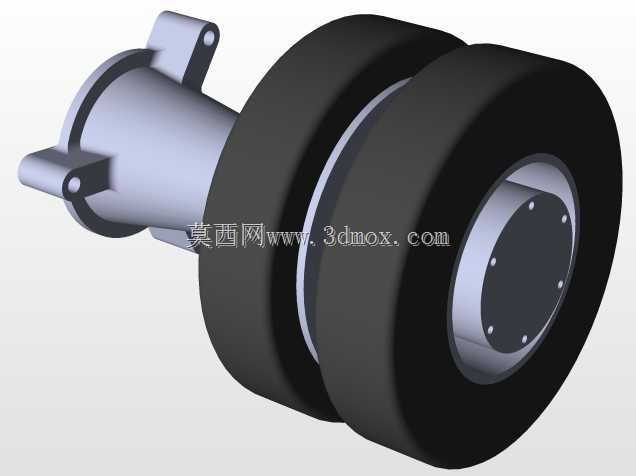

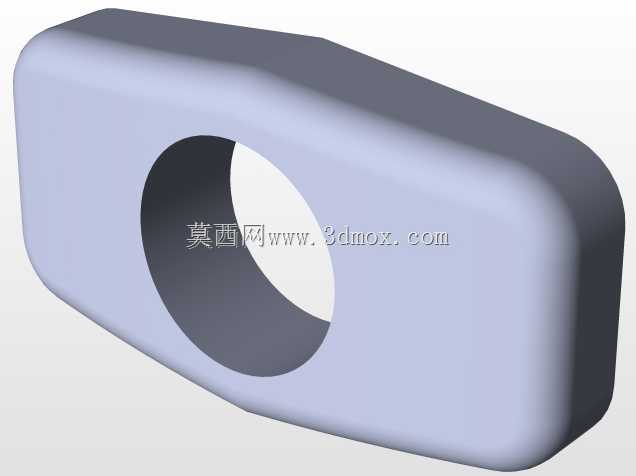

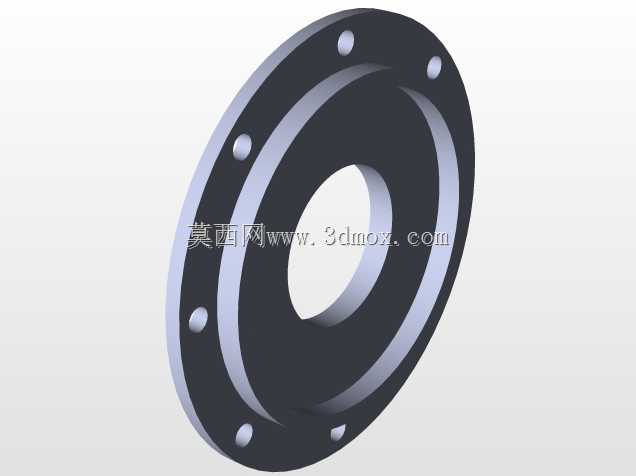

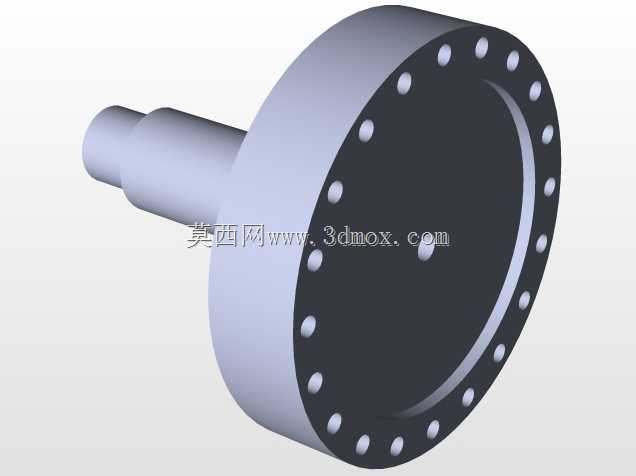

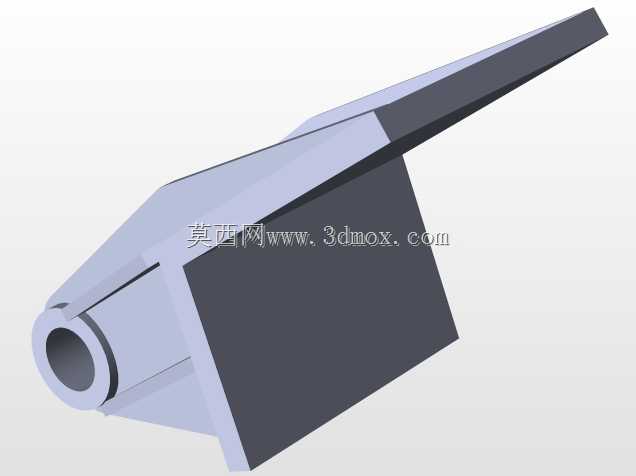

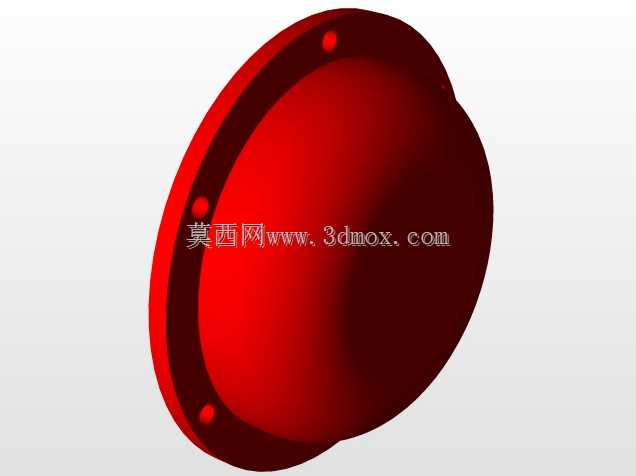

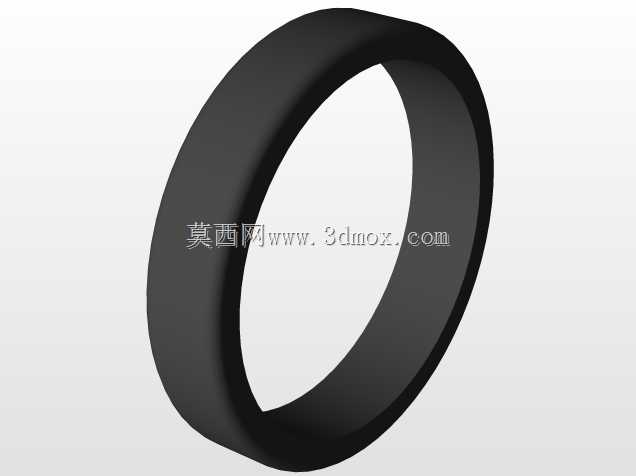

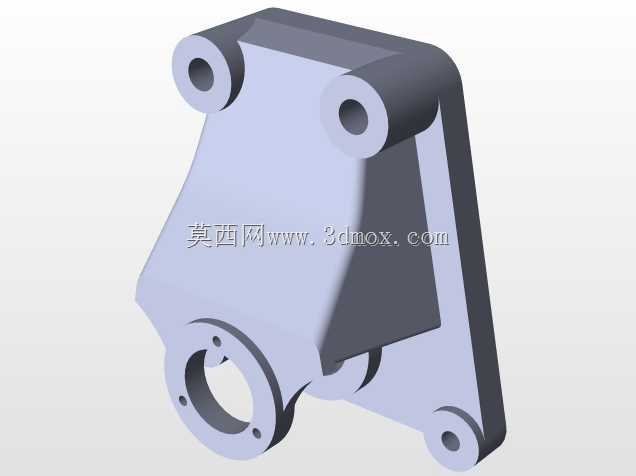

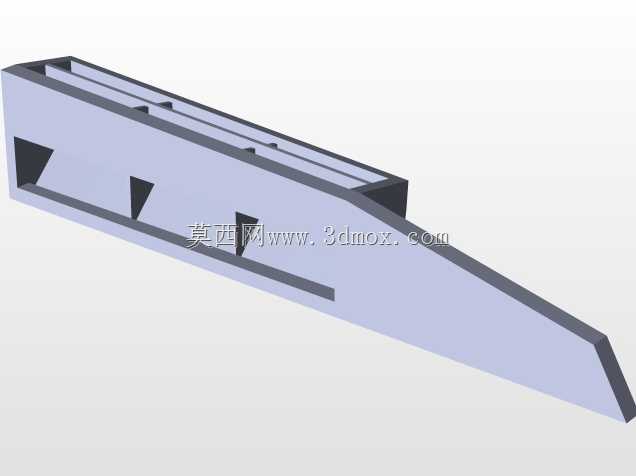

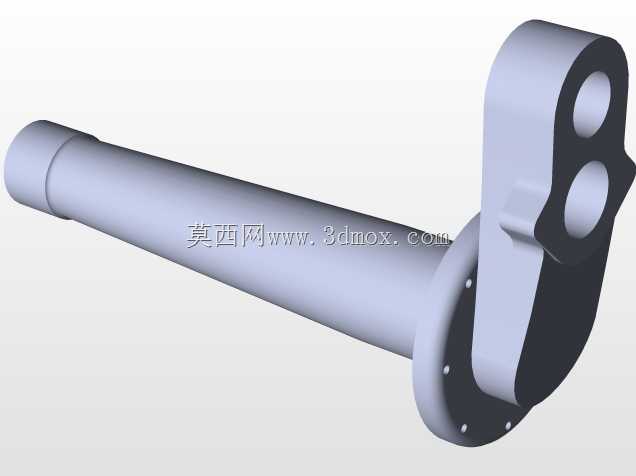

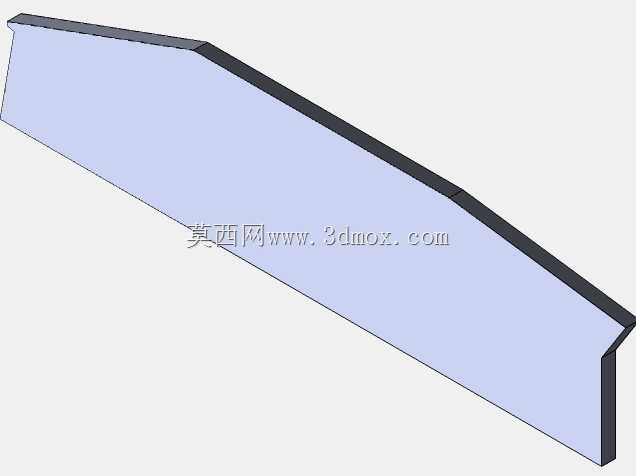

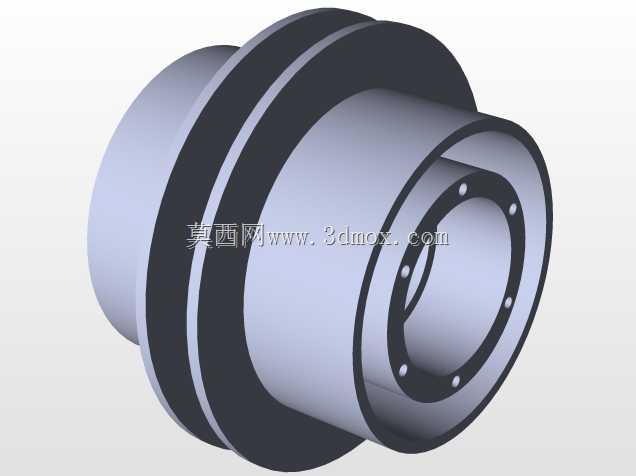

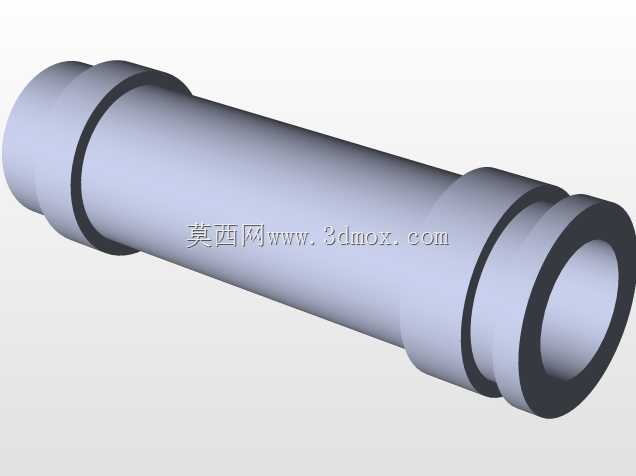

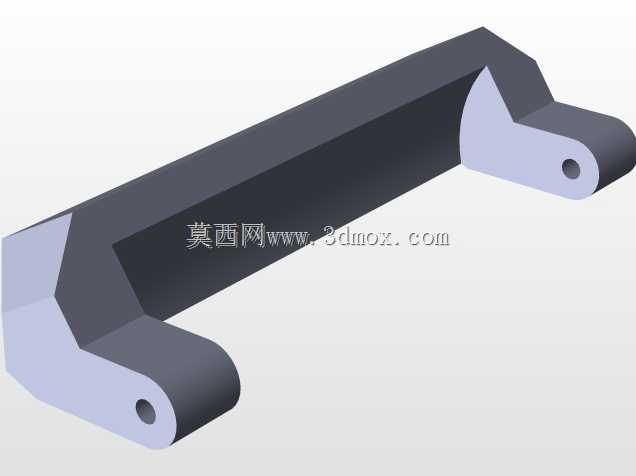

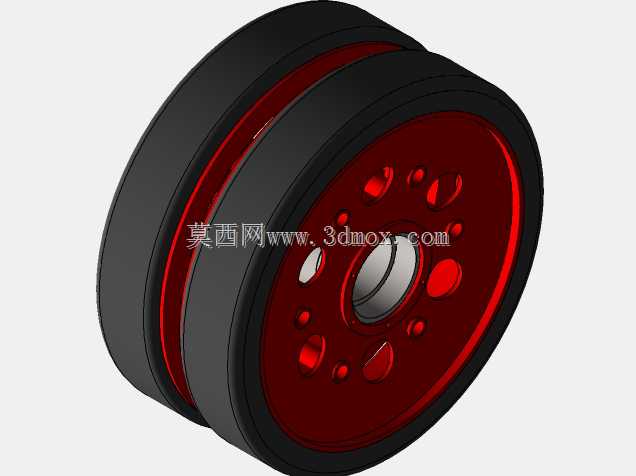

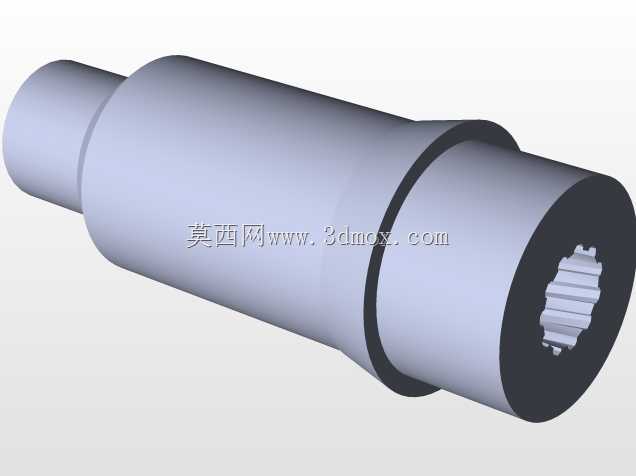

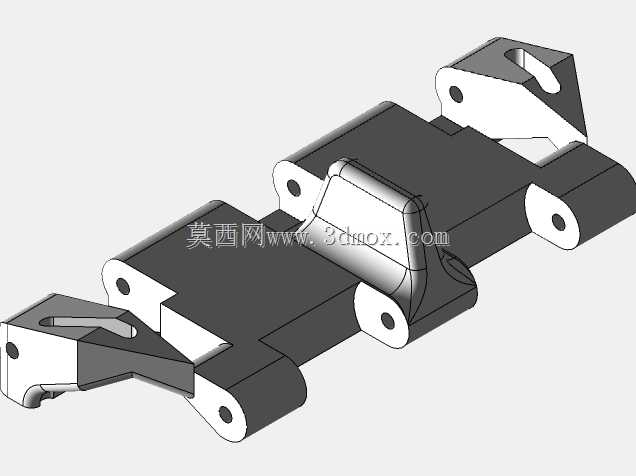

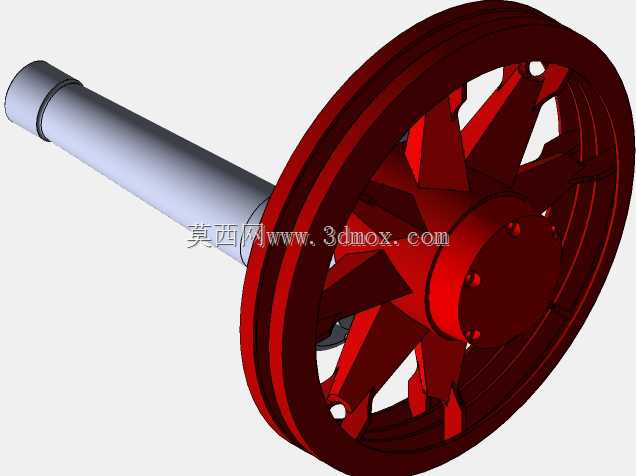

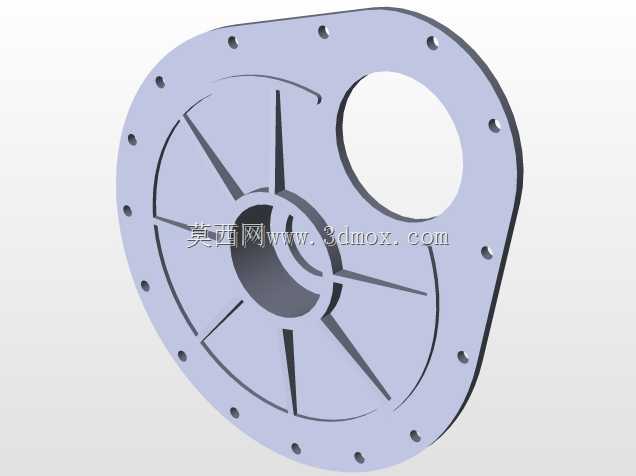

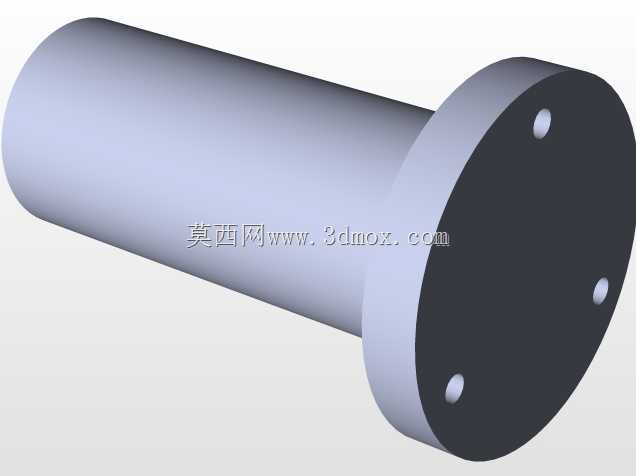

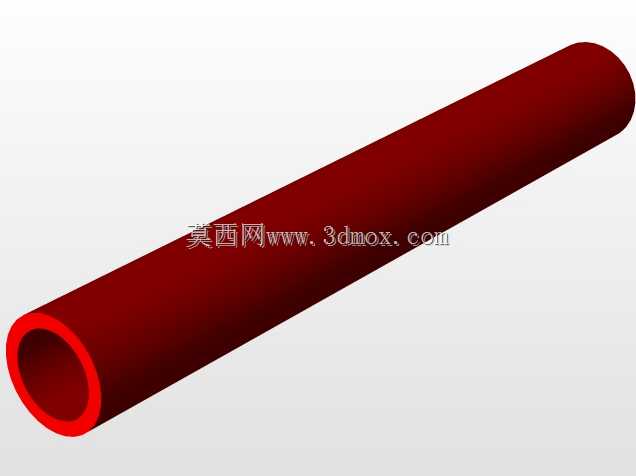

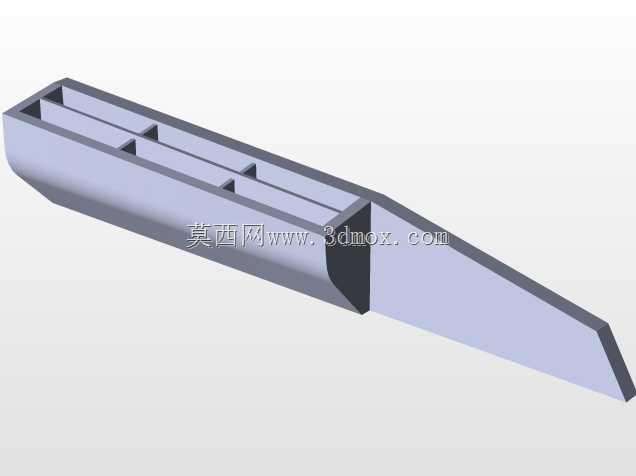

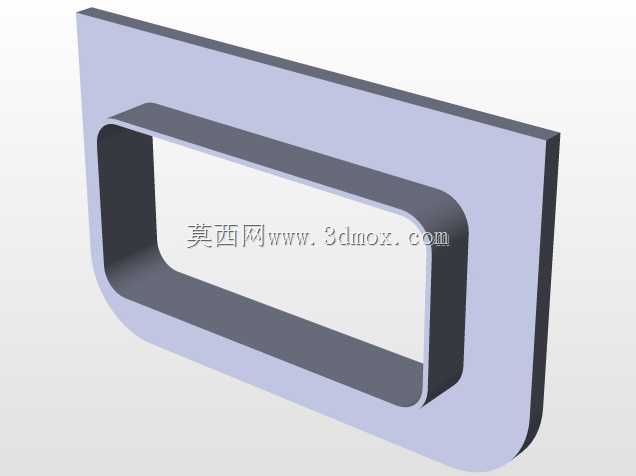

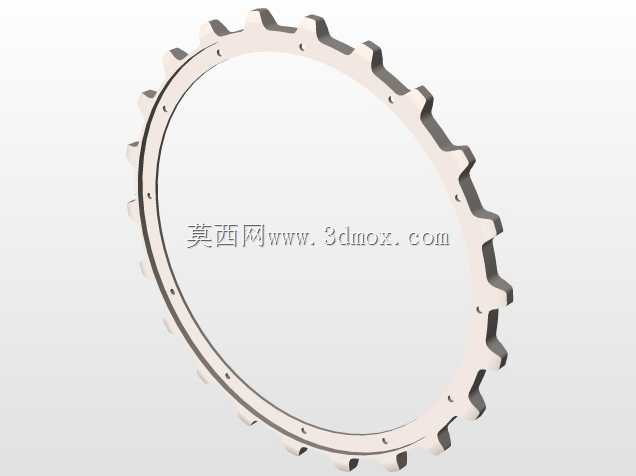

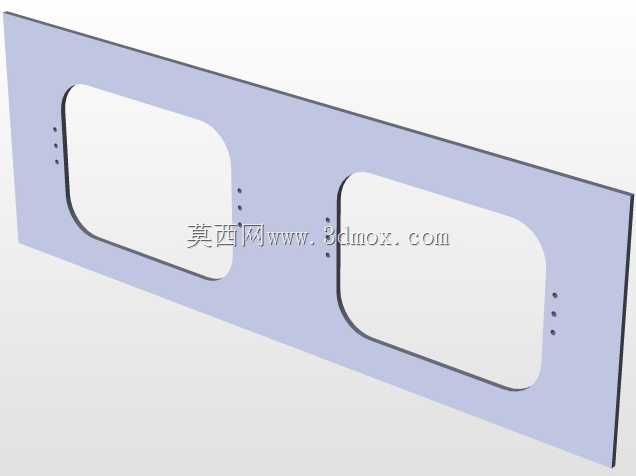

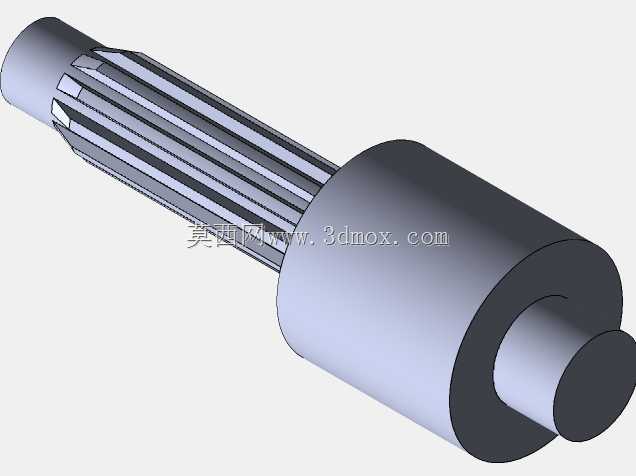

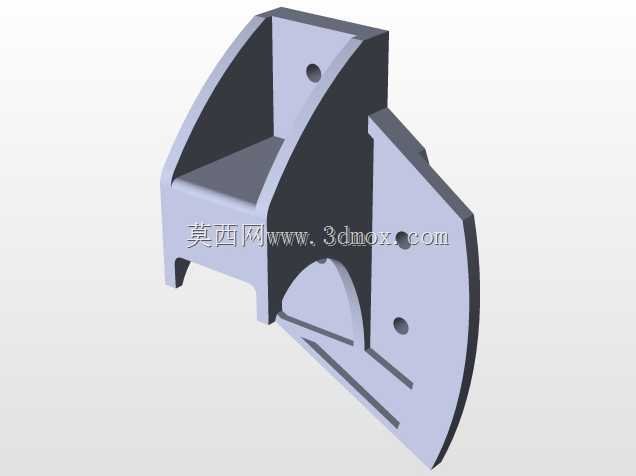

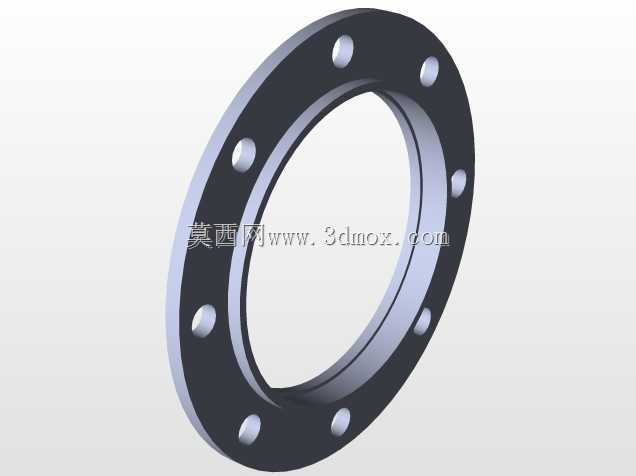

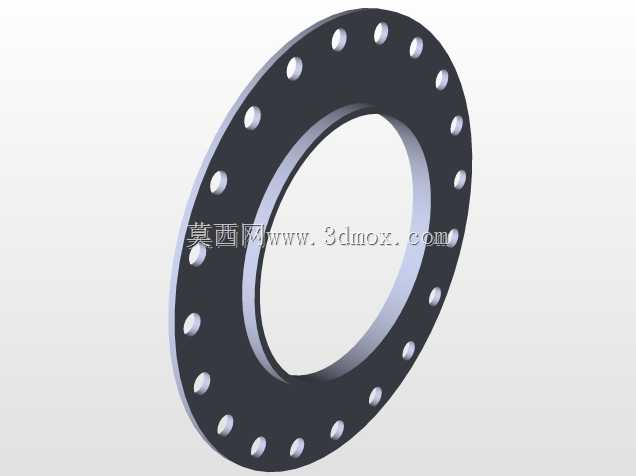

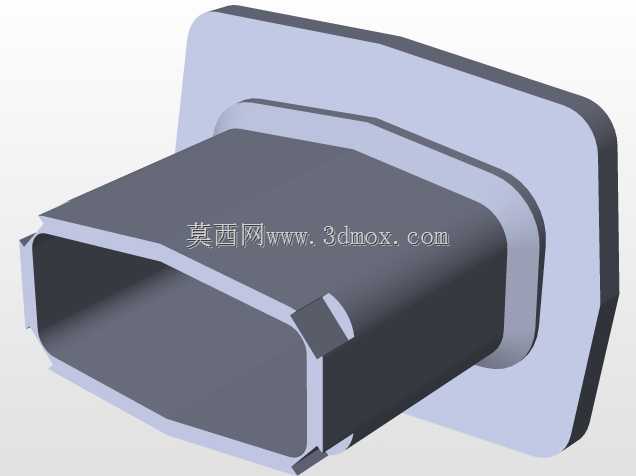

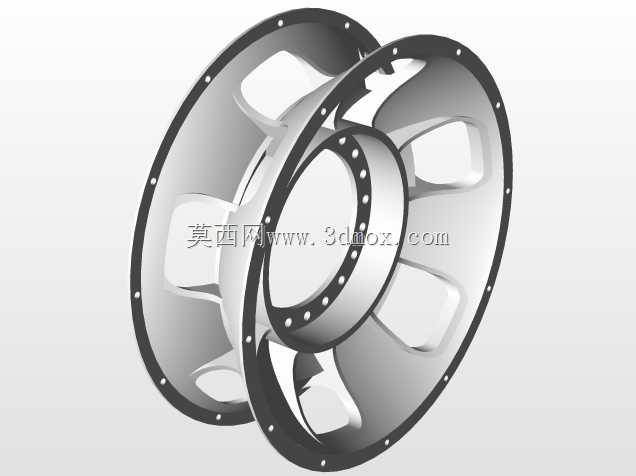

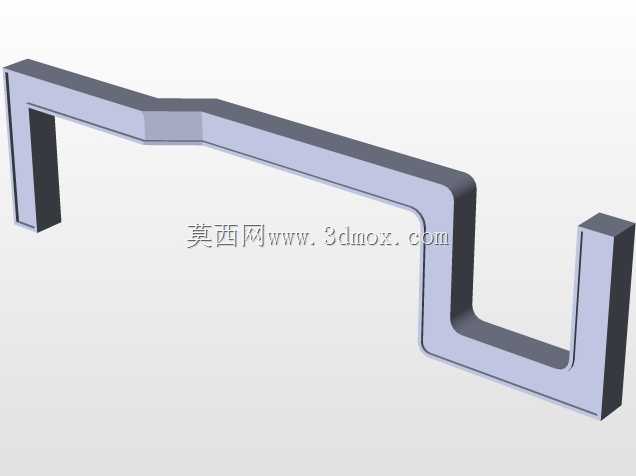

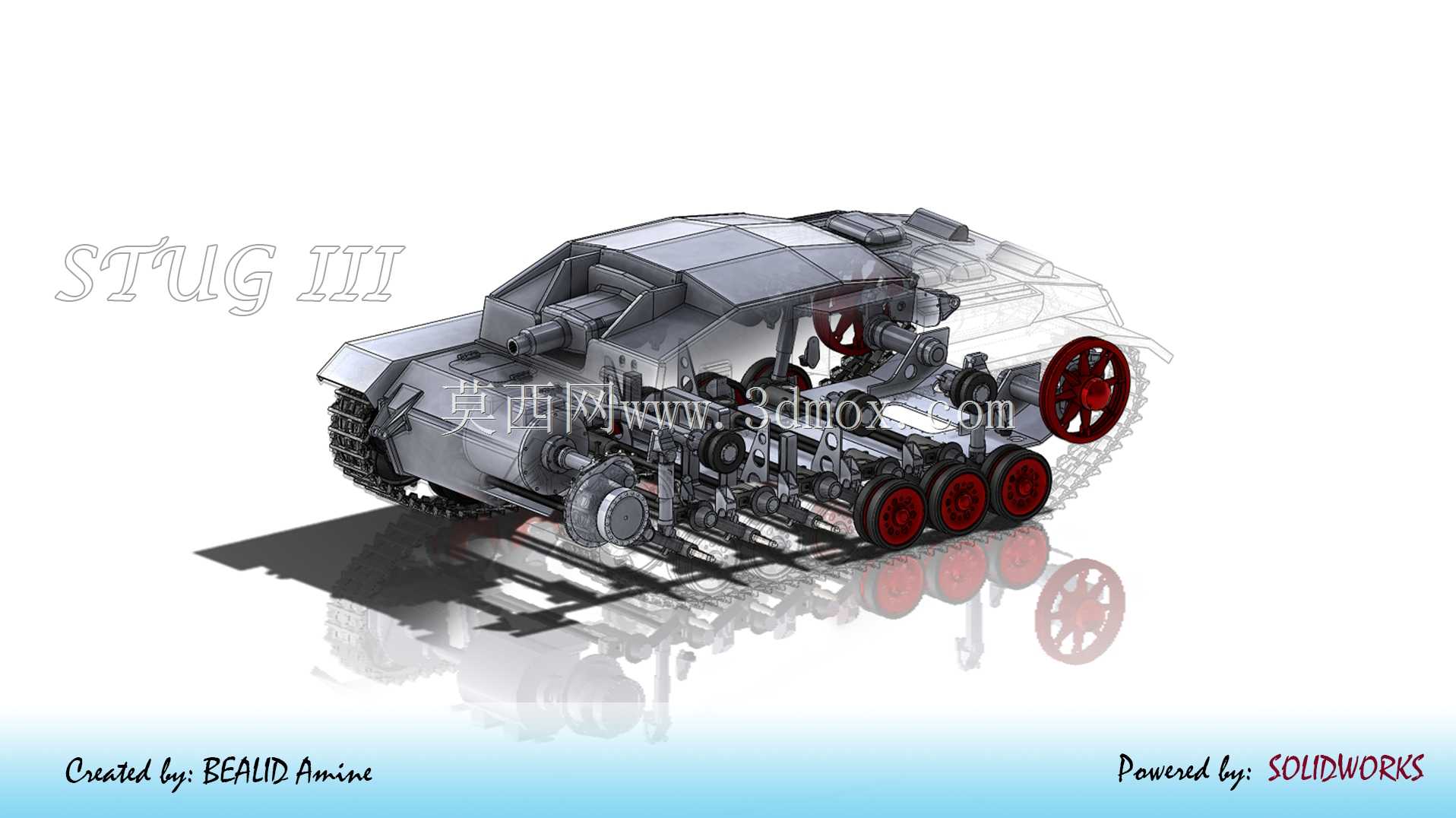

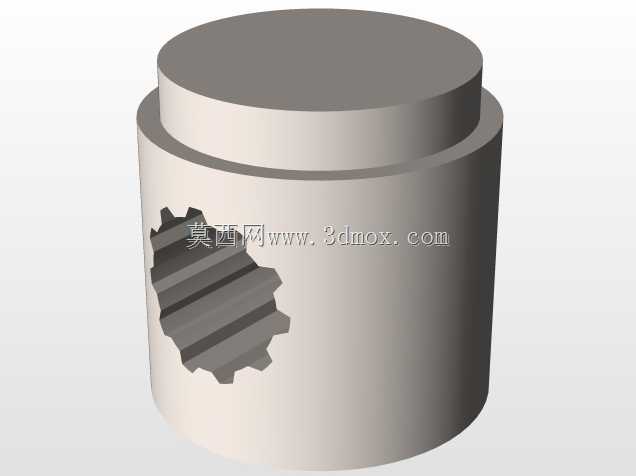

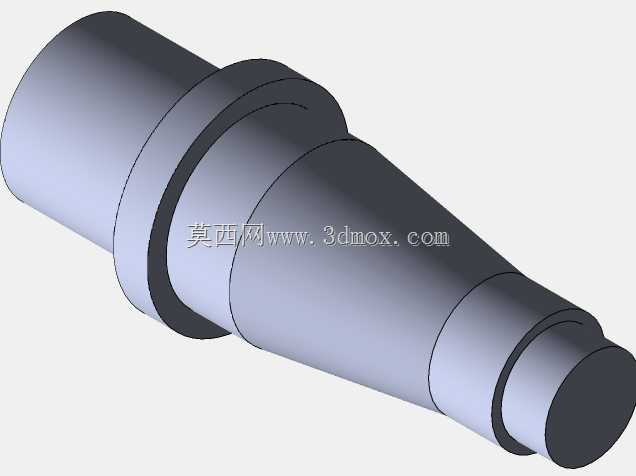

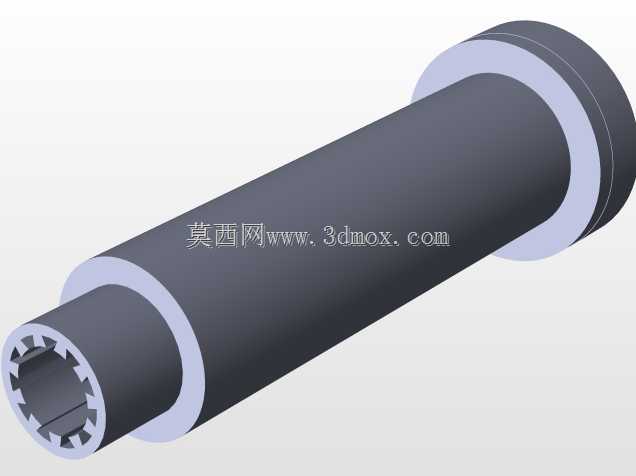

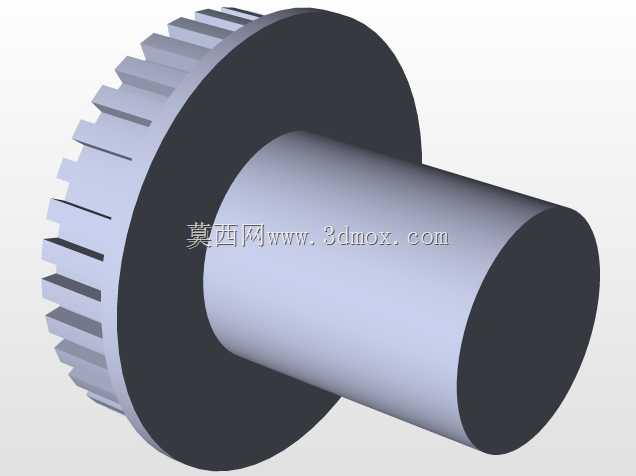

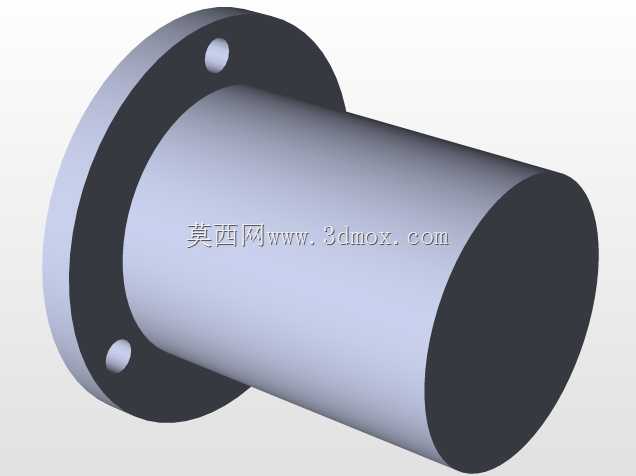

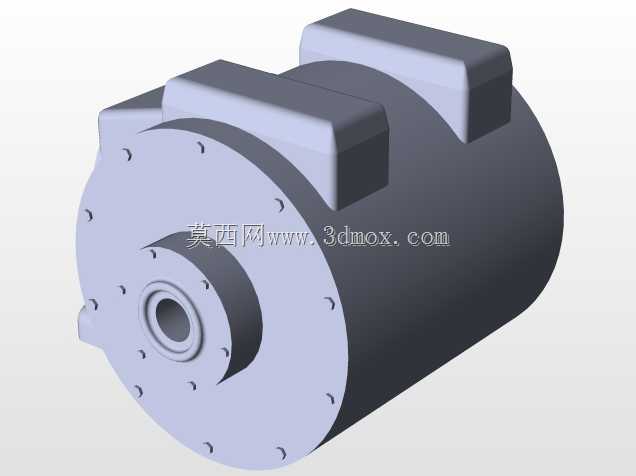

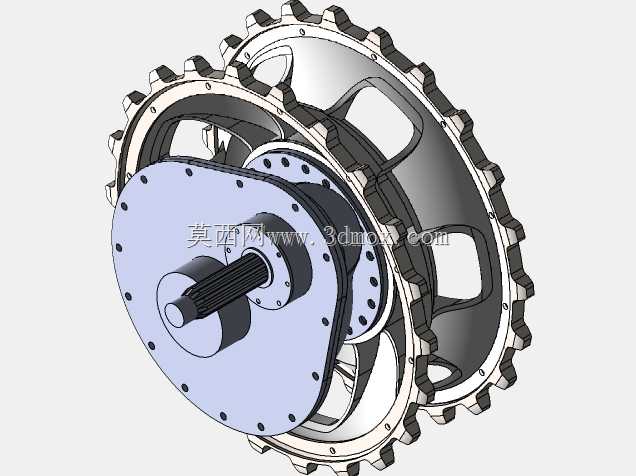

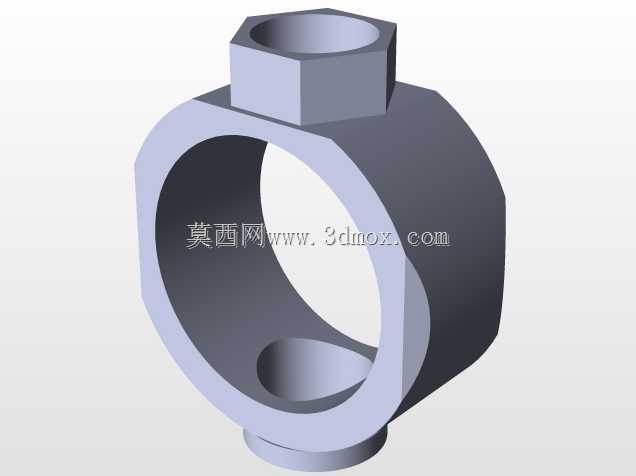

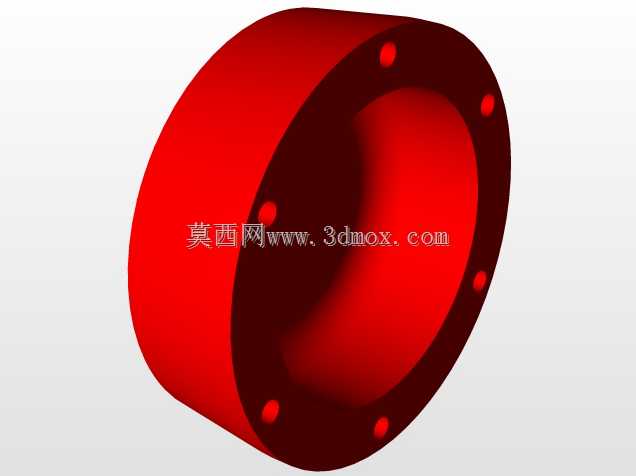

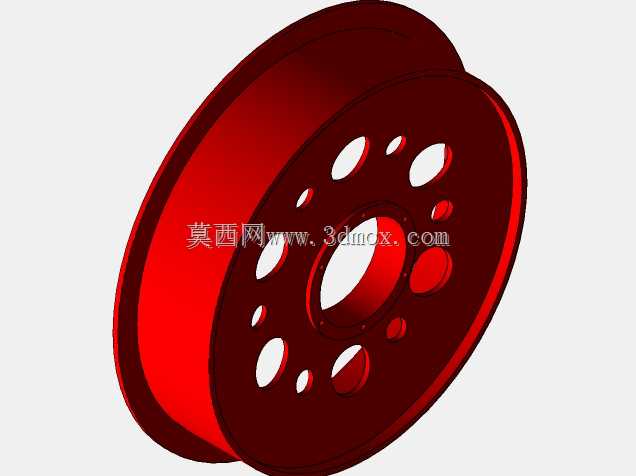

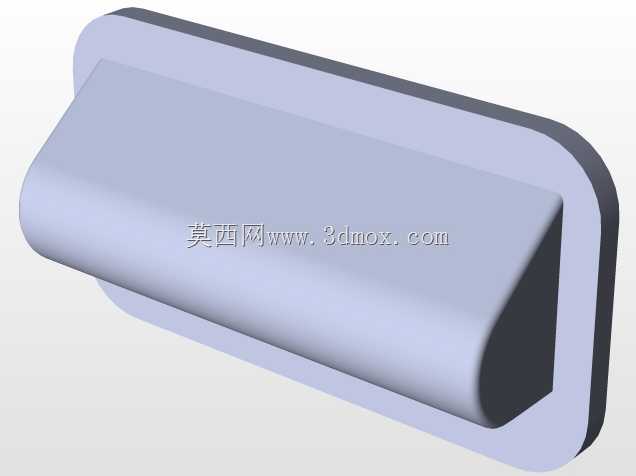

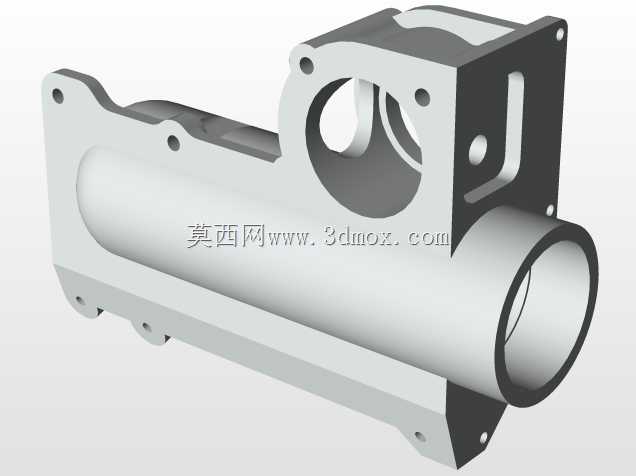

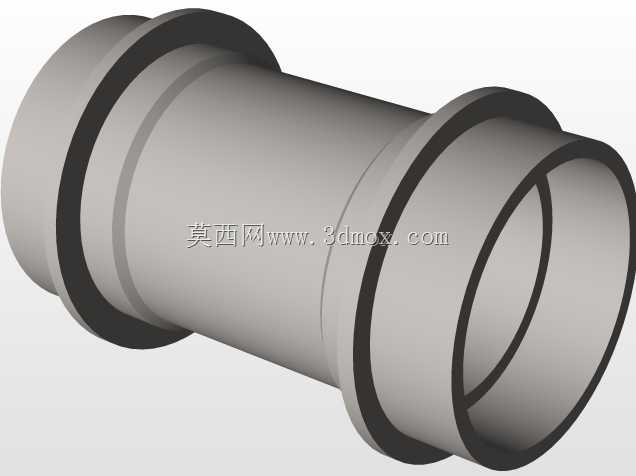

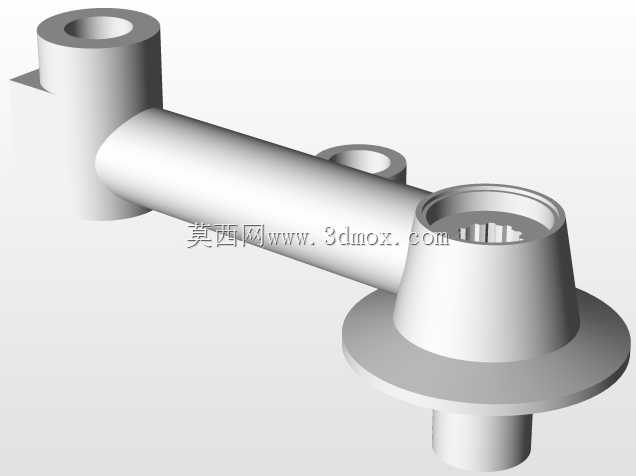

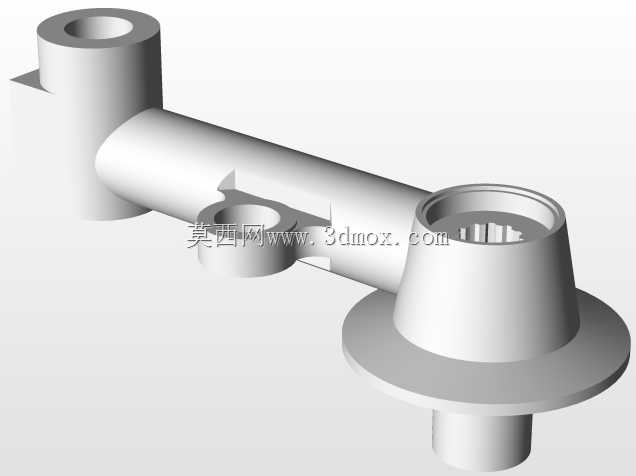

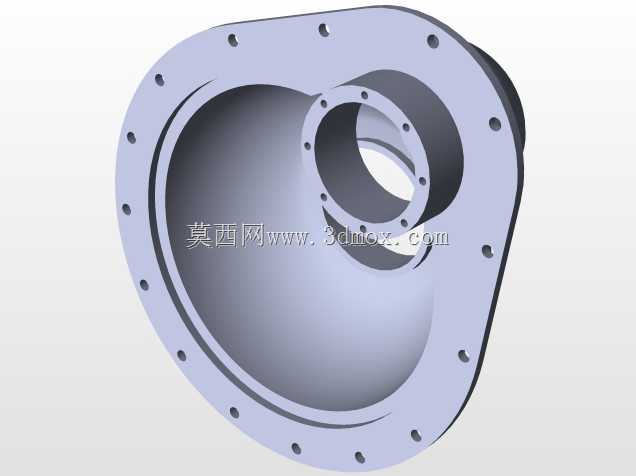

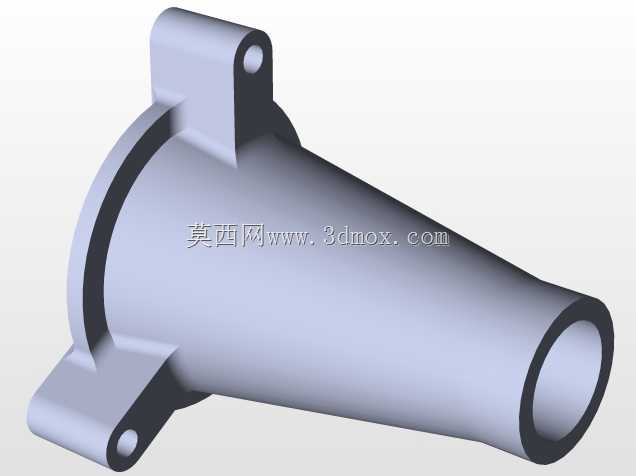

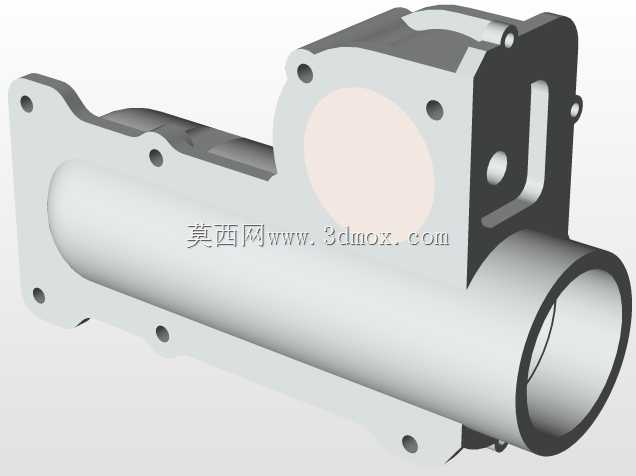

该模型还原的履带式装甲作战装备，核心定位是为步兵分队提供直瞄火力支援，同时承担反装甲作战任务，在前线攻坚、阵地防御、机动穿插等作战场景中，可依托低矮外形规避敌方观测，抵近目标后完成火力打击。设计过程中优先还原了实车的无炮塔固定战斗室布局，这种布局能有效压缩整车高度，降低正面投影面积，同时为大口径火炮安装预留足够的车内空间，相比同底盘的坦克型号，战斗室内部可容纳更多弹药与操作空间，减少了炮塔旋转机构带来的结构复杂度与重量占用。行走系统部分完整复刻了扭杆悬挂结构，每侧的负重轮、主动轮、诱导轮以及托带轮的相对位置严格匹配实车安装边界，履带采用单销式履带板结构，建模时还原了履带板之间的铰接间隙，可直观展示履带在过障、转向过程中的运动轨迹，负重轮的轮缘、减震胶圈结构都做了细节还原，能清晰呈现悬挂系统在承重状态下的行程范围，为后续做行走系统动力学仿真提供基础结构参考。车体部分的装甲板采用多面体倾斜布局设计，首上、首下装甲的倾斜角度经过匹配校验，既符合实车的防弹外形设计逻辑，也明确了各装甲板之间的焊接连接位置，车体顶部的舱门、散热窗、检修口的位置都按照实车布局设置，可直观展示车内动力舱、战斗舱、驾驶舱的空间分隔。传动系统的建模覆盖了从动力输出端到主动轮的完整传动路径，包括变速箱、侧减速器、传动轴等部件的相对安装位置都做了还原，能清晰展示动力传递的走向，方便理解履带车辆的动力分配逻辑。建模过程中对各部件的安装接口做了对应处理，比如悬挂扭杆与车体侧甲板的安装座、负重轮与平衡肘的连接轴、主动轮与侧减速器输出轴的配合面都保留了准确的配合尺寸边界，可直接用于结构干涉检查、装配工艺模拟，也能作为装甲装备结构教学、影视道具建模的基础参考框架，帮助从业者快速理解二战履带装甲车辆的布局逻辑与结构设计特点。
