24V发动机驱动发电机外观结构

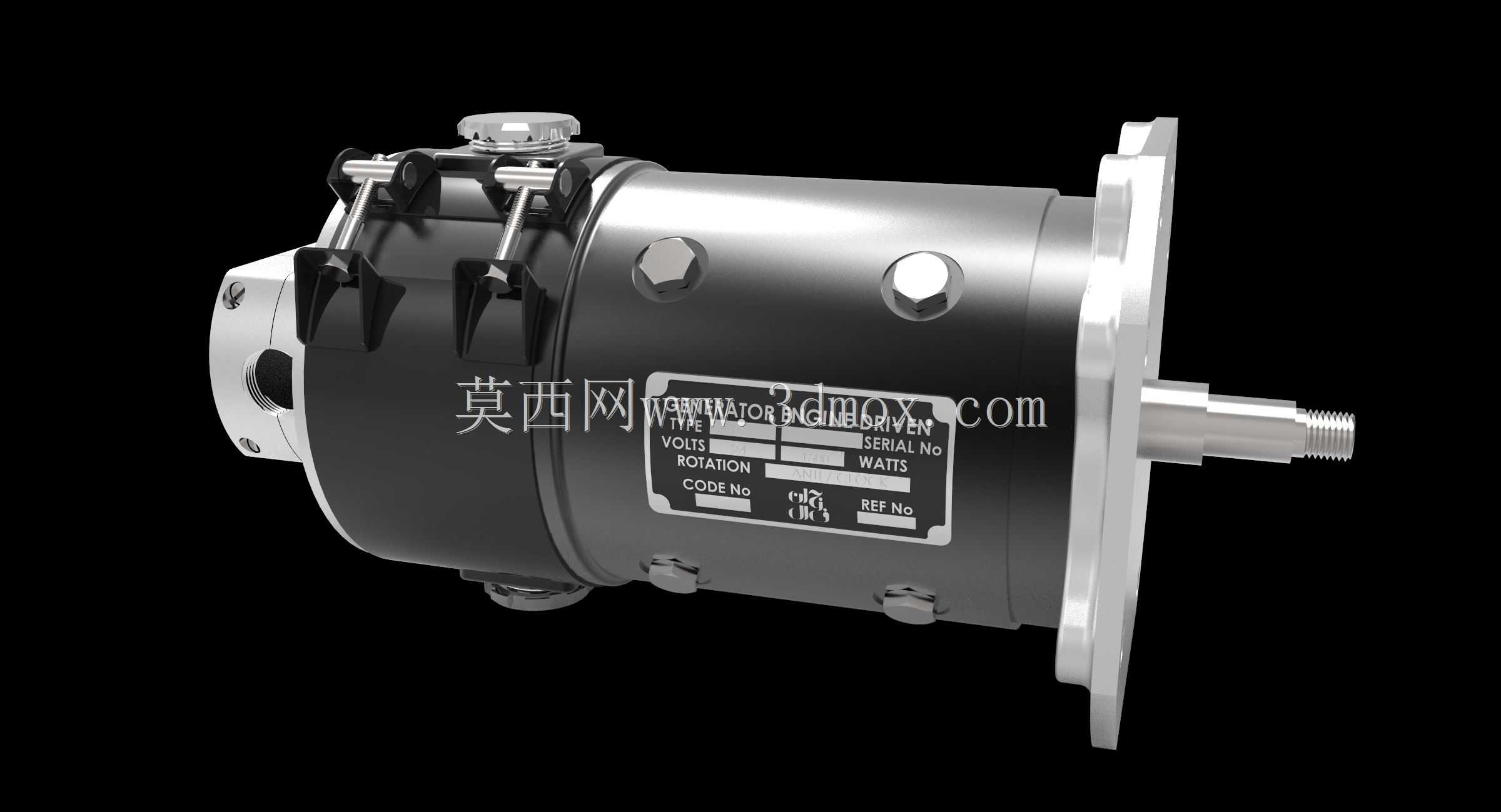

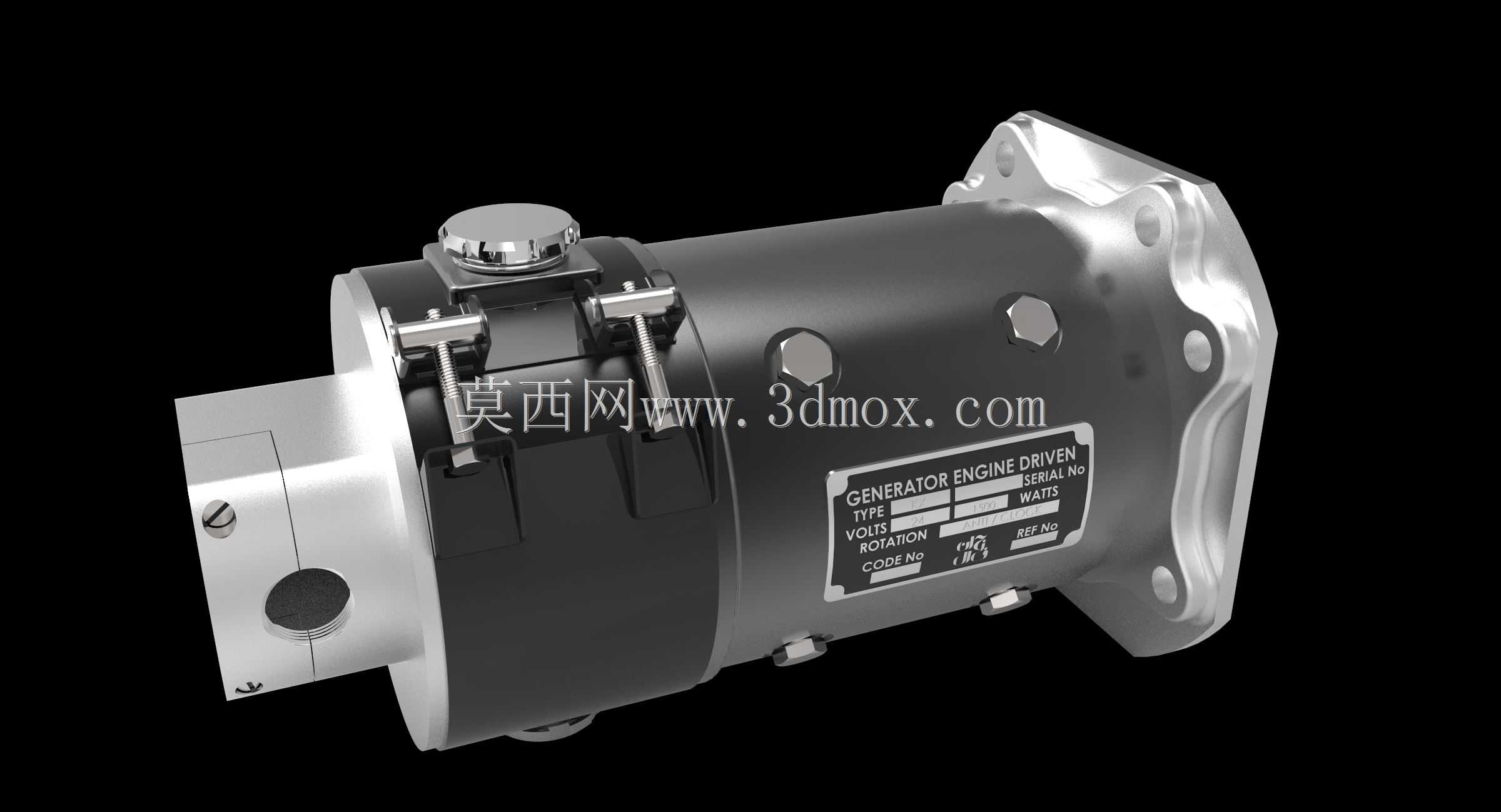

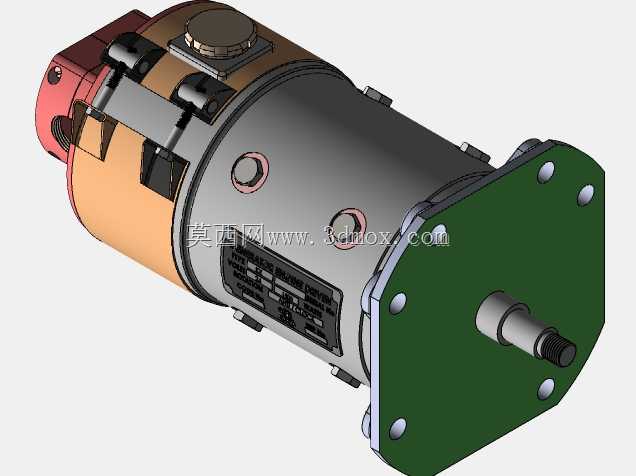

这款24V发动机驱动发电机，主要适配以内燃机为动力源的移动作业设备、特种车辆、小型工程机械的车载供电场景，在发动机运转过程中完成机械能到电能的转换，为车载电控系统、照明单元、作业执行器件提供稳定的24V直流供电，同时可对车载储能蓄电池进行浮充补能，保障设备在无外接市电的野外作业场景下持续供电。从结构设计来看，该模型仅还原外部装配形态与安装接口，未构建内部绕组、整流模块、转子轴系等深层零件，建模过程中参考实物的实测基础尺寸与公开外观图像完成轮廓拟合，机身铭牌区域做了模拟3D印字的深度效果，还原实物的标识特征，无加密特征可直接用于装配干涉校验、布局演示场景。安装边界层面，该发电机采用法兰对接式安装结构，端侧的法兰安装面预留了对应规格的螺栓过孔位，可直接与发动机齿轮室侧的预设安装座贴合定位，轴向伸出的驱动对接端可与发动机侧的传动结构匹配，安装时需保证驱动轴的同轴度偏差在允许范围内，避免运转过程中出现偏磨、异响问题。机身整体采用圆柱筒式壳体结构，侧部分布的内六角螺塞为机身装配、检修的工艺孔位，顶部设置的接线端子防护盖可避免户外作业时泥水、灰尘侵入接线部位，降低接线柱锈蚀、接触不良的故障概率。实际选型应用中，这类发电机的安装位需预留足够的散热间隙，筒状壳体表面的散热结构可依靠设备行驶或作业时的迎面气流完成自然散热，无需额外加装散热辅件；机身侧的标识区域清晰标注了额定参数、旋转方向等核心信息，建模时还原了铭牌的凹凸质感，可用于产品展示、维修培训类的三维演示场景。对于结构设计从业者而言，该模型可直接用于动力舱布局的干涉检查，核对发电机与周边管路、线束、支架的安全间隙，提前规避实装阶段的空间冲突问题；安装法兰的孔位尺寸、轴伸端的配合尺寸均参照实物比例还原，可作为前期选型布局的参考基准，减少反复测绘的工作量。
