M1加兰德步枪配套弹药夹结构三维建模

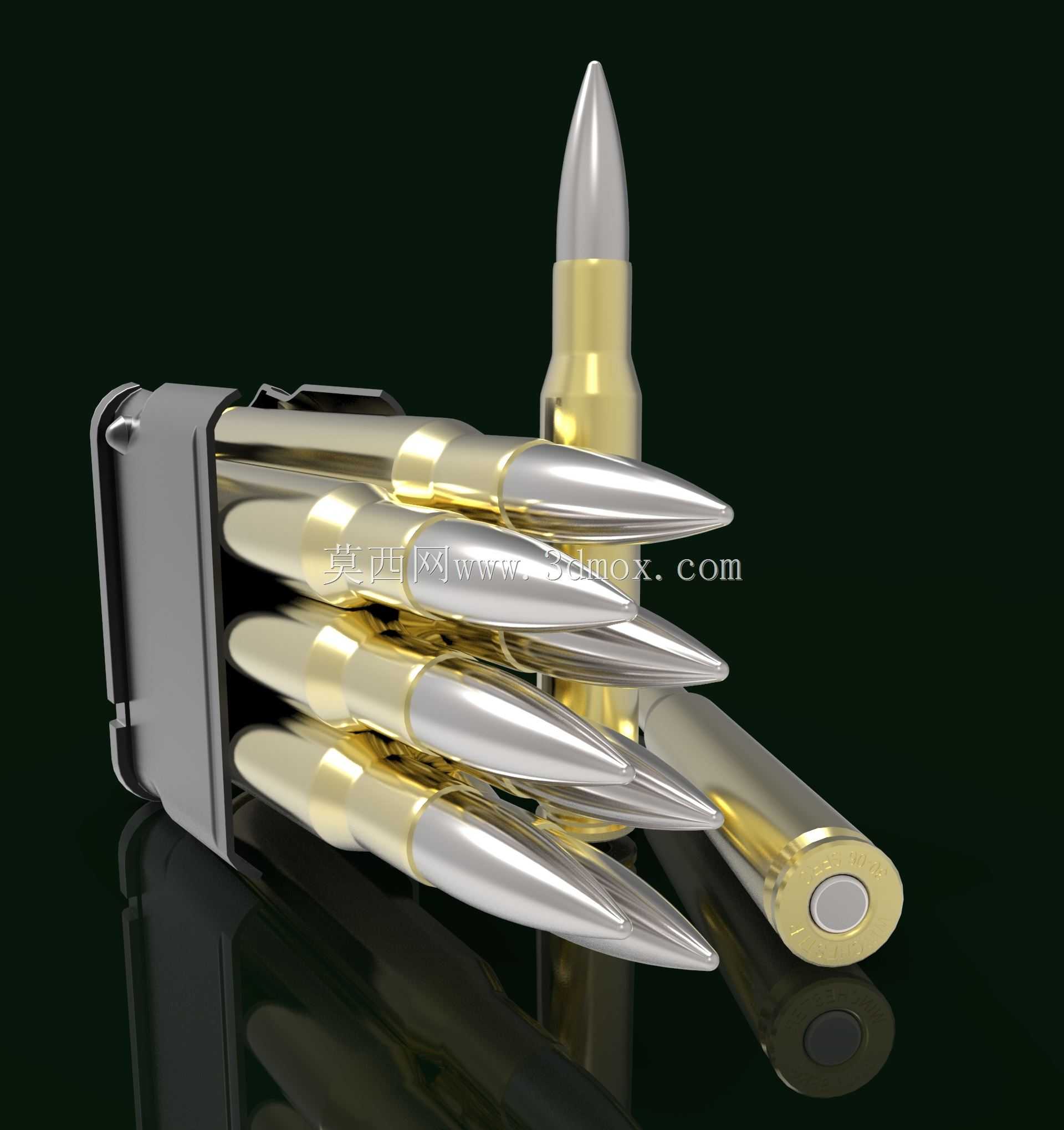

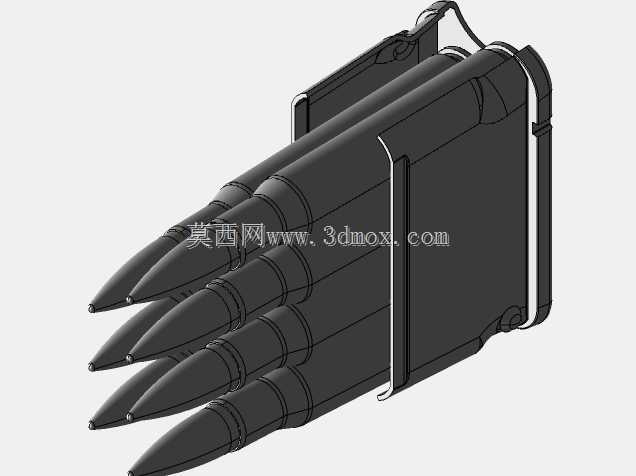

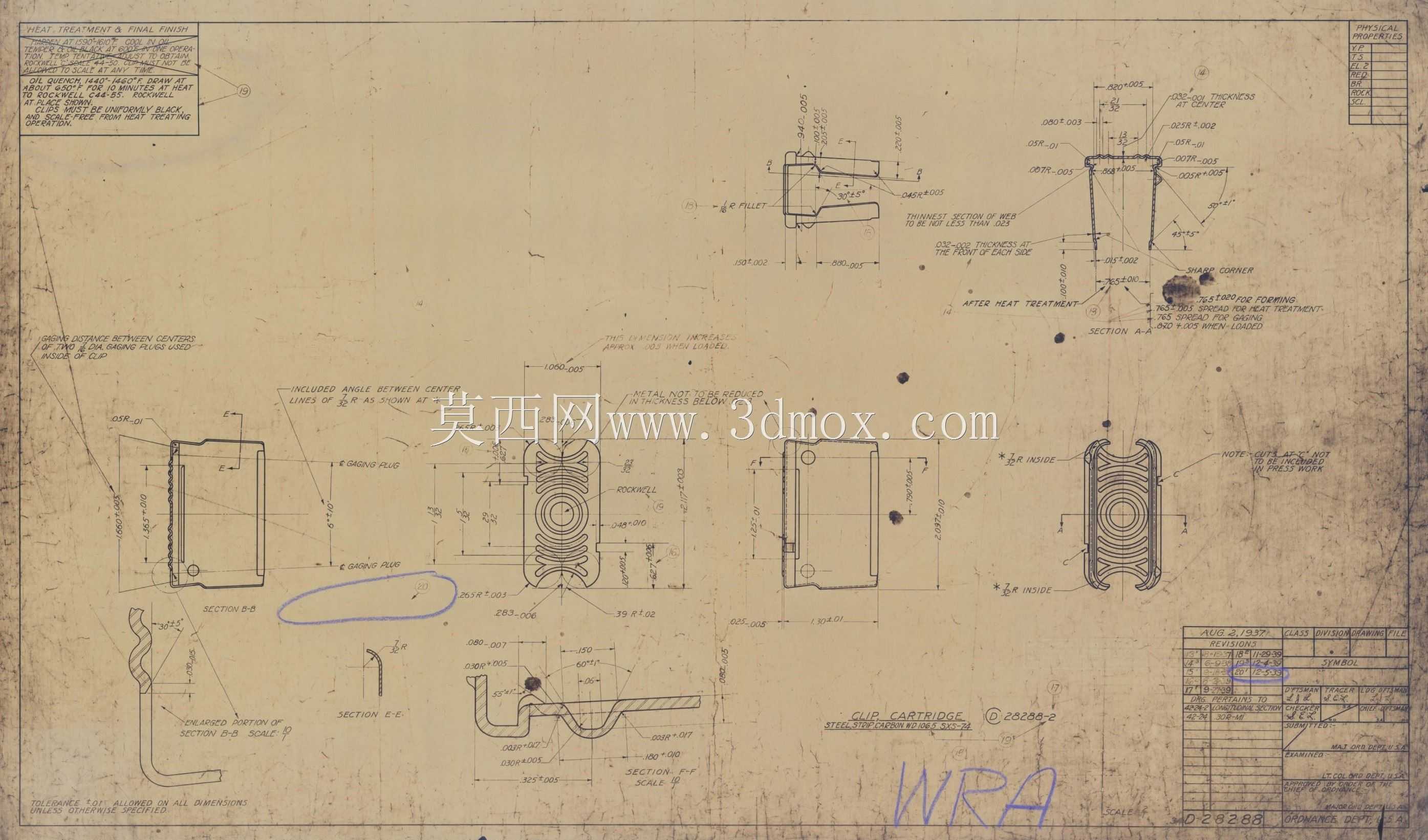

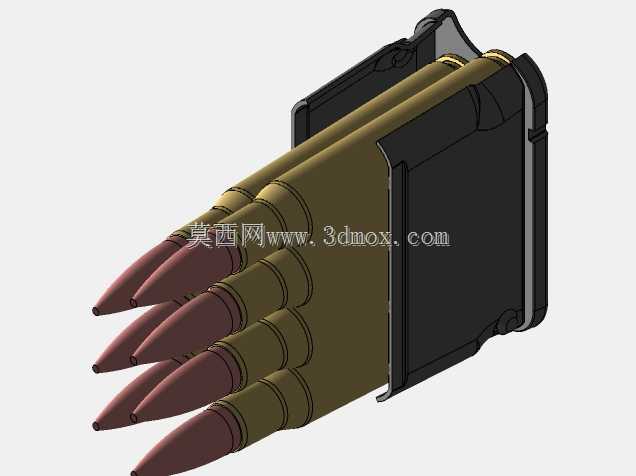

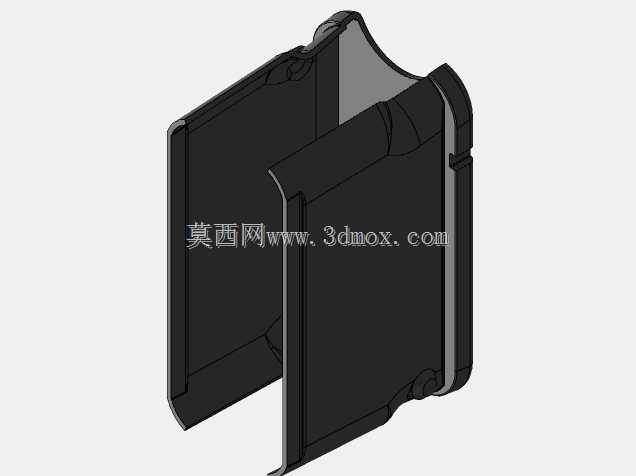

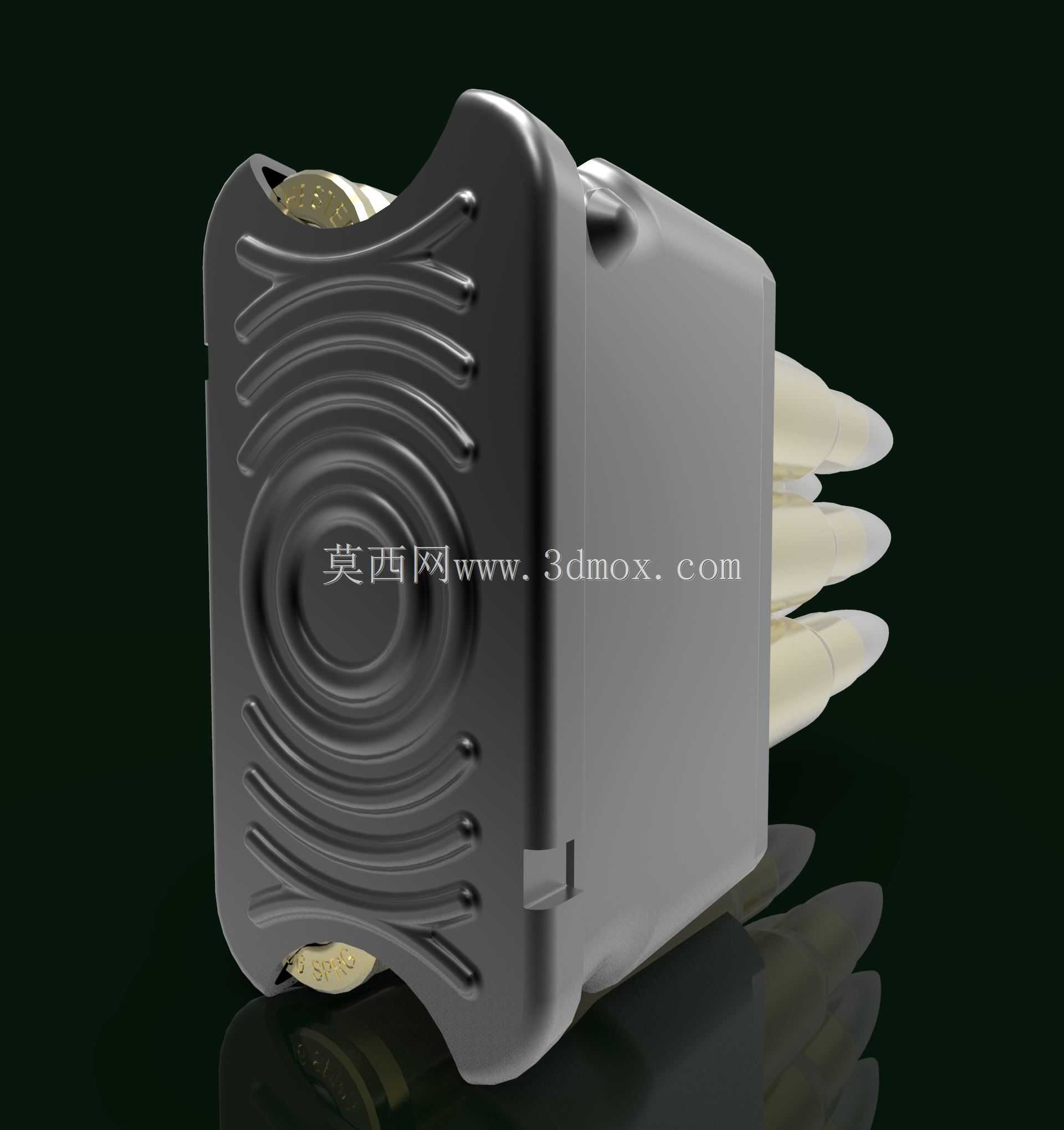

本次建模的弹药夹是M1加兰德半自动步枪的核心供弹配套部件，在轻武器装备体系中承担着弹药规整、快速供弹的关键作用，主要应用于步兵轻武器实装操作训练、枪械结构教学演示、军事题材仿真道具制作、虚拟战场环境搭建等场景，能够为枪械原理展示、战术模拟训练、军工文创开发提供精准的结构参考。从实际使用功能来看，该弹药夹为双排漏夹结构，可一次性容纳8发.30-06口径步枪弹，装填时可整体压入步枪弹仓，在最后一发子弹射击完成后，漏夹会被弹仓机构自动弹出，同时发出标志性的金属碰撞声响，既能够大幅缩短步兵装填弹药的操作时间，也能为射手提供清晰的弹药耗尽反馈，是M1加兰德步枪区别于同时期其他栓动步枪的核心结构特征之一。在设计思路层面，建模过程完全还原实装的结构逻辑：首先依据实装测绘的尺寸参数，确定漏夹的整体外形轮廓与安装边界，整体长度适配M1加兰德弹仓的内部容纳尺寸，宽度与弹仓抱弹口的限位尺寸完全匹配，确保压入、弹出动作的结构逻辑与实装一致；其次针对弹夹的抱弹齿结构做了精准还原，抱弹齿的弯折角度、凸起限位尺寸完全参照实装参数，既能够保证对子弹壳体的夹持力足够稳定，避免携行过程中子弹脱落，也能保证子弹在供弹过程中可顺利被抱弹嘴推入弹膛，不会出现卡滞问题；弹夹侧壁的减重凹槽、底部的抛壳让位缺口、边缘的卷边强化结构也都做了等比例还原，兼顾结构强度与轻量化需求。从结构细节来看，配套的子弹模型也完全还原实弹的外形特征，弹壳的锥度、弹头的弧形曲率、底缘的尺寸都与实装参数一致，装入弹夹后每发子弹的排列角度、相邻子弹的贴合间隙都符合实际供弹的排布逻辑，不会出现结构干涉问题。在建模过程中，针对弹夹的薄壁冲压结构做了细节处理，还原了冲压件的壁厚均匀性特征，边缘的圆角过渡也符合冲压加工的工艺特点，没有出现不符合加工逻辑的尖锐棱角；子弹的弹壳与弹头衔接位置的辊沟、底火的凹陷结构也都做了精细化呈现，能够满足近距离渲染展示、结构拆解演示的精度需求。对于结构设计从业者而言，该模型可用于研究轻武器供弹机构的动作逻辑，理解双排供弹具的排布设计思路，也可作为冲压薄壁零件建模的参考案例，掌握薄壁弯折、限位结构、让位结构的建模技巧；在虚拟仿真场景中，该模型可直接导入战术模拟引擎，作为轻武器交互操作的配套部件，实现装填、射击、抛夹的全流程动作模拟；在实物复刻领域，该模型的尺寸参数可直接作为3D打印、机加工的参考依据，制作等比例的仿真教具或道具。
