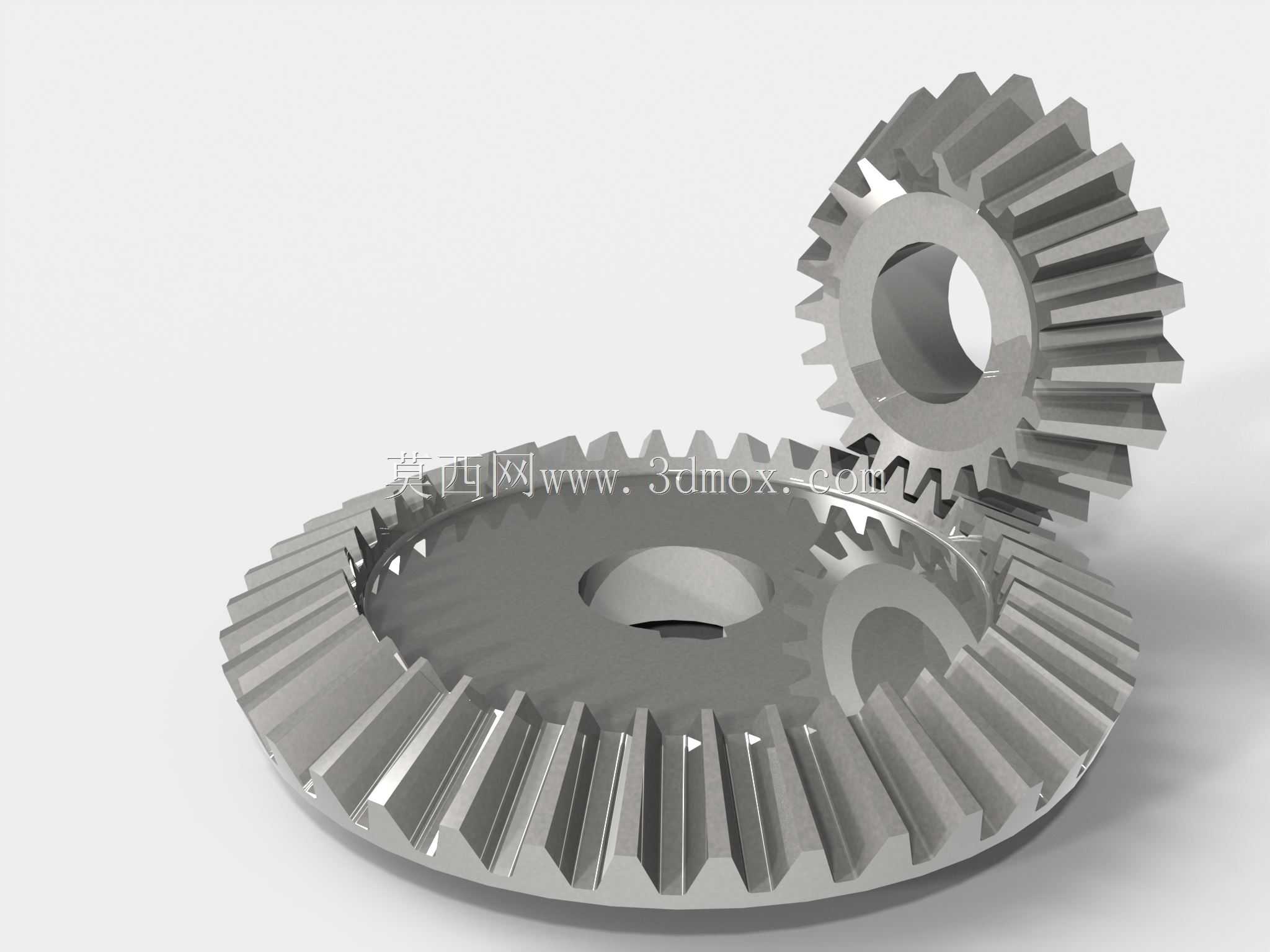

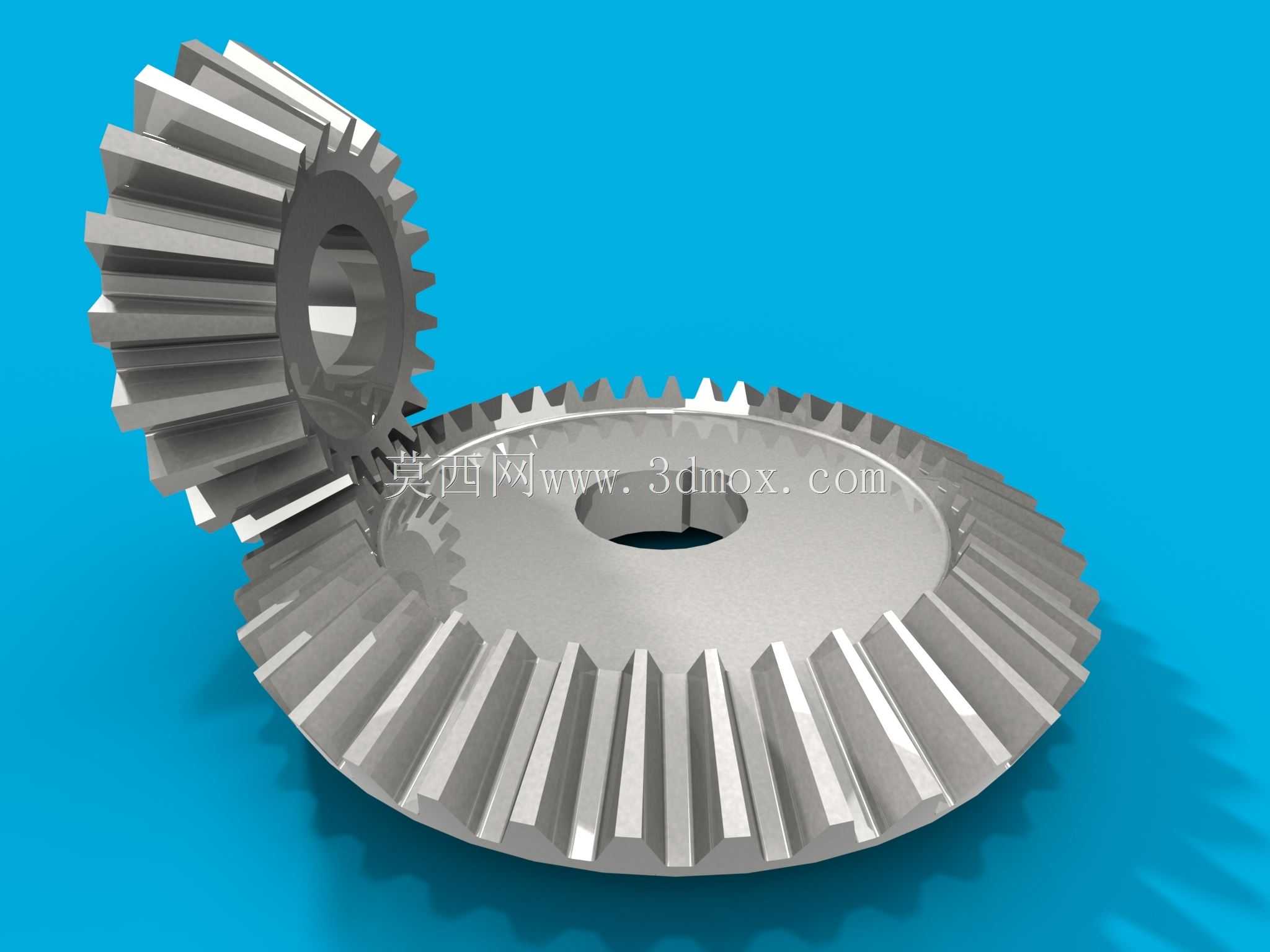

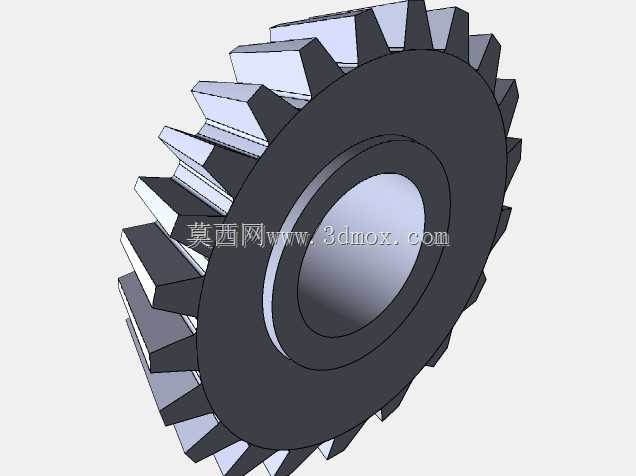

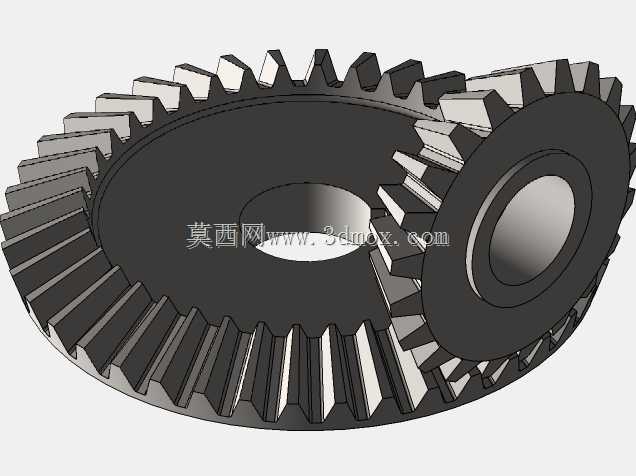

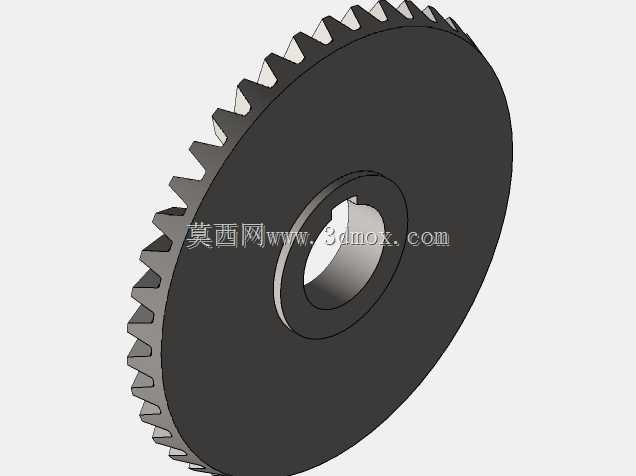

正交啮合直齿锥齿轮传动组件

这套锥齿轮传动组件主要用于实现两相交轴之间的动力与运动传递，常见于需要改变传动方向的机械结构中，在农业机械的动力输出端、轻工设备的进给机构、小型机床的分度传动单元、输送设备的转角换向结构中都有广泛应用，能够在空间受限的安装场景下完成90度交错轴的扭矩传输，适配中低速、中等载荷的传动工况，相比平行轴传动部件更节省设备内部的排布空间。从功能特性来看，该组锥齿轮采用直齿齿形设计，齿向沿齿轮圆锥母线方向分布，啮合过程中齿面接触为线接触形式，传动效率较高，加工与装配难度相对螺旋锥齿轮更低，日常维护更换的成本也更可控，能够稳定传递额定范围内的回转扭矩，在传动过程中可保持固定的传动比，保证输入端与输出端的转速匹配精度，避免传动过程中出现转速波动过大的问题。在设计思路上，该组齿轮以等顶隙收缩齿为基础设计逻辑，两个配对齿轮的节锥顶点重合，齿顶间隙沿齿长方向保持一致，能够避免轮齿啮合时出现齿顶与齿根的干涉问题，同时提升齿根部位的强度，延长轮齿的使用寿命；齿面经过合理的参数匹配，重合度满足平稳传动的要求，可降低啮合过程中的冲击与噪音，轮齿的齿厚从大端到小端均匀收缩，既保证了大端齿面的接触强度，也兼顾了小端的结构刚性，避免小端轮齿在载荷冲击下出现断齿问题。从外形与安装边界来看，两个配对齿轮分别带有中心安装孔，孔位可与对应直径的传动轴通过键连接实现周向固定，齿轮背面带有定位端面，可与轴肩贴合完成轴向定位，安装时需要保证两个齿轮的节锥母线准确对齐，轴向位置调整到合适的啮合侧隙，避免侧隙过大导致传动回差超标，或是侧隙过小出现卡滞、齿面磨损加剧的问题；齿轮整体采用金属质感的结构设计，轮齿的齿顶、齿根过渡平滑，没有尖锐的应力集中棱角，可有效降低长期载荷作用下的结构疲劳风险，适配常规的脂润滑或油润滑工况，能够在常规工业环境下长期稳定运行。
