交错轴传动用锥齿轮啮合结构设计

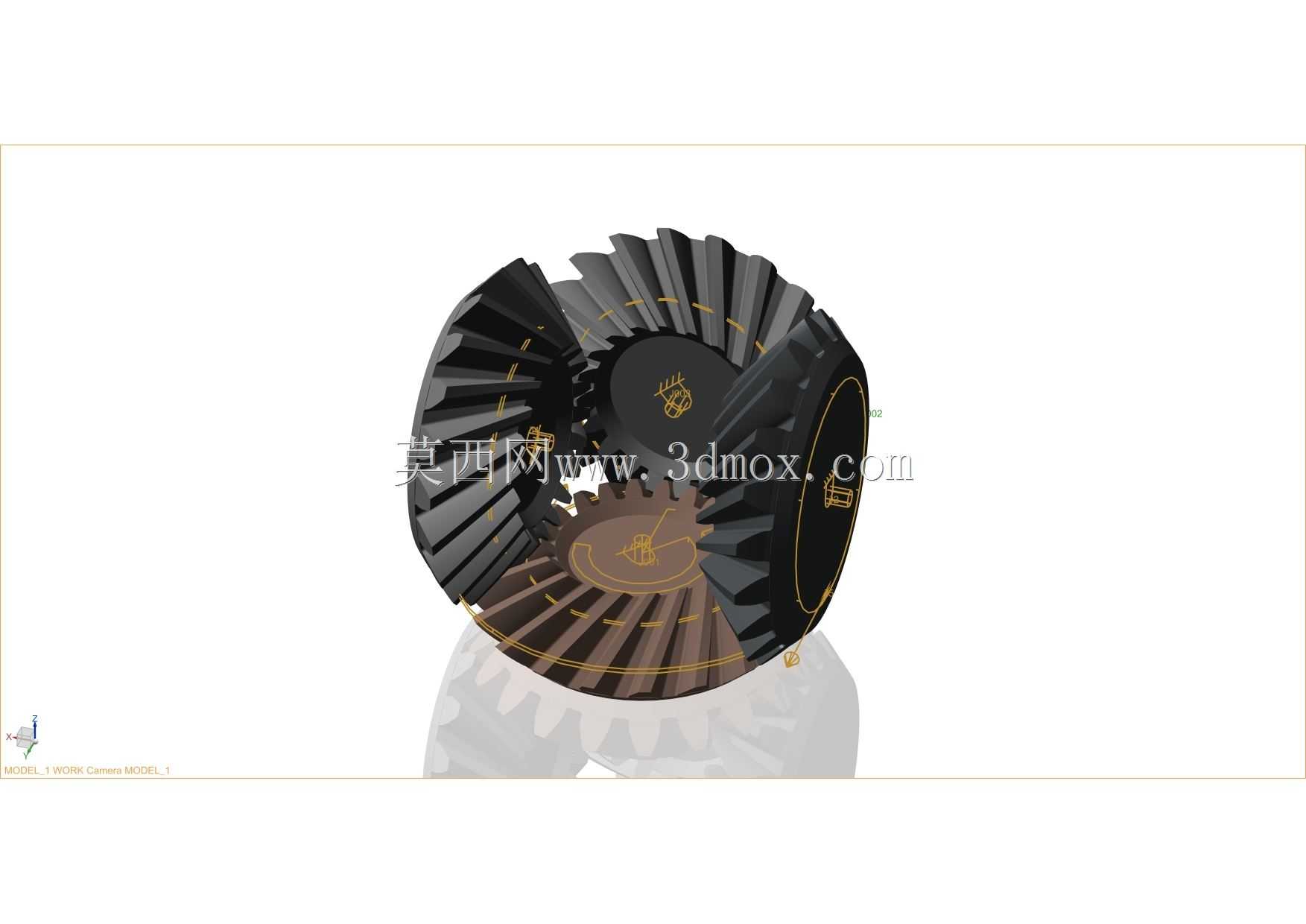

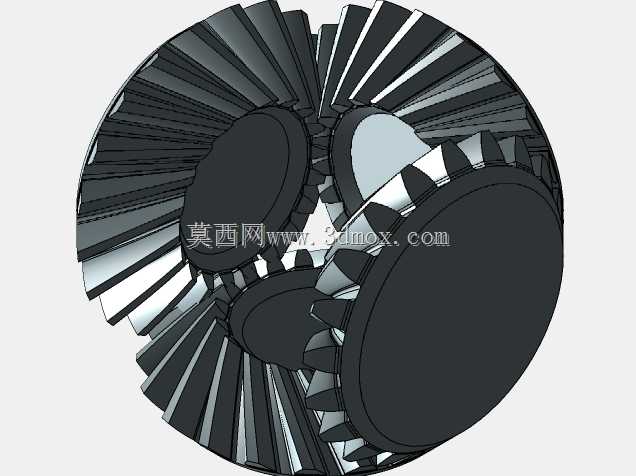

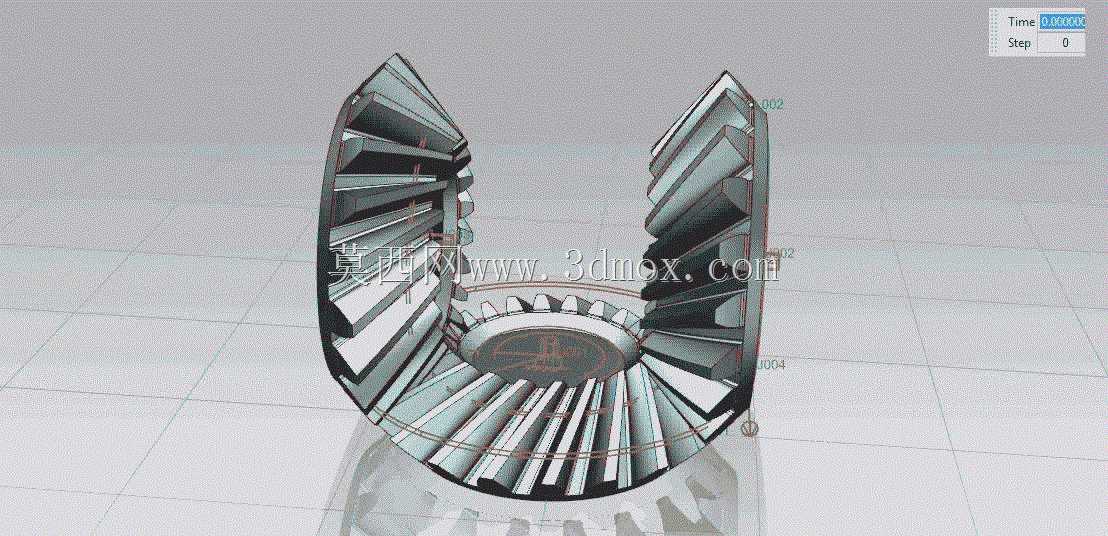

锥齿轮作为相交轴或交错轴动力传递场景下的核心传动部件，广泛应用于汽车驱动桥差速机构、机床主轴进给传动箱、工业机器人关节减速单元、农业机械行走系统、矿山设备动力换向机构等需要改变动力传输方向的工况中，能够在紧凑的安装空间内实现两垂直或呈固定夹角轴系间的扭矩与转速传递，相比平行轴圆柱齿轮，可大幅缩减传动系统的轴向排布空间，提升整机结构的集成度。本次呈现的锥齿轮啮合结构，在设计阶段首先围绕目标工况的传动比、额定传递扭矩、输入转速、轴交角参数完成齿形参数推导，采用渐开线齿形设计保证啮合过程中传动比恒定，降低传动过程中的冲击、振动与噪音，齿向修形参数经过反复校核，可抵消安装误差与负载下的轴系变形带来的啮合偏载问题，避免齿面局部应力集中导致的早期磨损、点蚀甚至断齿失效。结构设计上，两配对锥齿轮的节锥顶点严格重合，背锥面与节锥面保持垂直，轮齿从大端到小端呈渐缩形态，既保证啮合过程中齿面接触轨迹沿齿长方向均匀分布，也兼顾了加工过程中的刀具退刀空间与装配时的调整余量。安装边界方面，齿轮轮毂的定位轴孔采用基孔制公差设计，轴孔端面与轴线保持严格垂直度，可通过平键或花键与传动轴实现周向固定，轮毂端面预留的锁紧螺纹孔可配合圆螺母实现齿轮的轴向定位，防止正反转切换过程中出现轴向窜动；齿轮大端外径、轮冠距、安装距参数均经过匹配校核，可直接适配对应规格的传动箱腔体，装配时仅需通过调整垫片控制两齿轮的啮合侧隙，即可达到理想的啮合接触斑点，无需额外进行复杂的齿面修配。功能特性上，该啮合结构可实现90度轴交角下的等速或变速传动，齿面经过接触强度与弯曲强度双重校核，在额定负载下可保持长期稳定运行，轮齿根部采用圆弧过渡设计降低应力集中系数，可承受短时过载冲击，适配频繁正反转的工况需求；啮合过程中多齿同时参与接触，传动平稳性优异，可有效降低传动系统的噪音水平，满足高精度传动场景的使用要求。
