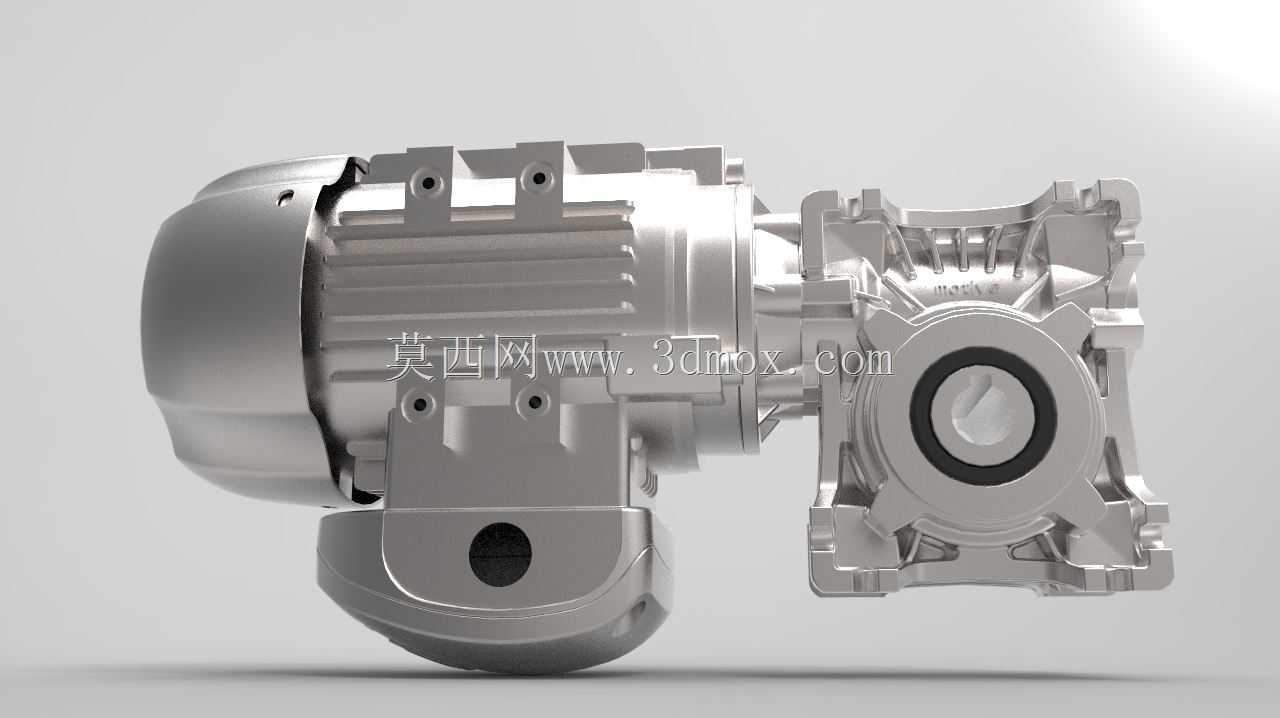

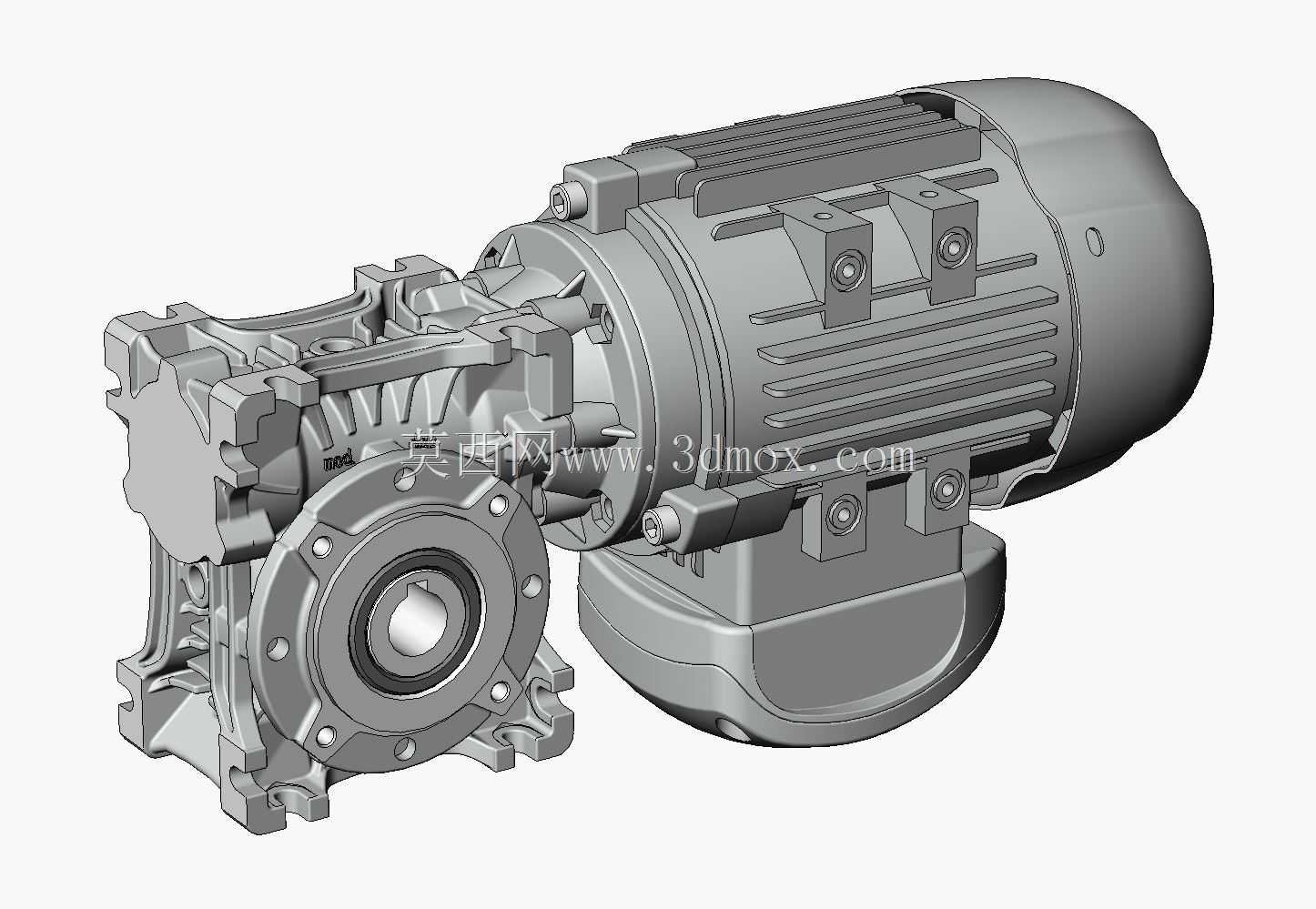

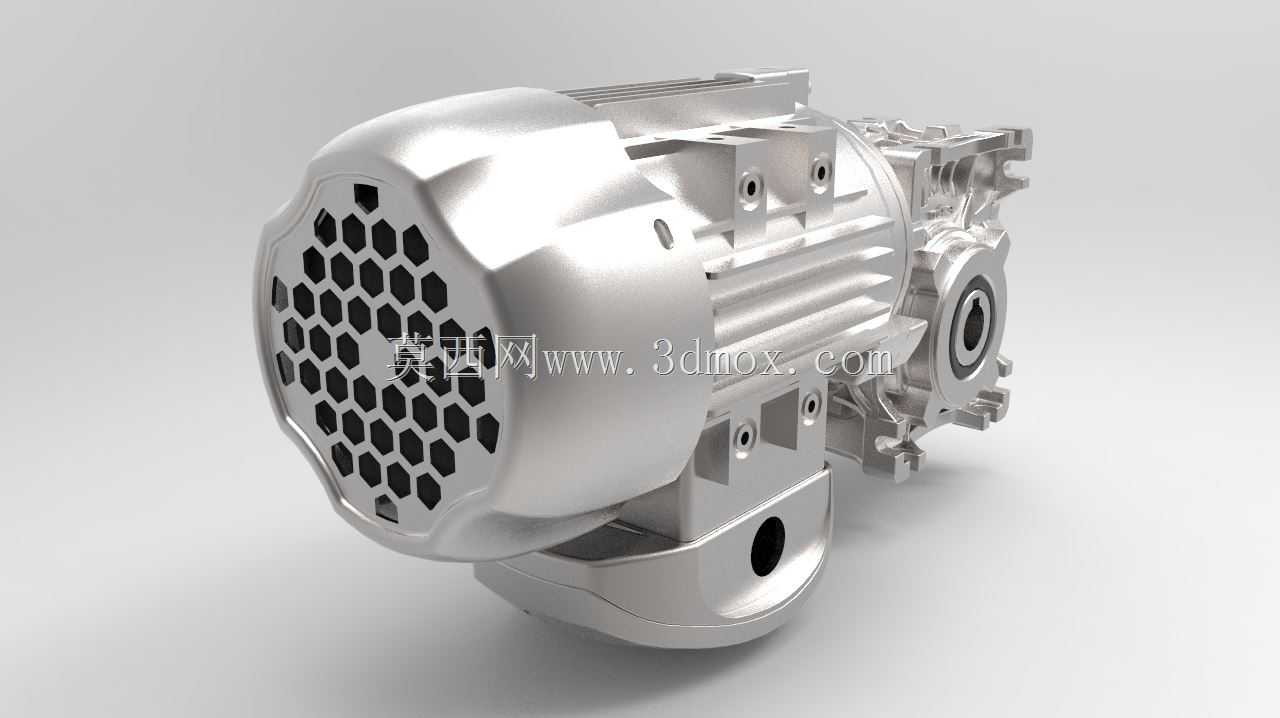

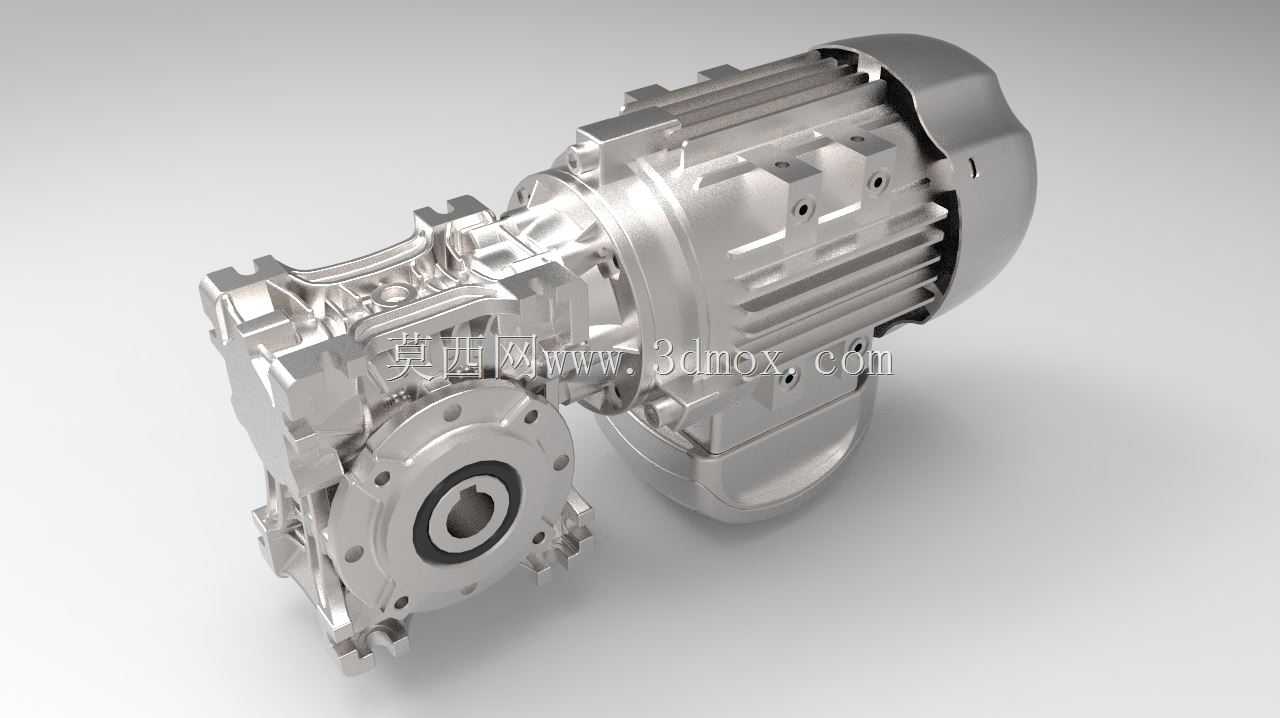

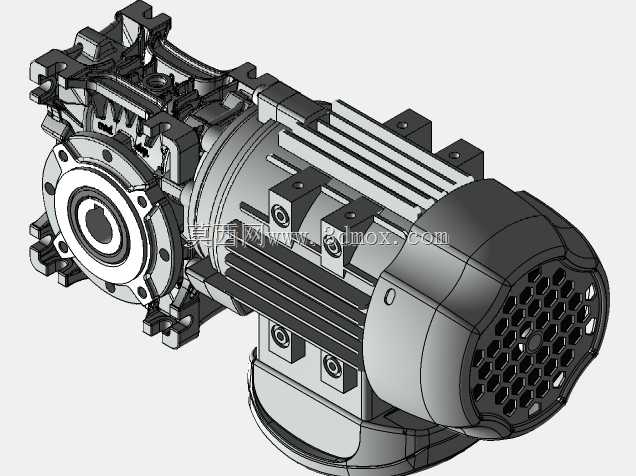

63规格电机搭配40蜗轮减速传动组件

这套动力传动组合在轻工输送、小型包装设备、食品加工流水线这类对安装空间有严格限制的场景中适配性极强，不少中小型自动化设备的驱动端都会选用这类小规格电机搭配蜗轮减速的结构，核心是用紧凑的结构实现低转速大扭矩的动力输出，避免额外搭建减速链路带来的空间浪费。从实际选型角度看，63机座的电机本身输出转速较高，直连负载时扭矩往往无法满足设备驱动需求，搭配40规格的蜗轮箱后，可通过蜗轮蜗杆的啮合传动实现固定减速比的动力转换，输出轴的扭矩会随减速比对应提升，同时具备反向自锁特性，在一些倾斜输送、需要断电锁止的工位上，能避免负载倒转带来的设备故障或安全隐患，这也是蜗轮减速结构相比齿轮减速在这类场景下的独有优势。设计层面上，这套组件的电机与蜗轮箱采用法兰直连的安装方式，连接法兰的止口、螺栓孔位完全匹配，省去了额外设计连接转接件的工作量，建模时还原了电机壳体的散热筋结构、接线盒的安装位置，以及蜗轮箱的输出轴孔、安装固定脚的所有细节，安装边界尺寸完全参照实物参数还原，输出轴的键槽尺寸、安装法兰的孔位分布都做了精准复刻，选型人员可以直接将模型导入装配体中做干涉检查，不需要反复核对安装尺寸。蜗轮箱部分采用中空输出轴的设计，可直接穿入设备的主动辊轴，通过键连接传递扭矩，相比带输出轴的结构能进一步缩短轴向安装尺寸，对于轴向空间紧张的设备布局十分友好；箱体上的安装固定脚预留了螺栓安装孔，可直接固定在设备的安装基板上，安装时只需要保证电机轴与蜗轮箱输入轴的同轴度，就能避免运行时的异常振动和磨损。在日常设备维护场景中，这类组件的模型也能用于维修拆装的模拟，确认蜗轮箱注油孔的位置、电机接线盒的走线空间是否会被周边结构遮挡，提前规避装配和维护时的干涉问题，不少做小型专机设计的工程师，在方案阶段就会直接调用这类成熟的动力组件模型，把更多精力放在设备的功能结构设计上，不用从零开始绘制标准动力部件，大幅缩短方案设计的周期。需要注意的是，这类蜗轮减速结构的传动效率相比行星齿轮结构偏低，不适合长时间连续高负载运行的工况，选型时要结合设备的负载率、运行时长匹配对应的功率和减速比，模型中还原的所有外形尺寸和安装点位，都能直接用于设备的布局设计，不需要额外测绘实物。
