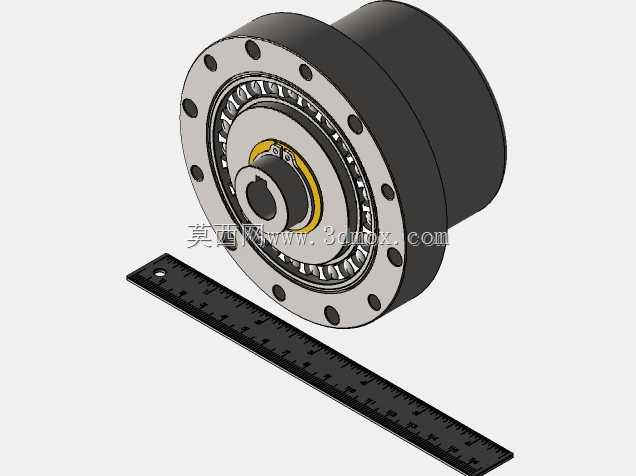

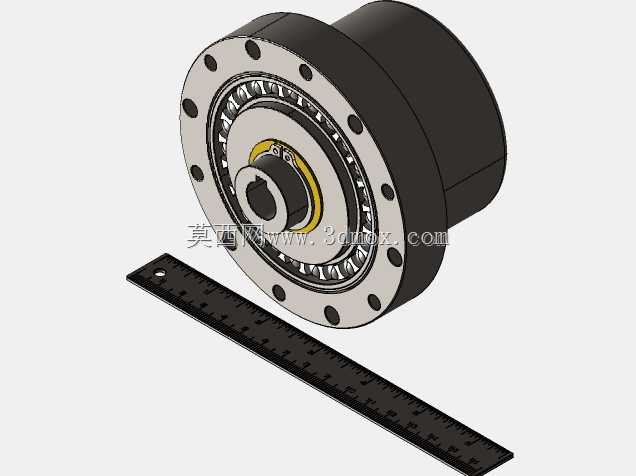

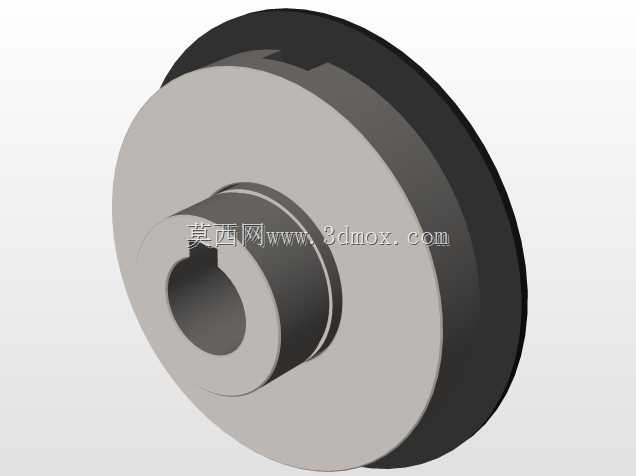

杯型谐波传动CS系列组件组结构设计

这款杯型谐波传动组件，是面向高精度传动场景开发的核心减速部件，目前广泛应用在工业机器人关节、精密数控机床进给轴、半导体晶圆搬运设备、医疗手术机器人、高精度光学检测转台等对传动精度、回程间隙、体积重量有严苛要求的领域。在实际产线运行中，这类谐波传动组件承担着将伺服电机的高转速低扭矩输出，转换为低转速高扭矩动力输出的核心作用，同时依靠自身特殊的啮合传动原理，实现极小的传动回程间隙，保障末端执行机构的定位精度达到角秒级，满足精密装配、微纳加工、精准医疗操作等场景的动作精度要求。

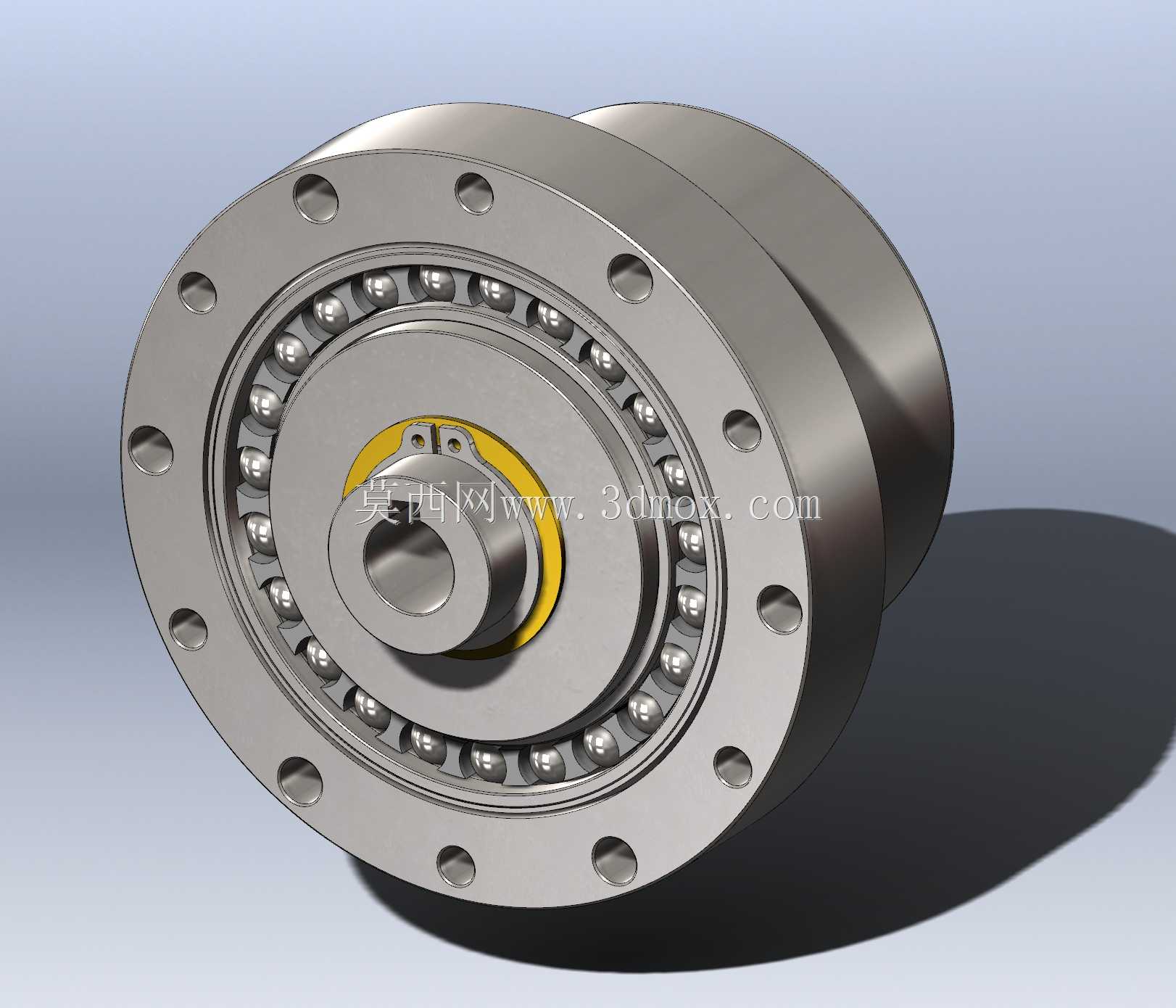

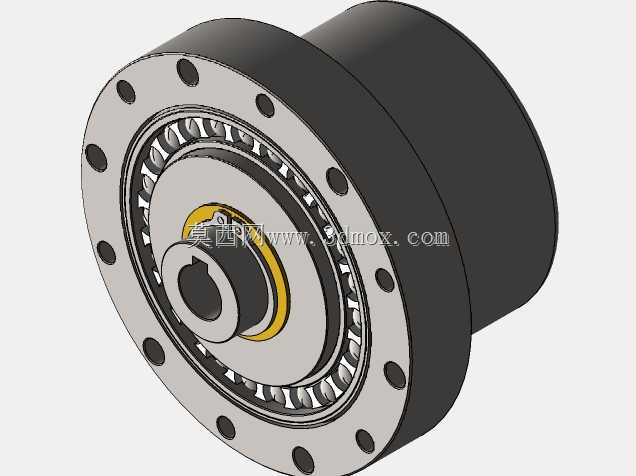

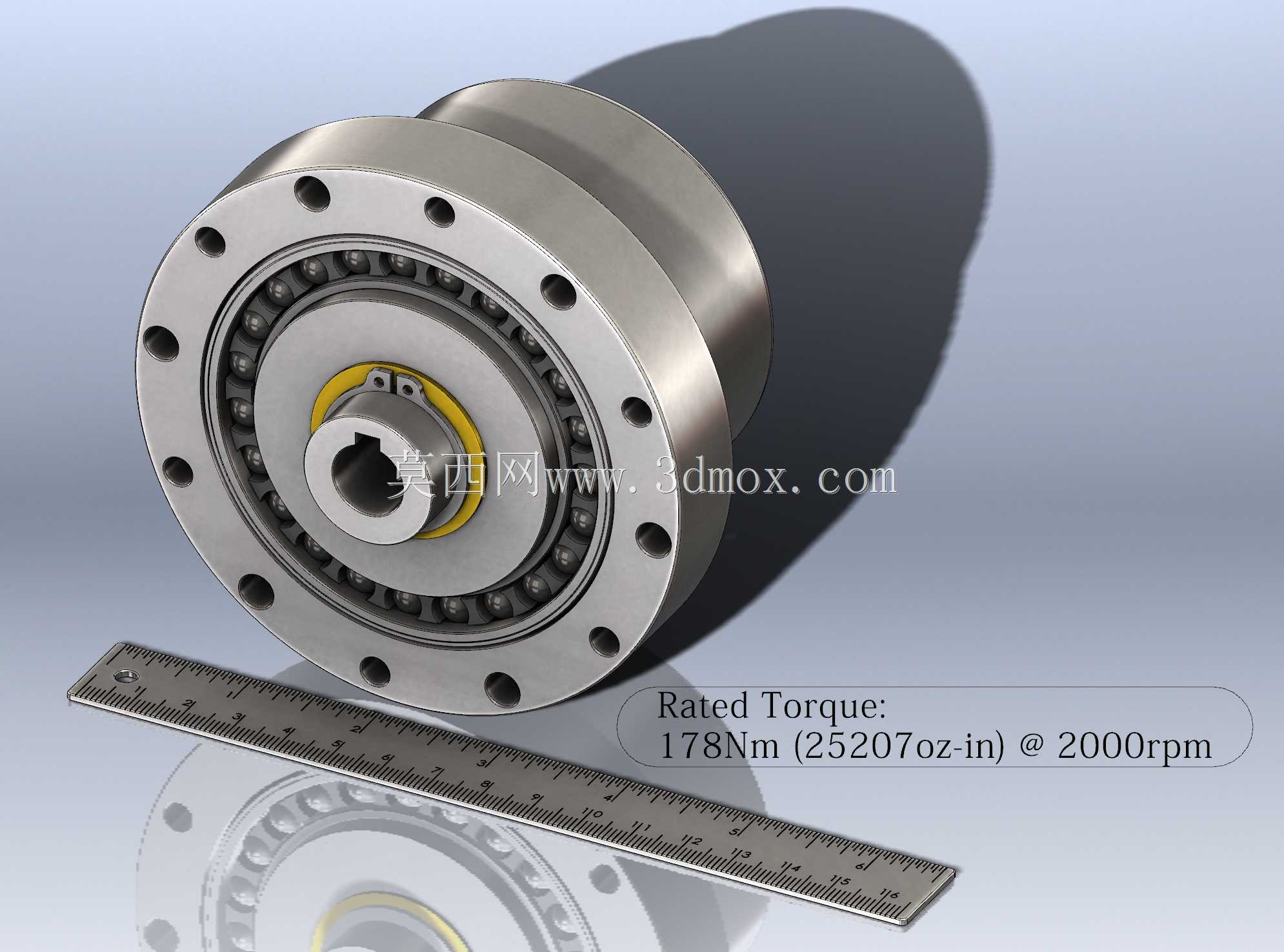

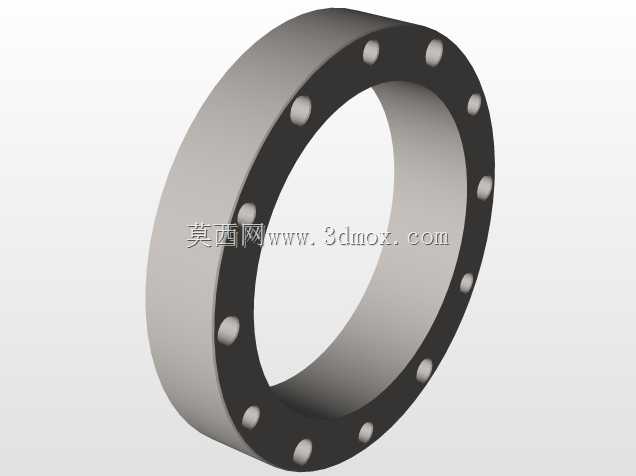

从功能特性来看，该组件采用经典的杯型柔轮结构设计，刚轮外圈设置均匀分布的安装螺栓孔，可直接与设备的固定基座端面贴合锁紧，输入端适配标准伺服电机的输出轴连接，通过波发生器的椭圆轮廓带动柔轮产生可控弹性变形，与刚轮形成少齿差啮合实现大减速比传动，额定工况下可稳定输出178Nm的扭矩，适配2000rpm的输入转速，传动过程平稳无冲击，噪音水平远低于传统齿轮减速结构。

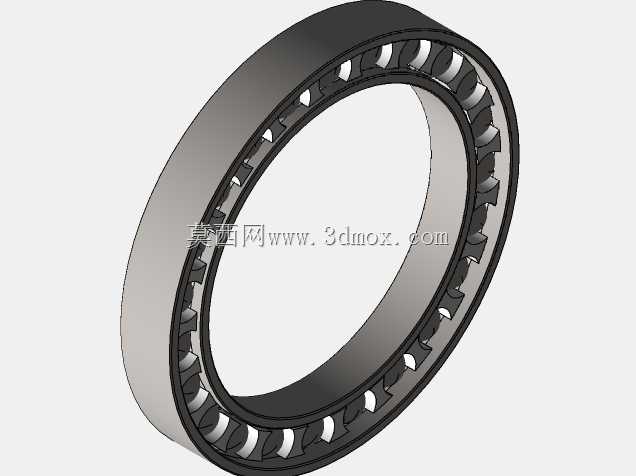

设计过程中，工程师充分考量了精密传动场景的安装边界需求，整体采用同轴式布局，输入端与输出端保持同一轴线，大幅缩减了传动机构的轴向占用空间，柔轮采用高强度合金钢材经特殊热处理工艺加工，在保证弹性变形能力的同时具备足够的疲劳强度，可承受频繁正反转的交变载荷冲击；刚轮与输出法兰采用一体化结构设计，减少了装配环节带来的累积误差，波发生器内部配套高精度交叉滚子轴承，可同时承受径向、轴向与倾覆力矩，无需额外附加支撑轴承即可直接挂载末端负载，大幅简化了用户端的安装结构设计。

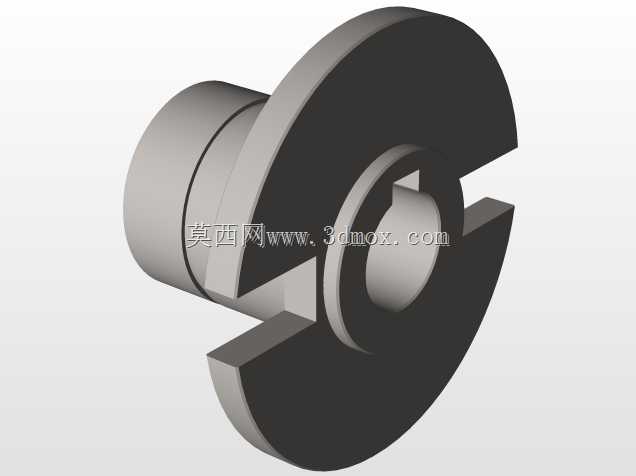

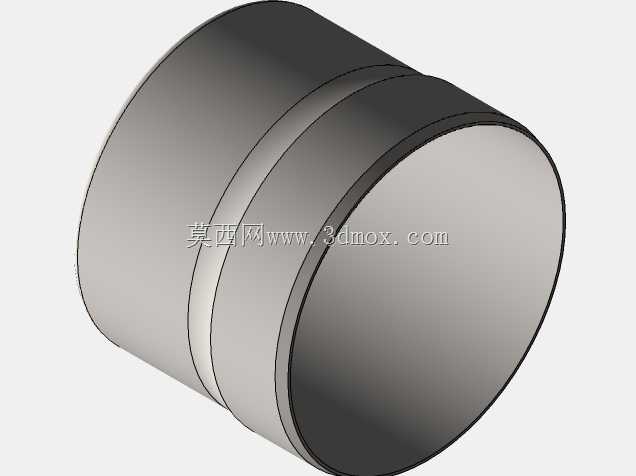

在安装适配层面，组件的法兰安装孔采用圆周等分布局，适配行业通用的安装孔位标准，输入端轴孔设计有标准键槽，可实现与电机轴的快速无间隙连接，整体外形的圆柱型轮廓可直接嵌入设备的关节腔或安装座内部，不需要额外设计复杂的避让结构，能帮助设备开发者大幅缩减整体结构体积，实现设备的轻量化、紧凑化设计，在同等输出扭矩的参数下，整体重量仅为传统行星减速器的三分之一左右，非常适合对自重有严格限制的移动机器人、航空航天配套传动机构等场景使用。
