kj66涡轮配套双法兰连接轴座结构

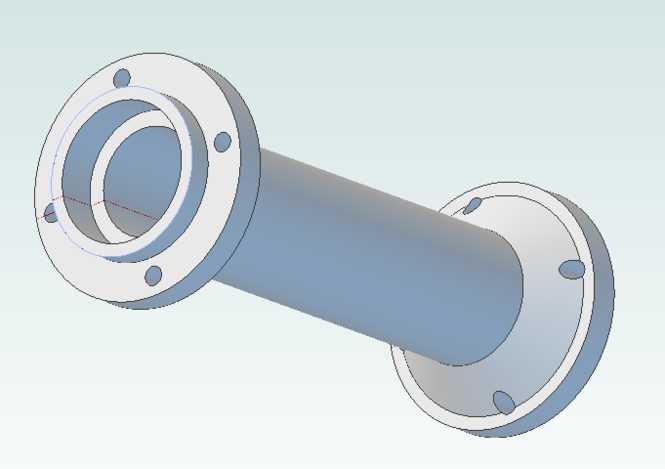

该作品为适配kj66微型涡轮的轴座结构，采用三维参数化建模方式完成整体设计，建模过程中优先保证结构同轴度与安装适配性，整体为两端带安装法兰的中空筒状结构。建模阶段首先绘制中心筒体的回转截面，通过回转特征生成主体筒身，筒体壁厚经过受力校核设定，既保证整体结构刚性，又控制整体重量适配微型涡轮的轻量化需求。两端法兰采用对称式布局设计，每个法兰端面上均匀分布四个安装通孔，孔位经过严格的同轴度与位置度约束，可通过螺栓实现与涡轮壳体、后端热节部件的稳固对接，法兰与筒体衔接处做了圆角过渡处理，避免应力集中问题，提升结构长期运行的抗疲劳性能。材质设定上主体采用航空常用铝合金材质，渲染时赋予金属哑光质感，表面做轻微的阳极氧化质感处理，还原工业金属零件的真实视觉效果，安装孔内做了深色内孔渲染，区分孔位与实体结构，提升模型的辨识度。设计过程中针对涡轮轴的穿设需求，将中心内孔做了阶梯式结构设计，可适配不同直径段的涡轮轴安装，预留轴承安装位的尺寸公差，保证轴件转动时的同轴度。当前版本已完成主体结构的建模与法兰孔位的排布，后续将针对后端热节上螺栓的进料油孔位置做进一步优化，同时调整安装平面的角度参数，适配对应飞行器的安装布局需求，模型整体结构规整，特征清晰，可直接用于微型涡轮的结构验证、安装模拟以及相关教学演示场景，建模过程中所有特征均保留参数化编辑属性，可根据实际装配需求快速调整尺寸参数。
