重载方形安装板万向脚轮结构设计

这款万向脚轮是工业移动支撑场景中极为常用的基础零部件，广泛应用于工业货架、轻型周转推车、设备移动机架、商用展架、物流周转容器等需要灵活移位与驻停的场景，能够在平整的车间环氧地坪、硬化水泥地面、商用瓷砖地面等常见硬质铺装路面上顺畅行走，为搭载的设备或载具提供稳定的移动支撑能力，解决固定安装类设备移位困难、周转载具转向灵活性不足的实际使用痛点。

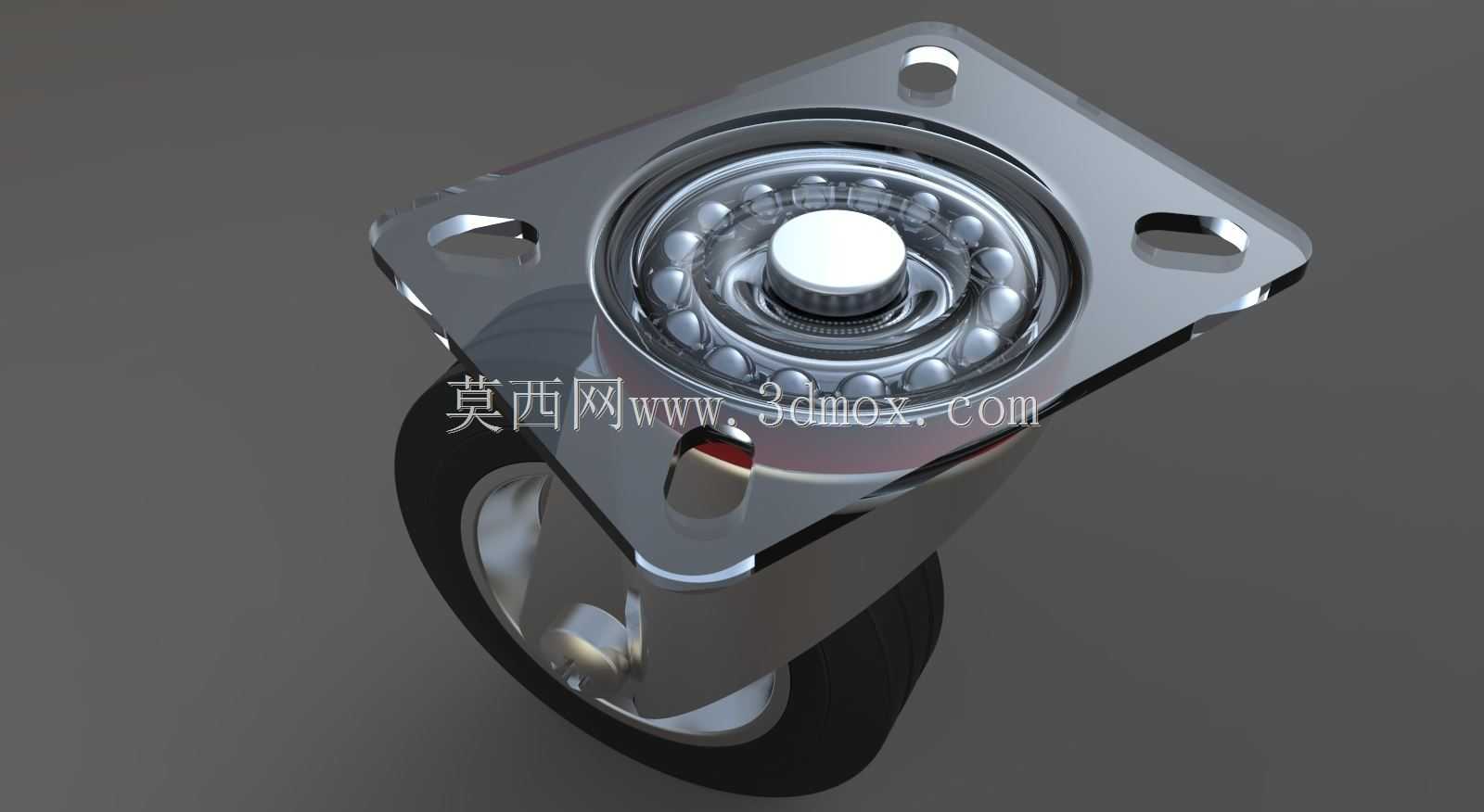

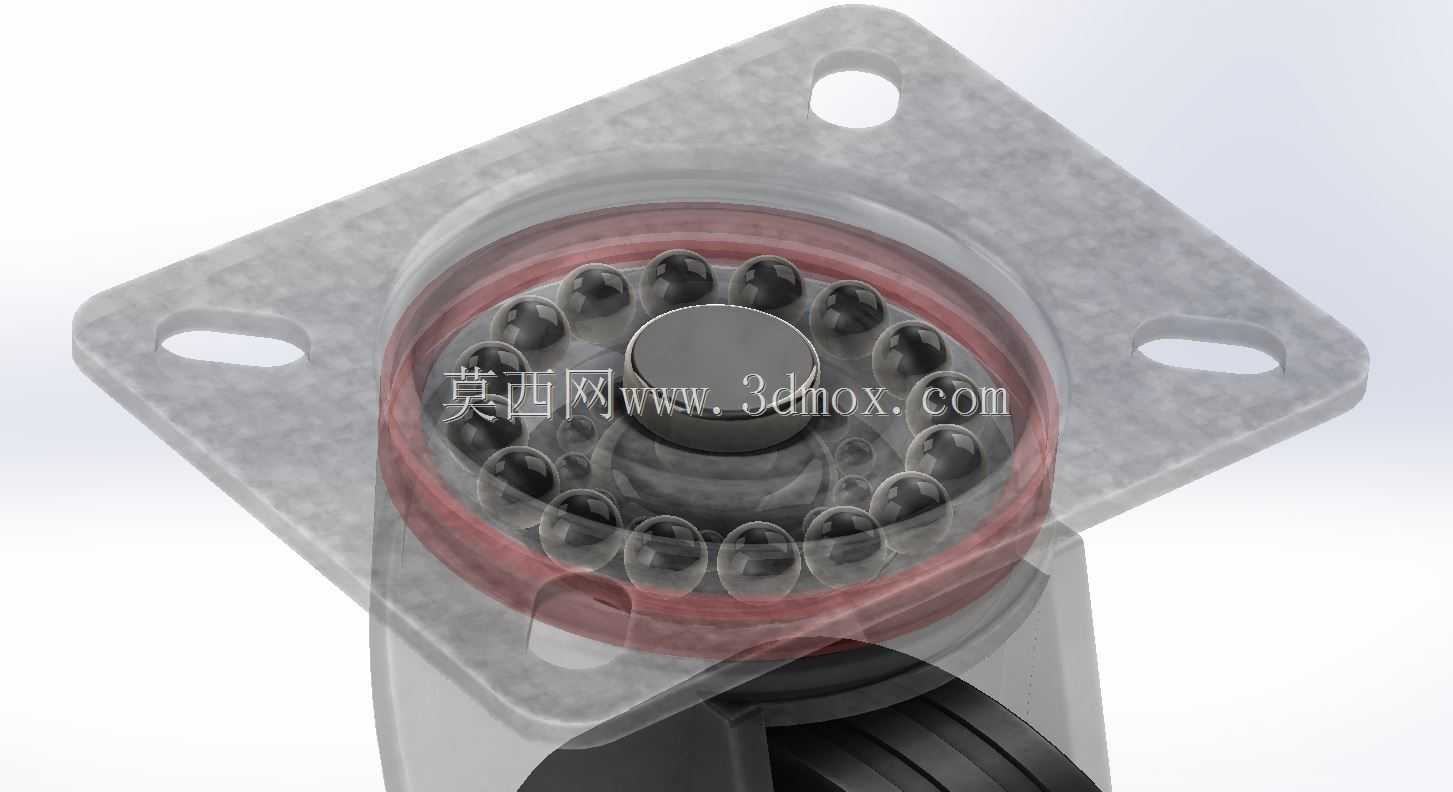

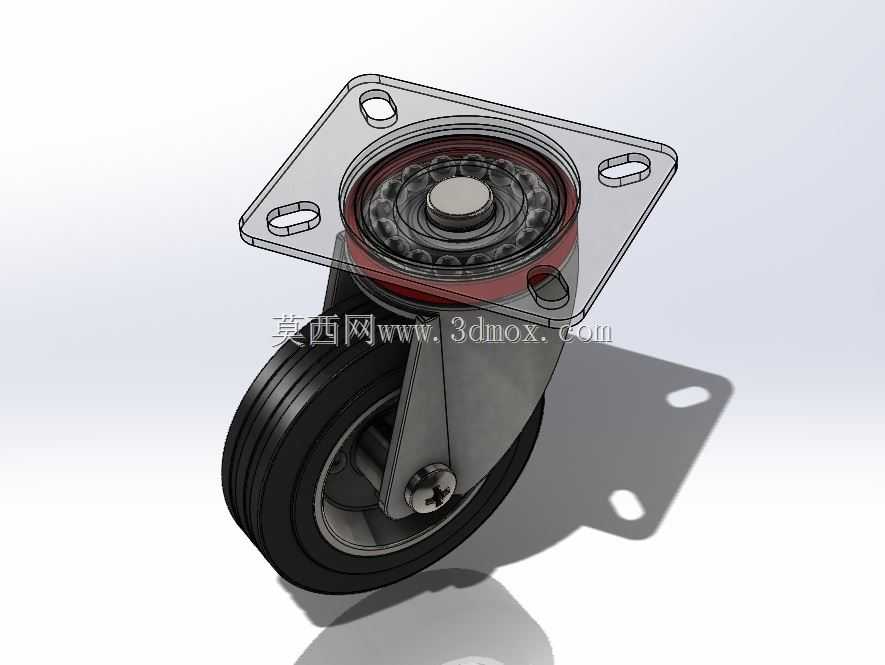

从功能特性来看，这款脚轮采用万向回转结构设计，上部回转支承内置多颗钢珠组成的回转滚道，能够实现360度无死角水平方向旋转，搭配滚轮的滚动行进，可让搭载设备完成直行、斜向移动、原地小半径转向等多种移动动作，在狭窄的车间通道、紧凑的仓储空间内也能灵活调整位置，大幅降低移位操作的人力消耗。滚轮部分采用高耐磨橡胶材质胎面，滚动过程中胎面可产生微小弹性形变，既能够吸收地面微小凸起带来的振动，避免搭载的精密设备受颠簸冲击，也能降低滚动过程中产生的噪音，适配对环境噪音有管控要求的生产车间、商用办公区域使用。滚轮内部采用金属轮毂搭配中心销轴的结构，销轴与轮毂之间设置有减摩衬套，长期滚动使用也不会出现卡滞、晃动的问题，承载稳定性优异。

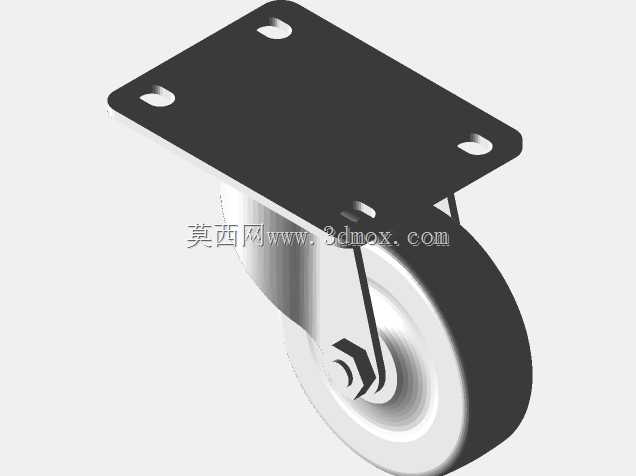

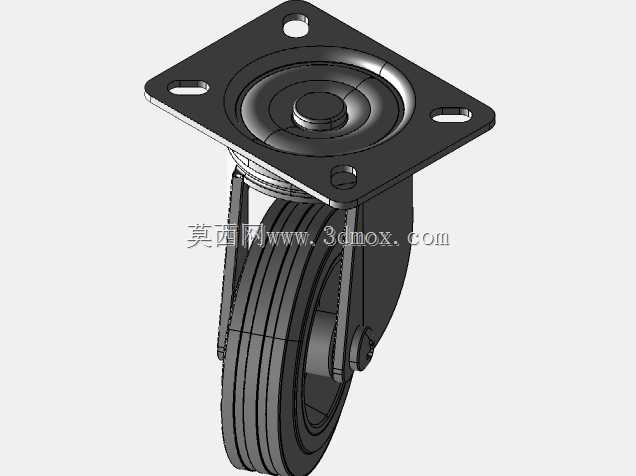

在设计思路上，这款脚轮优先兼顾了安装便捷性与承载可靠性，上部安装板采用方形平板结构，四个角位设置有长圆形安装孔，能够兼容不同孔距的安装基座，安装时无需对设备安装面做额外的扩孔、改孔加工，直接使用螺栓穿过安装孔锁紧即可完成固定，适配性极强。回转支承部分采用密封式结构设计，能够阻挡日常使用过程中的灰尘、细小碎屑进入滚道内部，避免滚道磨损导致转向卡滞，延长产品的实际使用寿命。支架部分采用加厚金属板材冲压成型，整体做防锈防腐表面处理，在潮湿的车间环境、普通户外临时使用场景下也不易出现锈蚀问题。

从安装边界与尺寸适配来看，这款脚轮的方形安装板边长适配市面主流轻型设备的安装基座尺寸，安装孔的长圆设计可覆盖相邻2-3个常规安装孔距规格，安装后整体高度处于常规轻型脚轮的标准高度区间，不会过多抬升设备的整体重心，保障设备放置与移动过程中的稳定性。滚轮直径适配日常使用场景的障碍通过能力，可轻松越过地面的细小缝隙、薄型线缆槽、微小地坪凸起，不会出现卡轮滞停的问题，单轮承载能力可满足轻型设备与周转载具的日常承重需求，多轮搭配使用时可进一步提升整体承载上限，适配不同载重等级的使用需求。
