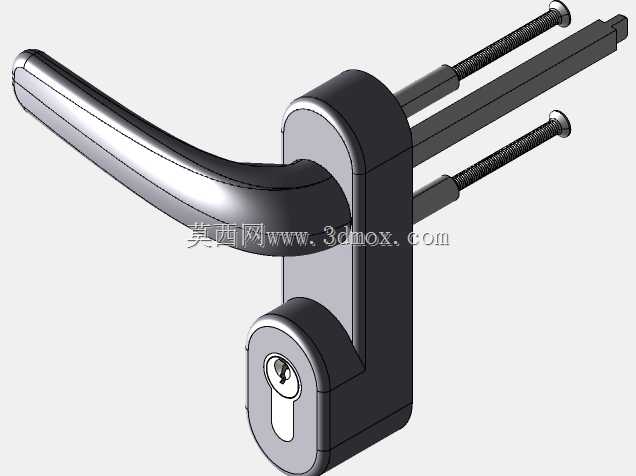

执手式插芯门锁结构三维设计

日常民用与商用场景里，门扇的锁闭执行部件直接决定空间出入管控的可靠性，这款执手式插芯门锁的三维结构，完整还原了锁具从外部操作到内部传动的全部细节，可直接用于锁具产品迭代、门厂配套选型的结构校核工作。从实际安装场景来看，这类锁具适配厚度40-55mm的室内木门、塑钢平开门，安装时需在门扇侧边提前铣出对应规格的锁体槽，在门扇双面开出执手与锁芯的安装过孔，锁体自带的三根安装螺杆穿过门扇过孔后，通过内侧盖板的螺母锁紧，即可完成锁体与门扇的固定，不需要额外焊接或者粘接，拆装维护的便利性符合家装与公装项目的快装需求。

从功能特性上看，这款锁采用执手下压解锁的操作逻辑，外侧执手常态下处于空转状态，只有插入匹配钥匙转动锁芯后，才能带动内部锁舌传动机构收回斜舌，实现门扇开启；内侧执手无锁止结构，下压即可直接解锁，满足室内侧快速逃生的消防要求。锁芯采用常规弹子结构设计，钥匙插拔行程与锁芯弹子的对位公差在三维模型中做了完整还原，锁芯尾部的传动拨片与锁体内部的拨叉间隙控制在0.3mm以内，既保证转动时无卡滞，也避免间隙过大导致的传动虚位。执手的握持部分做了符合人体工学的弧形曲面设计，握持时手掌与执手表面的贴合度较高，下压操作时的施力方向与手臂自然下垂的施力角度匹配，长时间使用不会出现硌手的问题。

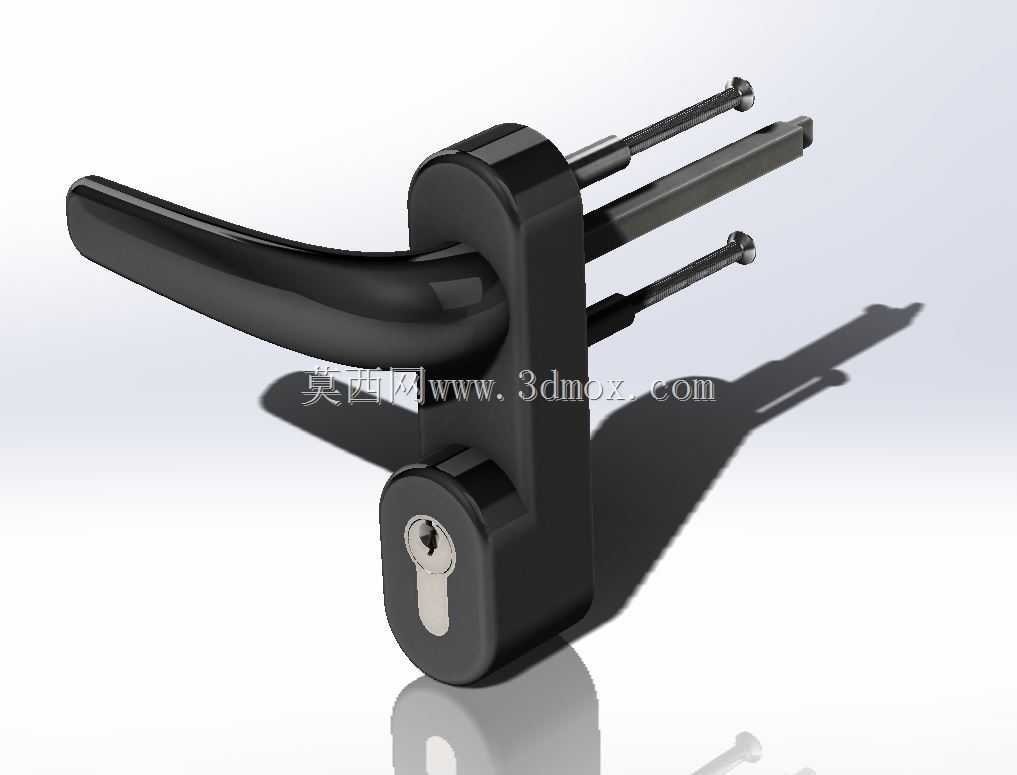

设计思路上，这款锁的外部壳体采用锌合金压铸成型的结构设计，壳体壁厚控制在2.5mm，既保证壳体的抗冲击强度，避免外力撞击导致的壳体开裂，也控制了整体重量，降低门扇铰链的长期承重负荷。执手与壳体的连接部位设置了耐磨铜衬套，衬套与执手转轴的配合公差为H7/g6，转动时的摩擦阻力小，经过十万次启闭循环测试也不会出现衬套磨损导致的执手下垂问题。锁体表面采用黑色哑光喷塑处理，喷塑层厚度控制在60-80μm，耐盐雾性能满足常规室内环境的使用要求，不会因为日常潮气侵蚀出现表面锈蚀掉漆的问题。外露的安装螺杆采用不锈钢材质，螺杆直径为M5，螺纹长度适配常规门扇厚度范围，安装时不需要额外裁切螺杆，现场施工的适配性较强。

从安装边界尺寸来看，这款锁的外侧盖板整体高度为170mm，宽度为45mm，盖板与门扇表面贴合的边缘做了R2的圆角过渡，不会出现尖锐边角划伤使用者的问题。执手的转动中心距离门扇侧边的距离为60mm，符合国内民用门锁的通用安装孔距标准，可直接替换同规格的老旧门锁，不需要在门扇上重新开孔，降低了旧门换锁的施工难度。锁舌伸出状态下的长度为14mm，收回后完全缩入锁体内部，不会在门扇开关时刮蹭门框的锁扣板，锁扣板的安装槽口宽度为22mm，深度为12mm，门框开孔时只要保证槽口与锁舌对位偏差不超过2mm，就能保证锁舌正常伸缩锁闭。模型中完整还原了锁具内部的弹簧复位结构，执手下压后松开，复位弹簧会带动执手自动回到水平初始位置，弹簧的预紧力经过调校，既不会因为弹力过大导致执手回弹撞击产生噪音，也不会因为弹力过小导致执手无法完全复位出现锁舌无法完全伸出的问题。

在结构细节处理上，锁芯的护盖部分做了加厚设计，可抵御常规的外力撬扭破坏，提升锁具的防盗性能。壳体与门扇贴合的面设置了一圈橡胶减震垫，关闭门扇时橡胶垫可缓冲门扇与门框的撞击力，同时避免金属壳体与门扇表面硬接触刮伤门板漆面。三根安装螺杆呈三角形排布，相比双螺杆固定结构，三角形排布的抗扭性能更强，长期下压执手不会出现盖板松动移位的问题。整个三维模型的装配关系完全按照实际生产的装配顺序搭建，每个零件的配合面都做了公差匹配校核，可直接导出工程图用于开模生产，也可用于门企做门扇锁孔加工的工装定位参考，减少实际生产中的试错成本。
