混凝土钢材固定用射钉紧固结构

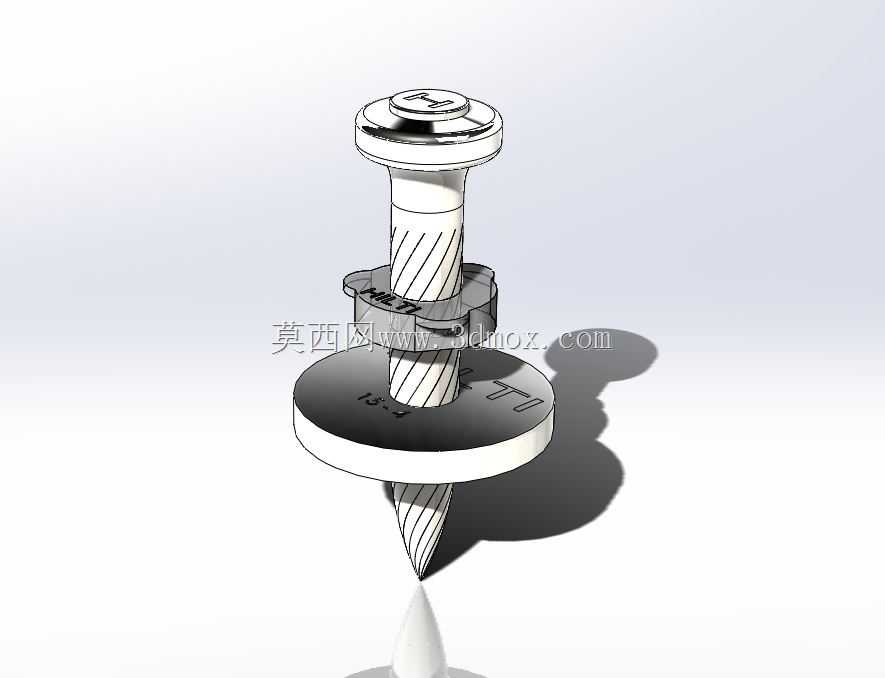

　　在建筑施工、钢结构安装、机电管线支吊架固定的现场作业场景里，这类紧固钉是替代膨胀螺栓、焊接固定的常用快速连接件，尤其适合作业面狭窄、后期补装固定件、不允许动火焊接的施工工况，能大幅缩短单点位固定的作业时长，减少配套钻孔、清孔、注胶等多步工序带来的人工成本消耗。从结构设计逻辑来看，该钉体采用三段式功能分区，最下端的锥形穿刺段做了等距螺旋槽加工，不是光滑锥面结构，这种设计能在钉体被击入基材时，顺着螺旋槽导向排开基材碎屑，避免钉体周边基材因局部挤压应力集中出现开裂、崩边问题，尤其是在标号较高的硬质混凝土、厚度较薄的型钢基材上作业时，螺旋槽能有效降低击入过程的径向反作用力，保证钉体垂直进入基材不出现歪斜偏移。中间的杆身部分做了滚花防滑处理，

　　滚花纹路的深度控制在0.15mm左右，既不会因为纹路过深削弱杆身的抗剪、抗拉强度，又能在钉体完全进入基材后，和基材孔壁形成机械咬合，防止长期受振动载荷出现钉体松动、滑出的问题，适配厂房内设备管线、桥架这类长期受设备运行振动影响的固定场景。上端的钉头采用大直径圆盘式承压结构，圆盘边缘做了圆角过渡，没有尖锐直角，一方面能在击发过程中让击发力均匀传递到整个钉体截面，避免局部应力集中导致钉头碎裂、杆身弯曲，另一方面圆盘的大接触面能压住被固定件的安装孔位，即使被固定件的安装孔存在少量尺寸偏差，也能保证压紧力覆盖整个连接区域，不会出现压边失效、被固定件滑脱的问题。配套的环形垫片和锁紧卡环是这套紧固结构的核心辅助部件，垫片采用上下双层叠合结构，

　　下层垫片直接接触被固定件表面，做了防滑压纹处理，上层垫片和钉头之间预留了0.2mm的压缩间隙，当钉体击入到位后，卡环会顺着杆身的卡槽卡紧，自动补偿被固定件和基材之间的间隙，即使基材表面存在不超过2mm的平整度误差，也能通过垫片的微变形实现紧密贴合，不会出现固定点虚接、晃动的问题。从安装边界参数来看，这类钉的有效紧固深度针对混凝土基材设计为32mm，针对Q235钢材基材设计为12mm，被固定件的单层厚度适配范围在2mm到15mm之间，安装时不需要提前在基材上预制大直径钻孔，仅需要用射钉器对准点位直接击发即可，作业时需要保证钉体和基材表面的垂直偏差不超过5度，否则会降低钉体的抗拉拔承载力，容易出现固定失效。在实际选型应用中，

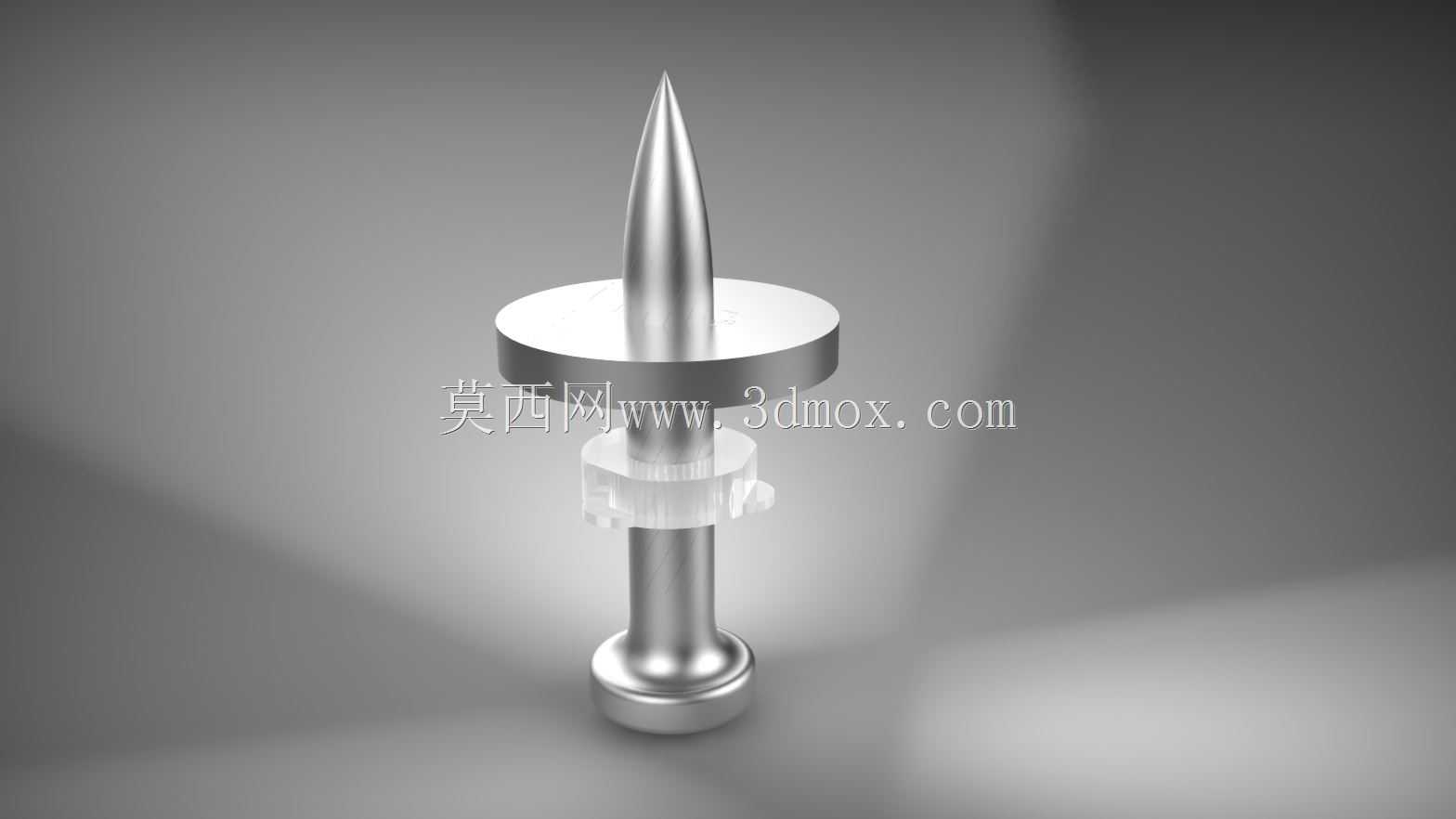

　　这类紧固钉不能用于强度低于C20的轻质混凝土、空心砖基材，也不能用于厚度小于4mm的薄钢板固定，避免击穿基材或者握裹力不足导致脱落，日常多用于建筑机电安装中的风管支吊点固定、钢结构厂房的彩钢瓦边缘固定、设备二次配管的管卡固定、装修施工中的龙骨基层固定等场景，相比传统的膨胀螺栓固定方式，单点位安装效率能提升6倍以上，且不需要外接电源、气源设备，适合高空作业、野外临时作业等无配套动力的施工场景。从结构建模的细节处理来看，建模时需要重点还原钉体螺旋槽的导程参数、滚花纹路的节距、卡环的卡槽配合公差，不能将杆身简化为光滑圆柱结构，否则在做虚拟装配、受力仿真分析时，会无法准确模拟钉体和基材的咬合作用力，导致仿真得出的抗拉拔、抗剪切数据和实际工况存在较大偏差，垫片的圆角过渡、钉头的表面标识细节也需要按照实际加工尺寸还原，保证三维模型能直接用于后续的工程出图、装配干涉检查、施工模拟等工作环节。
