液压气动用橡胶管接头密封件三维设计

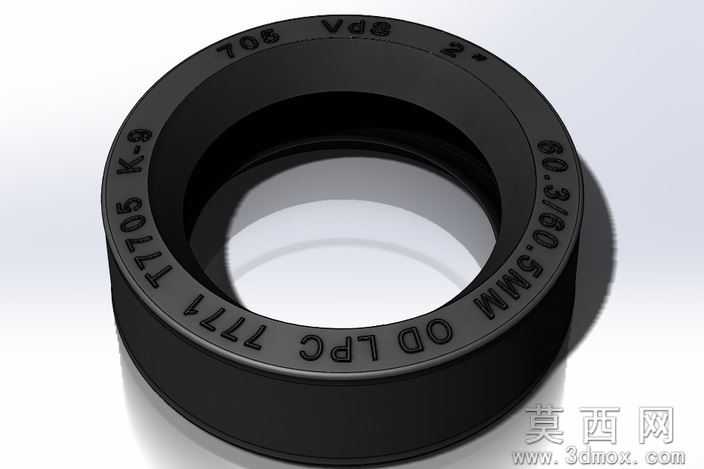

本作品为液压与气动系统配套的橡胶管接头密封件三维建模成果，建模过程依托三维机械设计软件完成，整体采用参数化建模思路，以环形回转体为基础结构展开设计。建模初始阶段首先绘制密封件的轴向截面草图，精准定义密封件的内径、外径、截面厚度等核心尺寸，通过回转特征生成基础环形实体，保证整体结构的同轴度与回转精度，适配标准管路接头的装配尺寸要求。材质设置上选用丁腈橡胶材质属性，在渲染环节调整材质参数，还原橡胶材质哑光黑的外观质感，表面设置细微的磨砂纹理效果，同时在密封件外表面添加模压标识字符，通过包覆特征将规格参数、型号标识精准刻印在零件外圆柱面，还原实物的生产标识细节，字符的深度、字体比例均参照实际橡胶密封件的模压工艺标准设置，保证外观还原度。结构设计上充分考虑橡胶密封件的功能特性，密封件的内孔与外圆柱面均设置微小的装配导向倒角，避免安装过程中出现橡胶切边、刮损的问题；密封接触面的尺寸公差通过建模参数进行预留，保证装配后能够产生合适的压缩变形量，实现管路连接位置的静密封效果，防止液压油、压缩空气等介质出现泄漏。渲染环节采用工作室光源环境，添加柔和的环境反射效果，突出橡胶材质的哑光质感与表面刻印字符的立体感，通过阴影效果强化零件的环形结构层次，清晰展示密封件的整体轮廓与细节特征。设计过程中充分结合橡胶密封件的实际使用场景，在结构上规避应力集中的棱角结构，所有边角均设置圆角过渡，适配橡胶材质的形变特性，保证密封件在装配压缩过程中受力均匀，延长使用寿命，整体模型尺寸精准、结构完整，可用于液压气动管路系统的装配仿真、密封结构验证以及相关教学演示场景。
