工程装载机铲斗三维结构设计模型

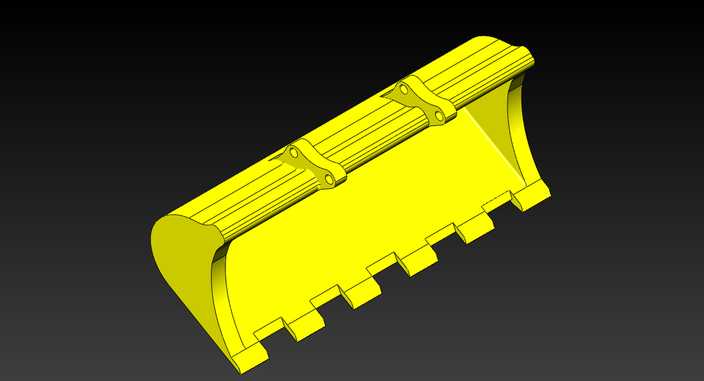

本模型为工程装载机前端核心作业部件铲斗的三维参数化设计成果，建模过程严格遵循工程机械实际作业的尺寸规范与结构逻辑，依托三维建模软件完成全特征构建。建模阶段首先依据铲斗的实际受力工况确定整体轮廓参数，以弧形斗背为基础曲面特征，通过拉伸、放样、曲面缝合等命令构建斗体的基础腔体结构，精准还原铲斗作业时的物料容纳弧度，保证物料导入、卸出的流畅性，避免出现卡料、积料的结构缺陷。针对斗体上部的安装连接座，建模时采用凸台拉伸、孔位阵列、倒角补强的方式完成特征构建，精准还原连接座与装载机动臂、摇臂的铰接点位尺寸，保证安装配合的公差合理性，连接座与斗背衔接处做了圆弧过渡的补强特征设计，模拟实际焊接工艺的应力分散结构，避免作业应力集中导致的结构开裂。斗口部位的斗齿结构采用独立特征建模后与斗体做布尔合并，每个斗齿的切削角度、齿根过渡弧度都参照实际耐磨斗齿的参数设计，斗齿与斗唇的衔接处做了加厚补强处理，还原实际铲斗斗唇的耐磨衬板结构特征，保证铲入物料时的结构强度。斗体两侧的侧刃板采用加厚拉伸特征构建，边缘做了切削斜角设计，匹配铲斗侧面切入料堆的作业需求。材质渲染阶段，为斗体主体赋予高饱和度的工程黄金属漆材质，调整材质的反光度与粗糙度参数，还原工程机械整机涂装的漆面质感；斗齿、连接座等受力磨损部位赋予稍深的耐磨金属材质，通过材质差异区分不同功能区域的结构，渲染时采用柔和的工业展示光源，多角度呈现铲斗的曲面弧度、结构衔接细节与整体轮廓，清晰展示各部分的结构比例与设计细节。设计过程中充分考虑铲斗的实际作业场景，在保证结构强度的前提下优化斗体的曲面弧度，兼顾铲装容量与作业阻力的平衡，所有特征均保留可编辑参数，可根据不同吨位装载机的安装需求调整斗体宽度、斗容参数、铰接点位尺寸，适配不同型号装载机的改装、设计需求，可用于工程机械结构教学、装载机部件优化设计、作业仿真分析等场景。
