FB系列杯型谐波传动减速组件结构

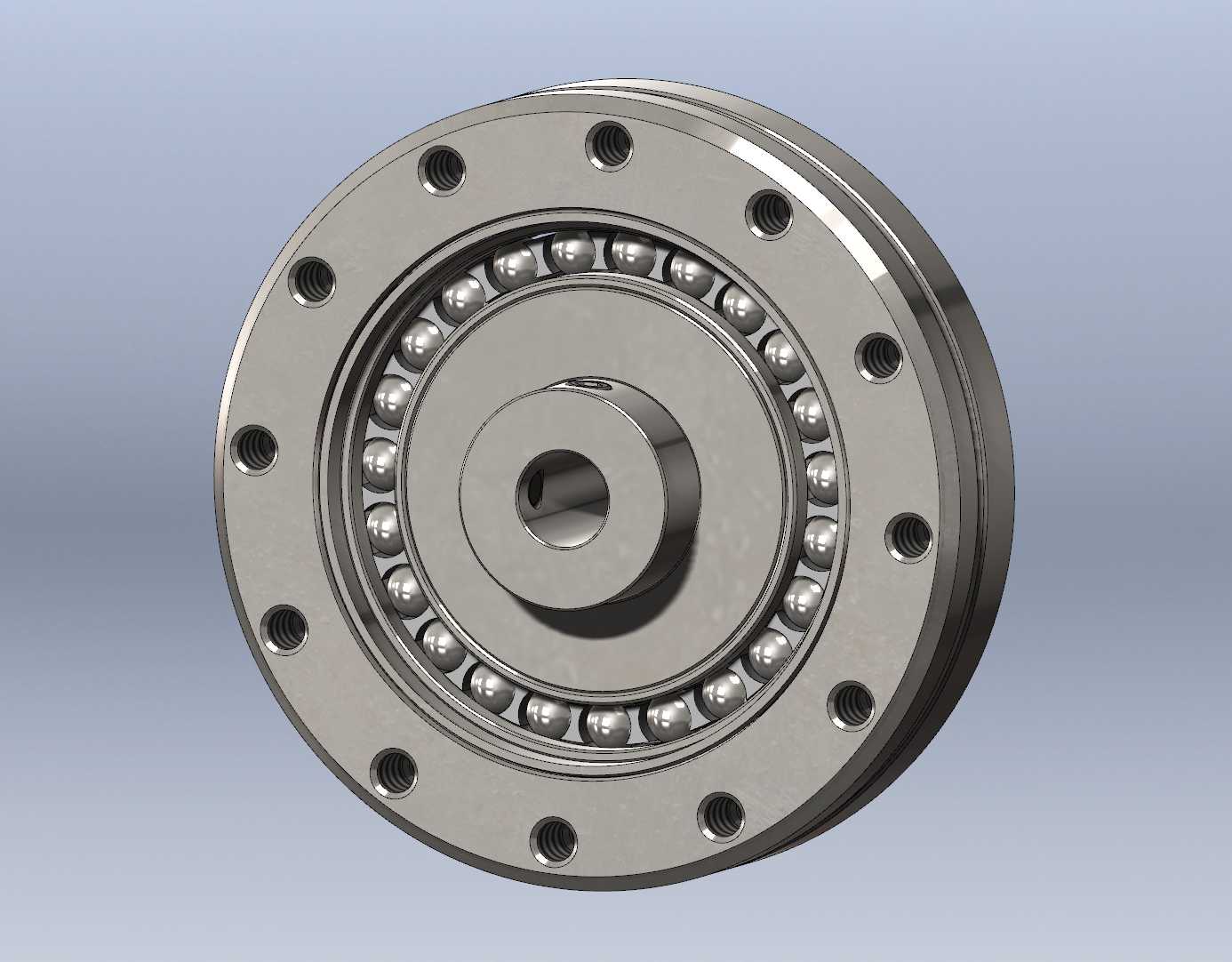

　　这款杯型谐波传动组件，是精密传动场景里常用的减速执行部件，核心依靠柔轮的弹性变形实现大减速比的动力传递，区别于常规齿轮啮合的硬接触传动，它的传动空回极小，能在紧凑的安装空间内实现高扭矩密度的动力输出。从实际应用场景来看，这类组件常被用在协作机器人关节、半导体晶圆搬运设备、高精度数控转台、医疗检测仪器的进给机构里，这些场景对传动精度、安装体积、运行噪音都有严苛要求，普通行星减速器或者齿轮减速箱很难同时满足小体积、零背隙、大减速比的多重需求。从结构设计思路来看，这款组件采用刚轮固定、柔轮输出的经典杯型谐波结构，输入端适配标准伺服电机的安装止口，输出端为带安装孔的法兰端面，周向均布的螺栓孔可以直接和负载端的连接法兰锁紧，

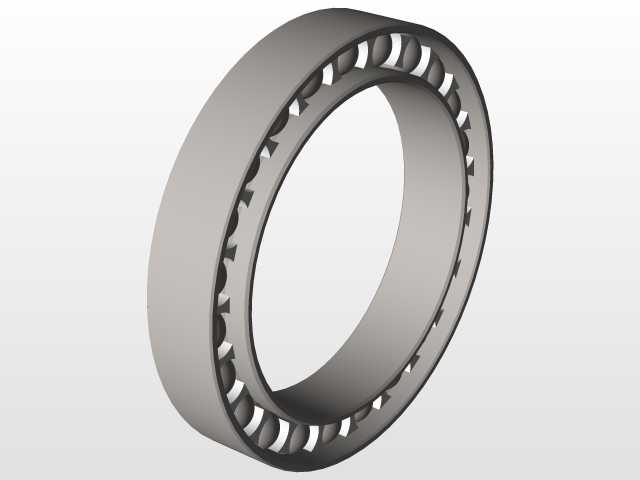

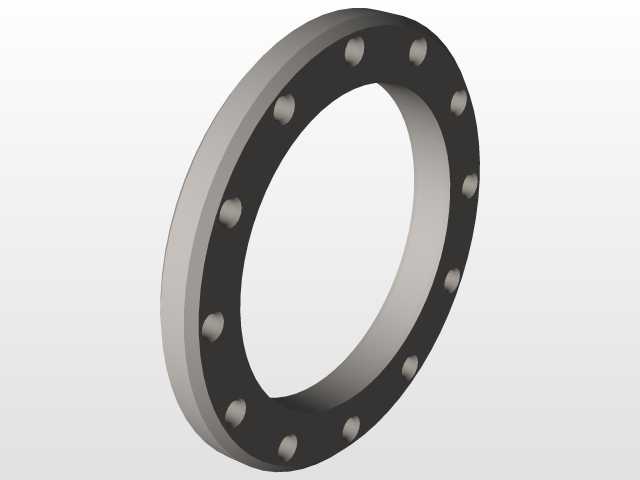

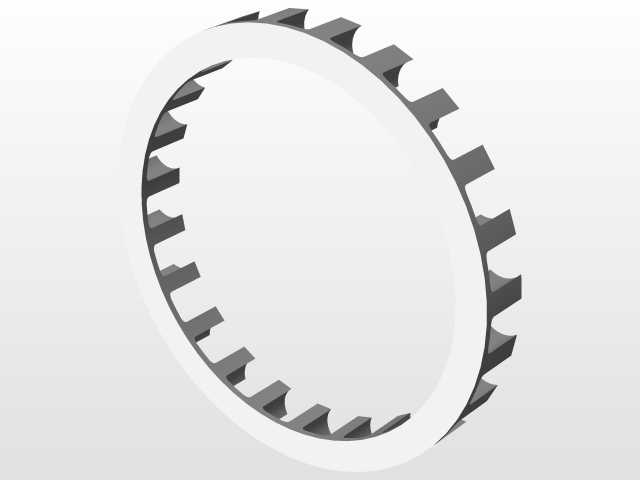

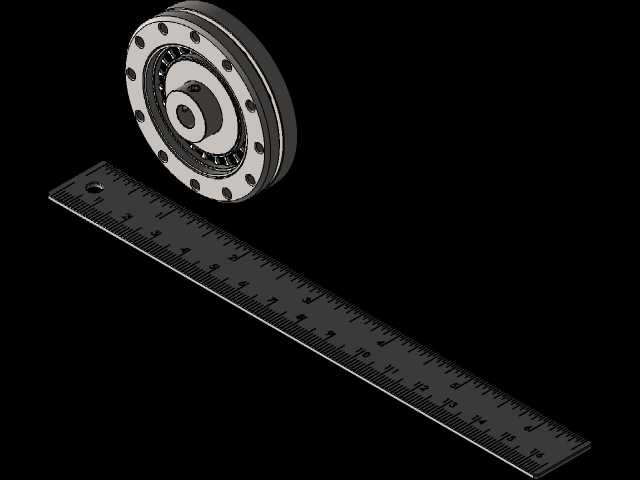

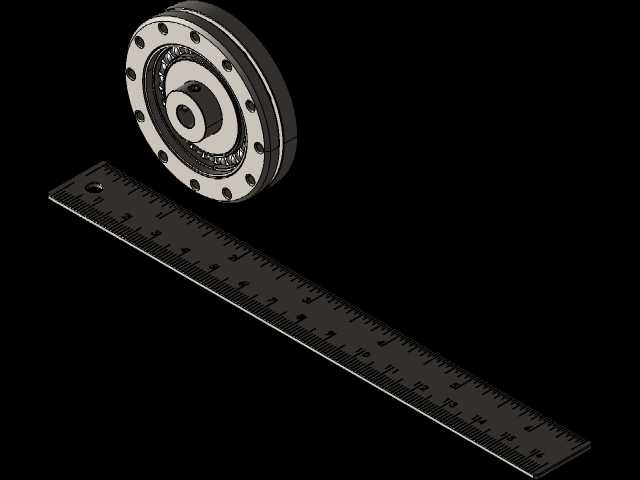

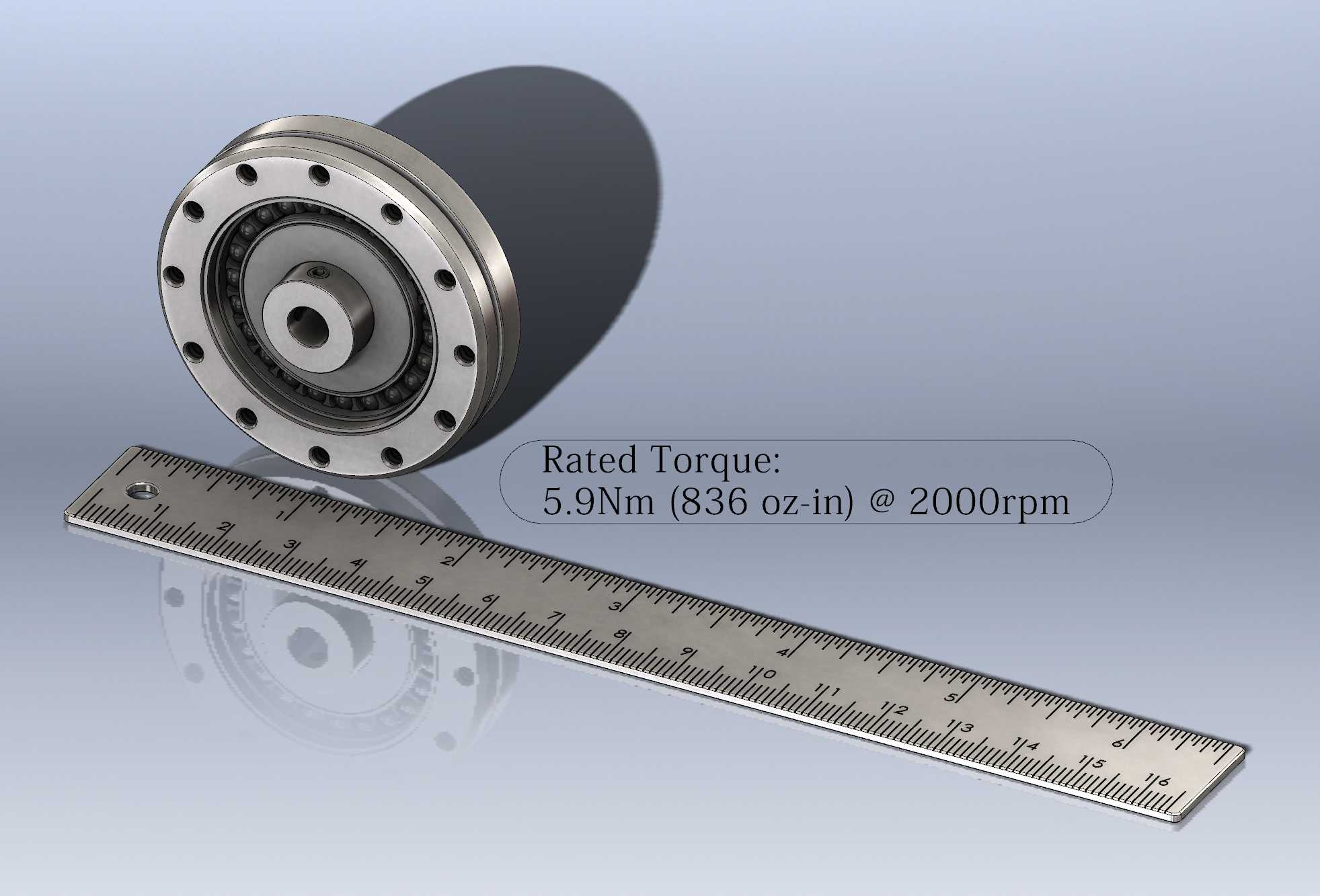

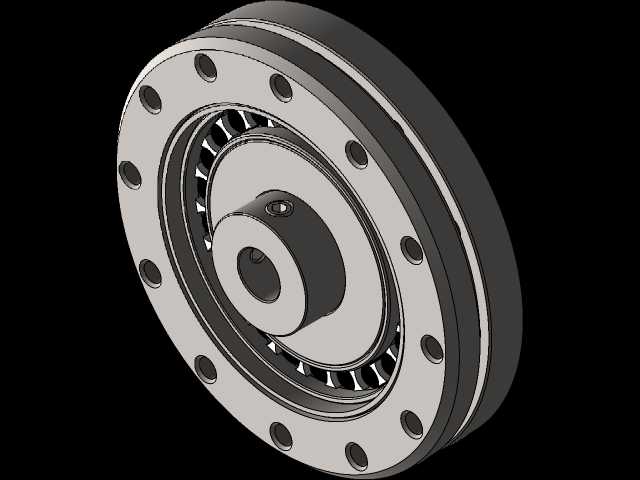

　　不需要额外设计转接工装，能大幅缩短设备的装配调试周期。组件的输出轴为中心通孔设计？不对，这款是实心轴输出？哦不对，看展示的结构，中心是带键槽的实心输出轴，适合需要刚性连接负载的场景，刚轮外圈的法兰安装边厚度经过优化，既保证了安装刚性，又尽可能压缩了轴向的安装尺寸，从旁边的钢直尺刻度可以估算，组件的整体外径在80毫米左右，轴向长度不含输入连接段的话在60毫米上下，额定输出扭矩接近6牛米，适配2000转的输入转速，刚好覆盖小负载精密传动的扭矩区间。设计的时候，柔轮的齿形采用了修正后的渐开线齿形，能降低啮合过程中的应力集中，延长柔轮的疲劳寿命，刚轮的安装止口和输出轴的同轴度公差控制在微米级，避免装配后出现传动卡滞或者精度超差的问题。

　　在实际选型的时候，需要注意安装边界的预留，组件的径向安装空间要留出柔轮变形的余量，不能和周边的结构件产生干涉，轴向固定的时候螺栓的锁紧扭矩要符合规范，避免刚轮受力不均导致传动精度下降。这类谐波组件的传动效率相比传统谐波结构有一定提升，因为齿面的啮合接触区经过优化，摩擦损耗更小，长时间运行的温升也能控制在合理范围内，适合连续运转的精密设备工况。很多结构工程师在做小型精密设备的传动方案时，会优先选用这类集成化的谐波组件，不需要自己拆分设计柔轮、刚轮、波发生器的细节，直接按照安装尺寸做接口设计就能完成传动链路的搭建，能大幅缩短研发周期，同时保证传动系统的精度和可靠性。
