谐波传动CS系列GR组件组精密传动结构

　　在精密传动领域，谐波传动组件凭借其独特的减速原理，在小空间内实现大传动比的特性，被广泛应用于对传动精度、回程间隙、安装体积有严苛要求的场景中，比如工业机器人关节回转、精密数控机床转台、半导体晶圆搬运设备、高精度检测转台、航空航天伺服机构这类需要精准角度控制、低速大扭矩输出的工位。这套CS系列GR组件组的结构设计，核心围绕柔轮、刚轮、波发生器三大核心部件的配合精度展开，波发生器作为输入构件，装配在柔轮内部，通过柔性轴承的形变让柔轮轮齿与刚轮轮齿实现错齿啮合，以此实现大减速比的动力传递，相比传统行星齿轮减速结构，同等传动比下体积能缩减三分之二以上，回程间隙可以控制在弧分级，完全满足高精度定位的传动需求。从安装边界来看，

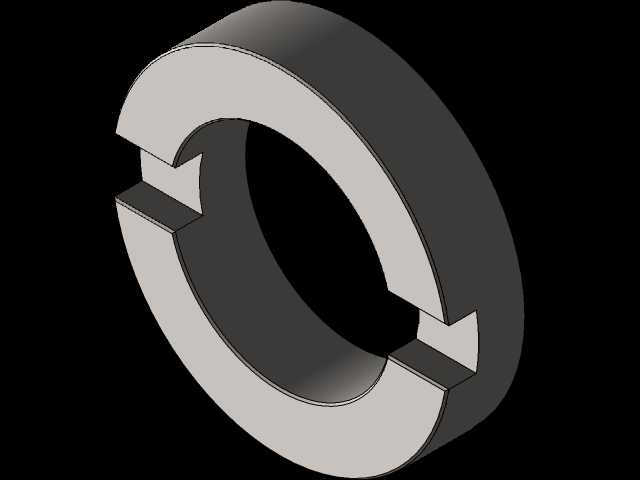

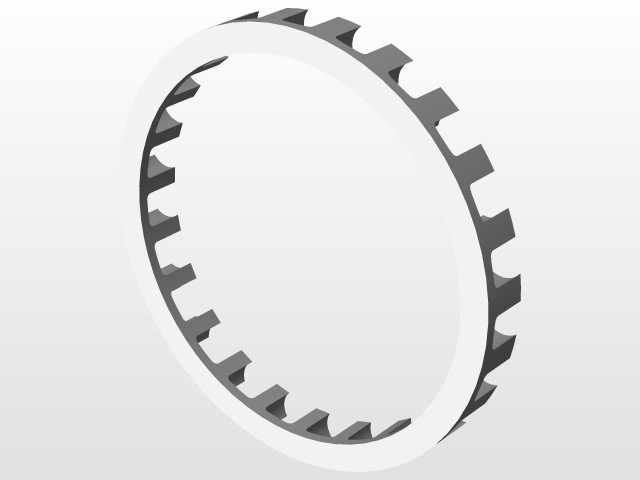

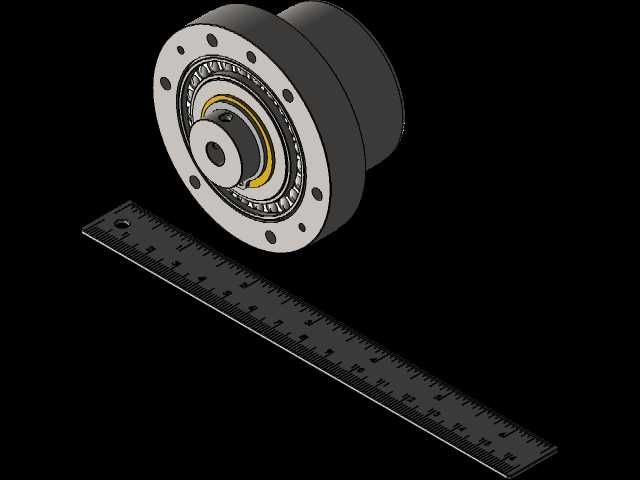

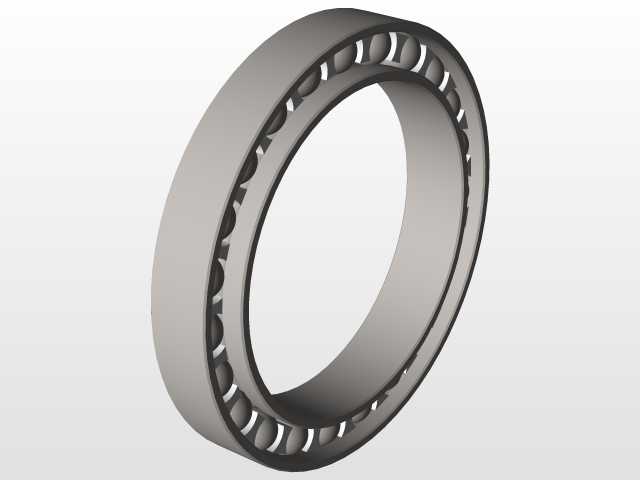

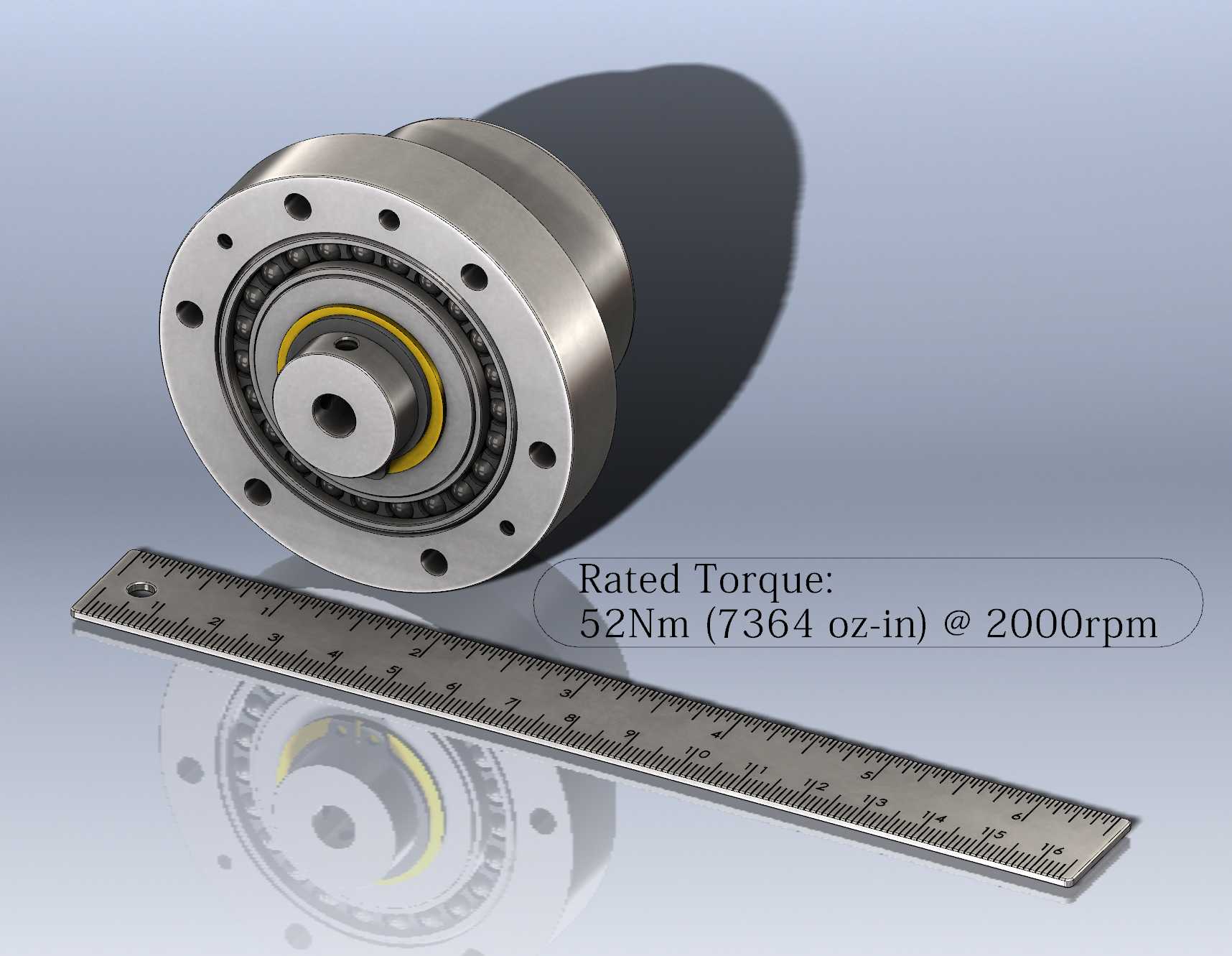

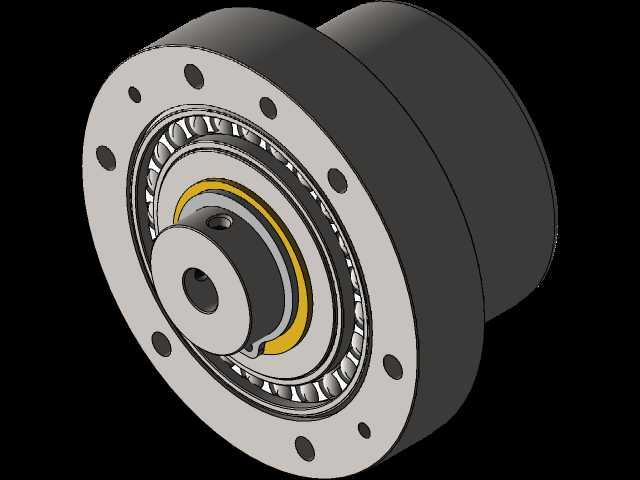

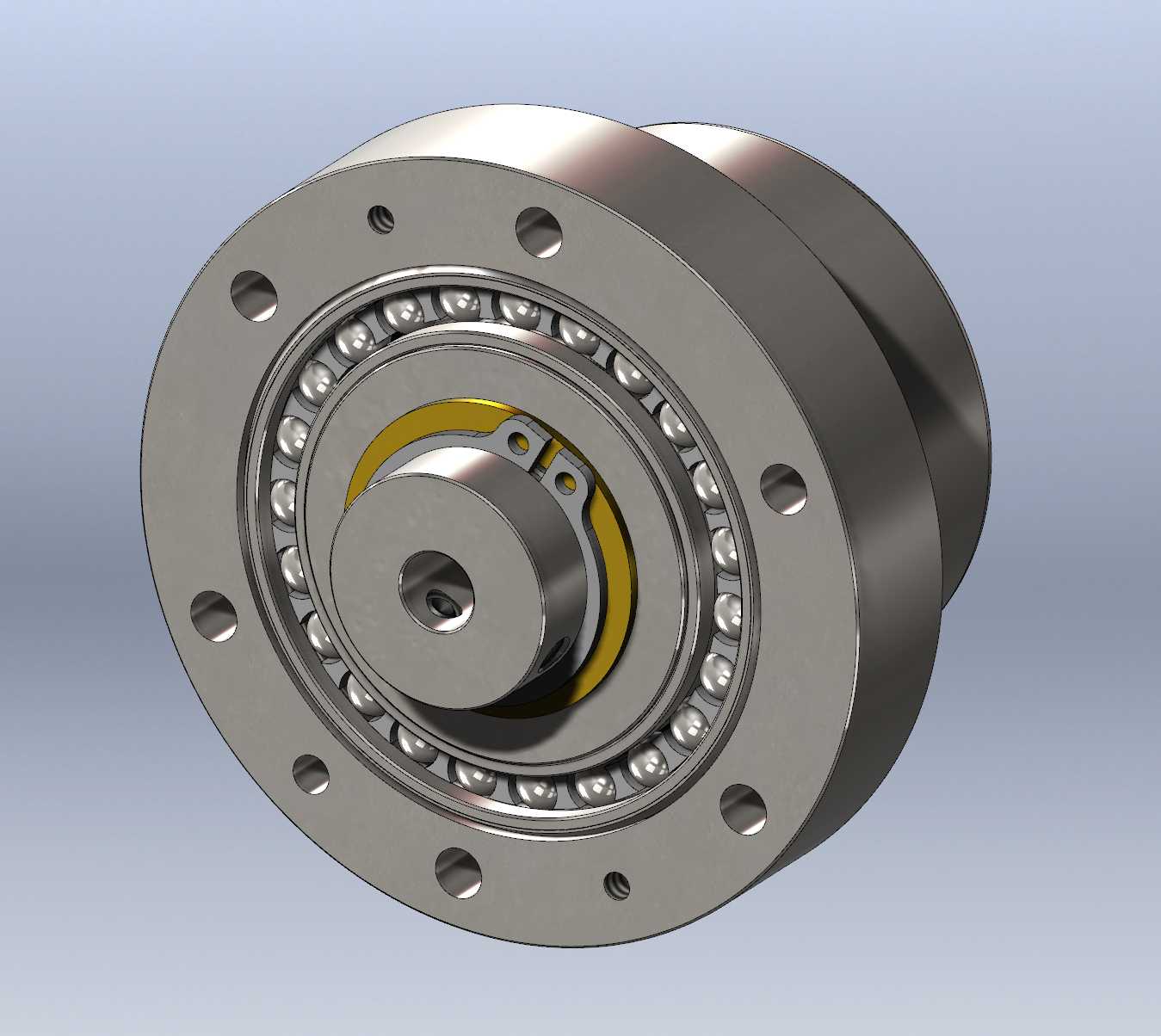

　　该组件采用法兰式安装结构，外圈法兰预留均匀分布的安装孔位，可直接与设备安装面贴合锁紧，输入端适配标准伺服电机输出轴，输出端采用中空轴结构，可方便走线或者穿过工装轴，适配多类设备的布局需求，额定工况下可在2000rpm输入转速下稳定输出52Nm的额定扭矩，完全覆盖中小负载精密传动的扭矩需求。设计过程中重点考量了柔轮的疲劳寿命，通过对柔轮齿形的修形优化，降低啮合过程中的应力集中，同时波发生器的柔性轴承采用满装滚子结构，提升径向承载能力，刚轮的齿部采用高精度磨齿工艺，保证啮合过程的平稳性，降低运行噪音。在实际设备选型应用中，这类谐波组件不需要额外搭配复杂的减速箱壳体，自身集成了支撑轴承与密封结构，可直接作为传动关节使用，

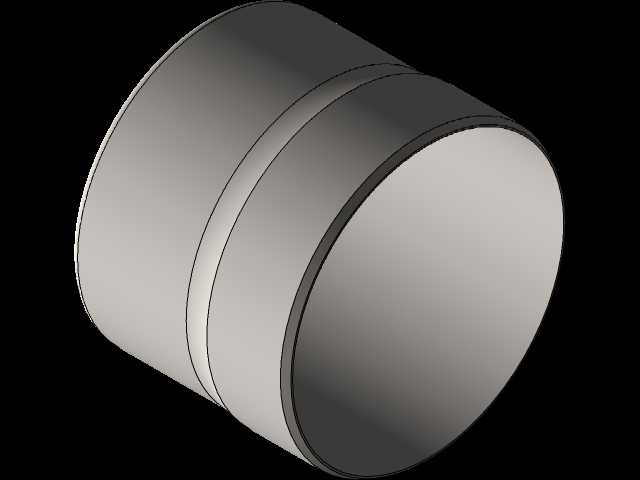

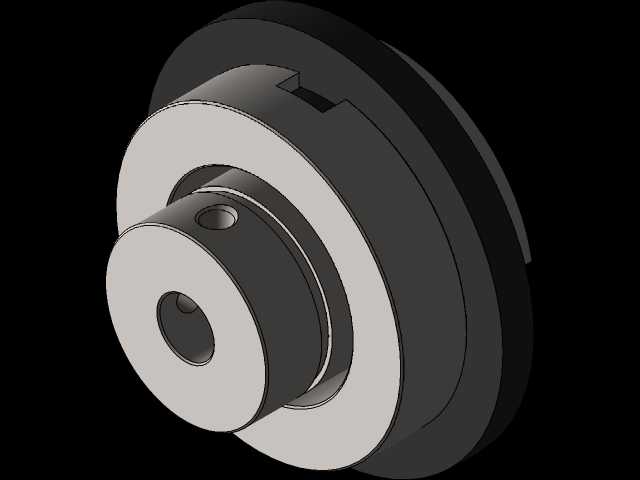

　　大幅简化设备的结构设计流程，减少装配环节的公差累积，尤其适合多关节机器人的小臂、腕部回转这类安装空间局促、对传动精度要求高的部位，也可用于精密回转工作台的分度传动，配合伺服电机可实现任意角度的精准分度定位，在3C电子组装设备的点胶、锁螺丝工位，也能依靠其低回程间隙的特性保证工位重复定位精度，避免传动间隙带来的位置偏差。组件的外形采用圆柱式法兰结构，外圆表面做了精密加工，可作为安装定位基准，输出端的轴径公差控制在h7级别，方便与负载端的带轮、法兰盘等构件精准配合，输入端的波发生器内孔采用标准公差，可直接抱紧伺服电机输出轴，不需要额外的联轴器，进一步缩短传动链的轴向尺寸。
