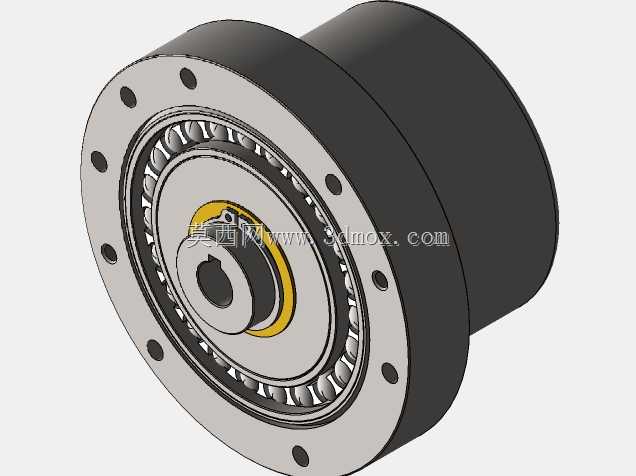

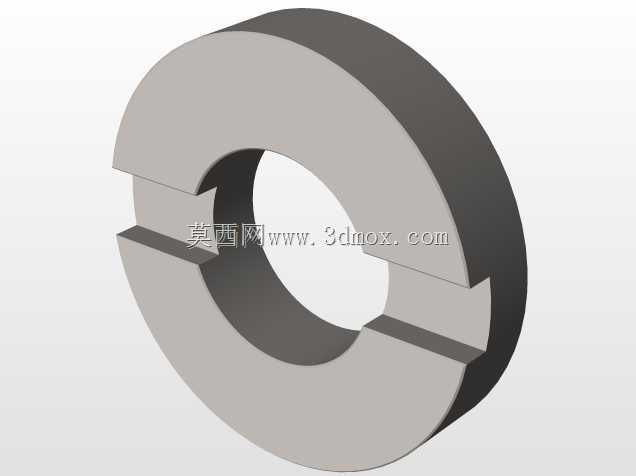

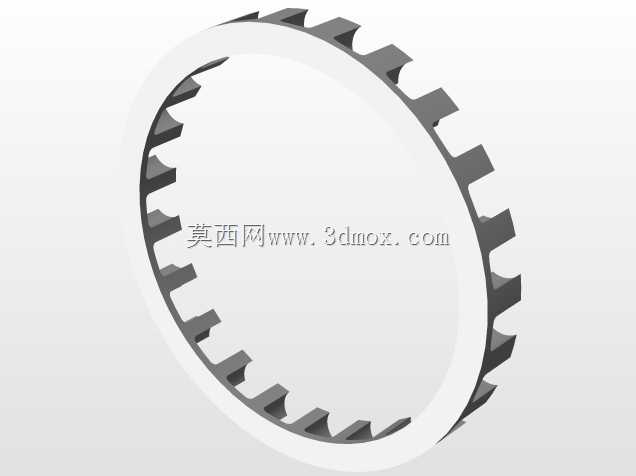

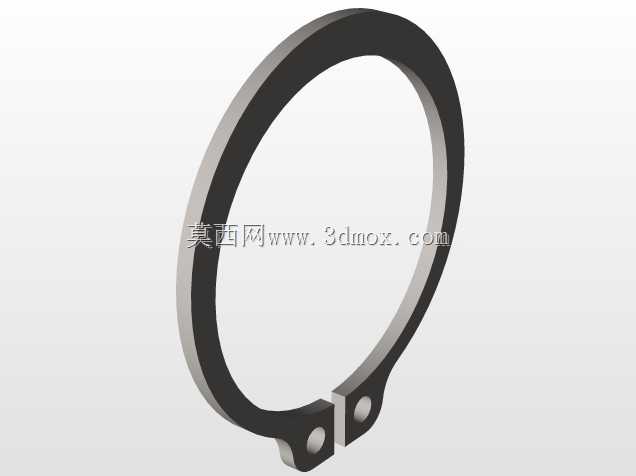

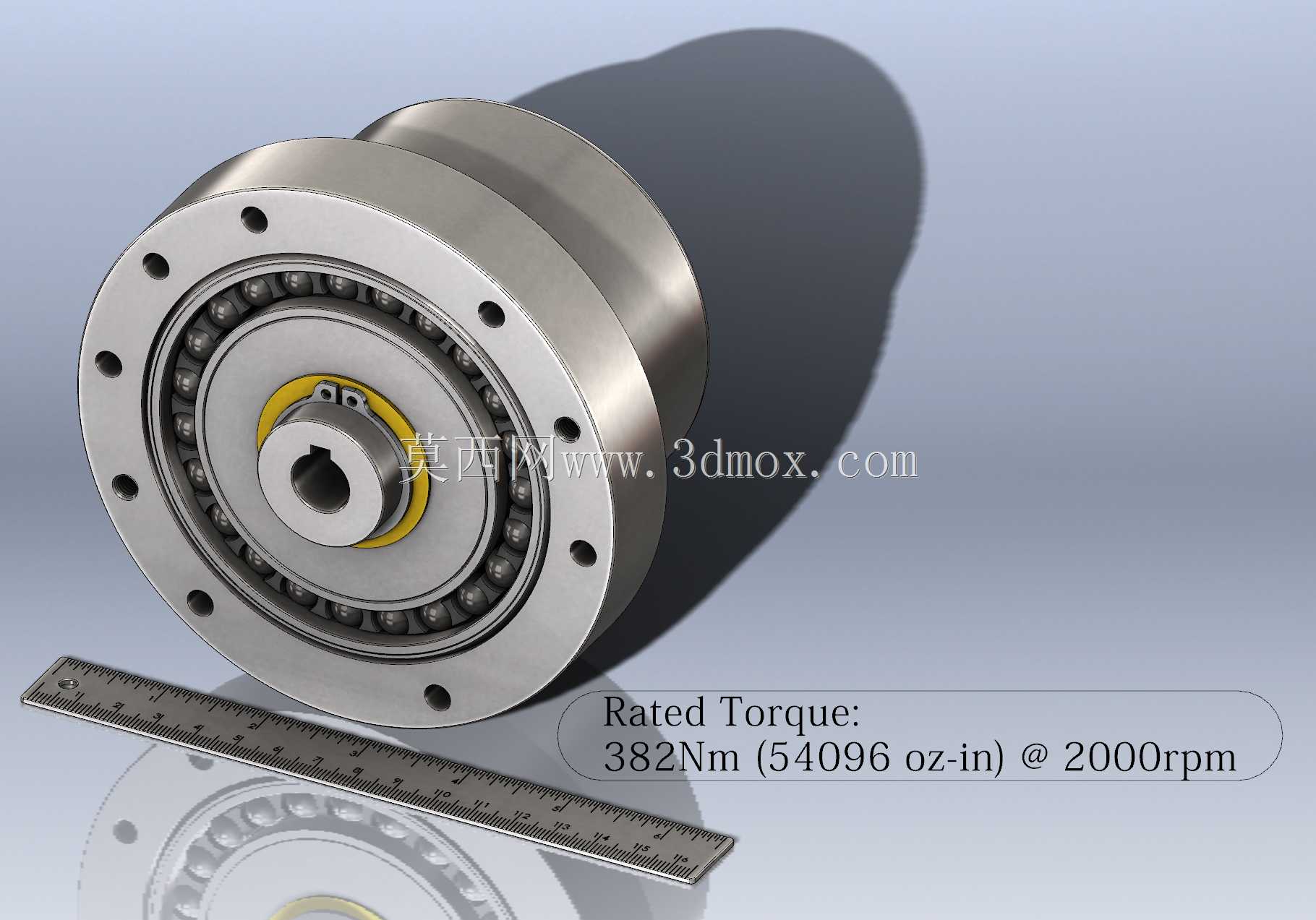

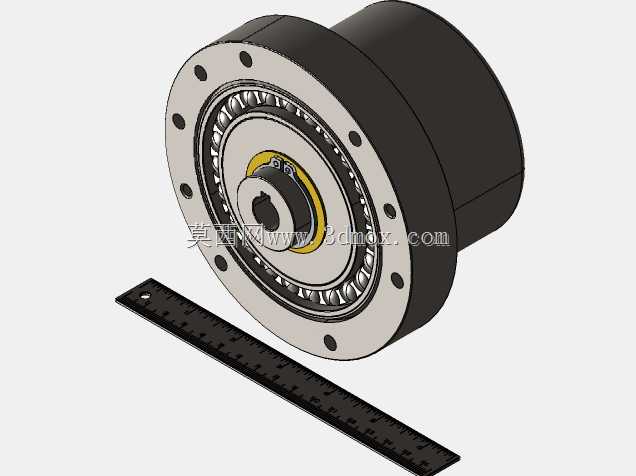

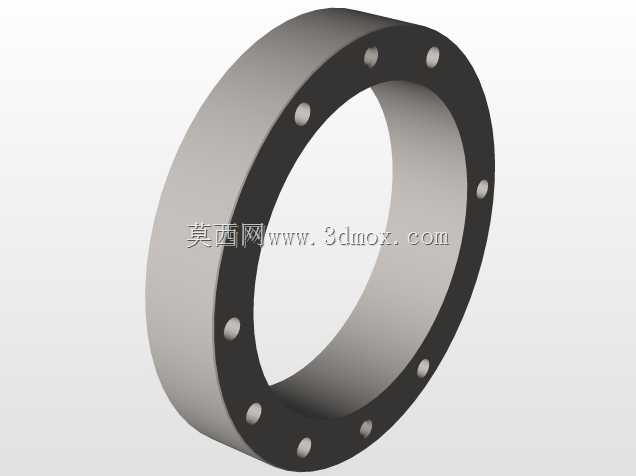

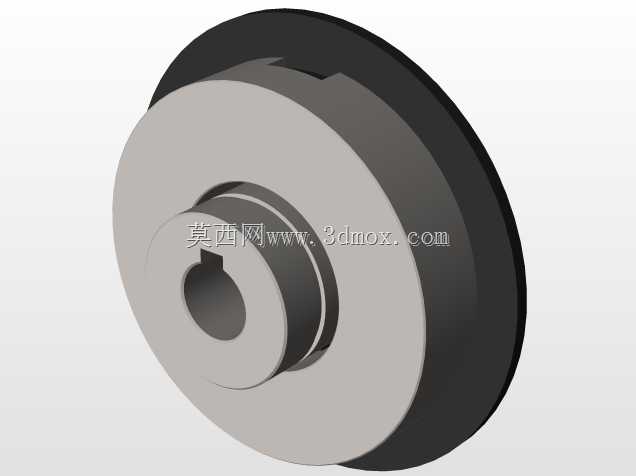

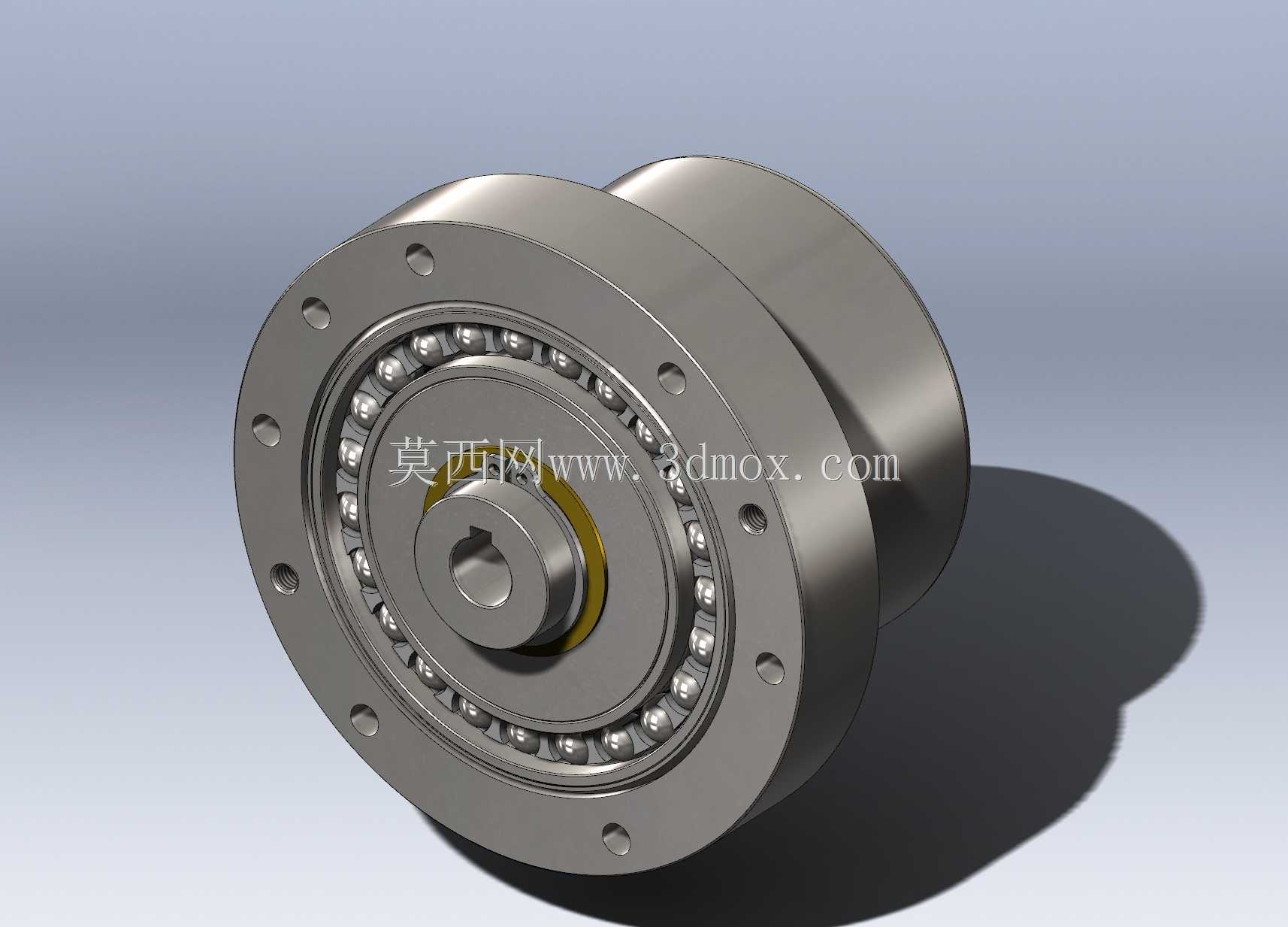

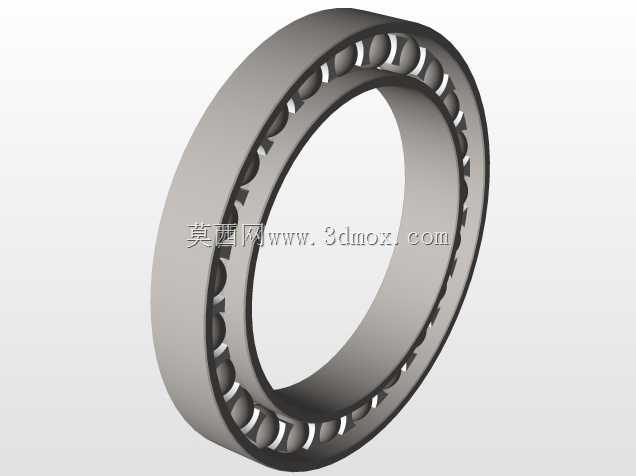

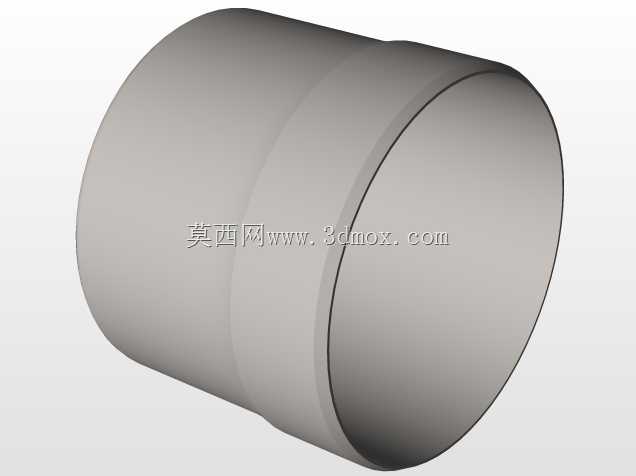

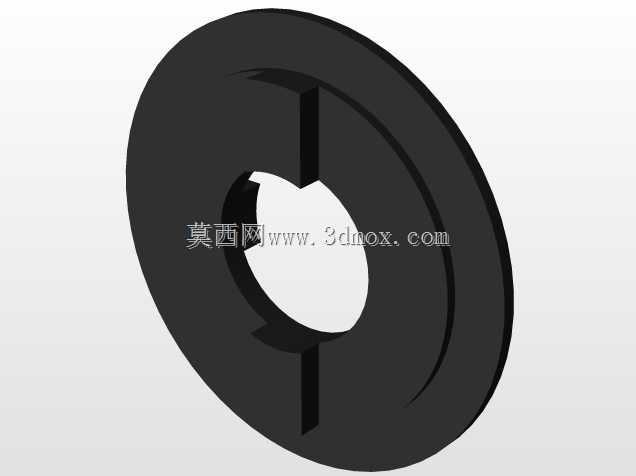

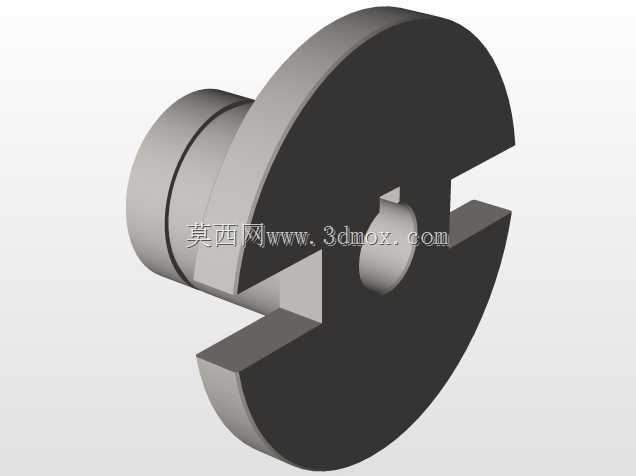

杯型谐波传动CS-40系列减速组件结构

这款杯型谐波传动组件是精密传动领域的核心执行部件，主要面向对传动精度、回差控制、体积占比有严苛要求的应用场景，常见于工业机器人关节模组、半导体晶圆搬运设备、高精度数控转台、航空航天伺服机构、医疗手术机器人执行端等场景，能够在极小的安装空间内实现大减速比的动力传递，同时保证输出端的定位精度与重复定位精度，满足高端装备对传动链路的严苛性能要求。从实际用途来看，该组件承担着伺服电机输出端的减速增扭功能，同时通过谐波传动特有的柔轮弹性变形啮合原理，将电机的高速低扭矩输入转化为低速大扭矩输出，还能有效抵消传动链路中的反向间隙，避免设备在频繁正反转、高精度点位运动过程中出现定位偏差，保障终端执行机构的动作精度。在功能特性层面，该组件采用刚轮、柔轮、波发生器三大核心构件的经典谐波传动结构，波发生器内置的柔性轴承可在旋转过程中迫使柔轮产生可控的弹性变形，与刚性内齿圈实现多齿同时啮合，相比传统齿轮减速结构，啮合齿数占比更高，传动过程更平稳，承载能力更强，同时同减速比下的体积与重量仅为传统行星减速器的三分之一左右，非常适合安装空间受限的紧凑型装备。从设计思路来看，该组件采用法兰式输入输出一体化结构设计，输入端适配标准伺服电机的安装止口与轴孔，输出端采用带均布安装孔的法兰端面，可直接连接负载端的连接法兰，无需额外设计转接结构，降低整机设计的复杂度；柔轮采用高强度合金钢材经特殊热处理工艺加工，在保证弹性变形能力的同时兼顾疲劳强度，可承受长期交变载荷下的运行需求，刚轮齿形经过优化修形，降低啮合过程中的应力集中，提升组件的整体使用寿命。在外形尺寸与安装边界方面，该组件为标准杯型结构，主体外径适配40规格的安装空间，轴向长度紧凑，安装法兰上的销孔与螺纹孔采用等节距均布设计，安装时可根据设备布局需求调整周向安装角度，输入端轴孔采用键连接结构，可实现与电机轴的无间隙传动，输出端法兰的端面跳动与径向跳动均控制在微米级，能够保障负载端的回转精度，组件的整体安装边界规整，无突出的外置结构，便于在紧凑的关节腔、设备内部腔体中完成布局安装，不会与周边的走线、其他结构件产生干涉。
