复古轮式斯特林动力牵引装置结构

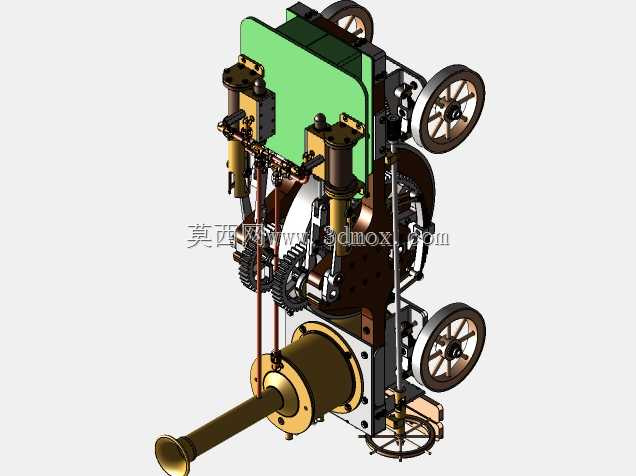

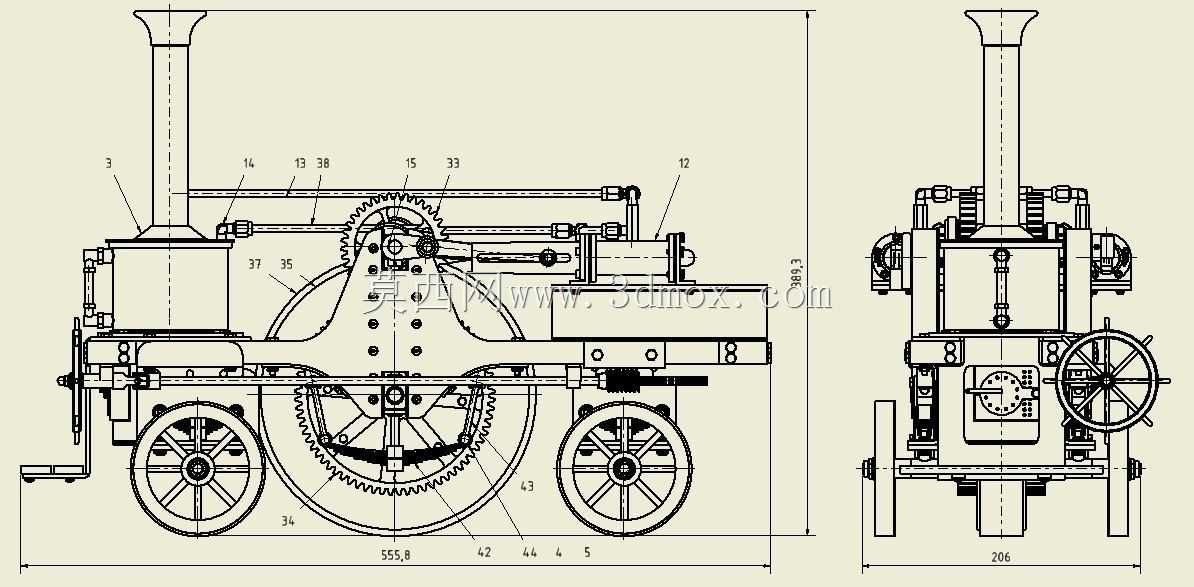

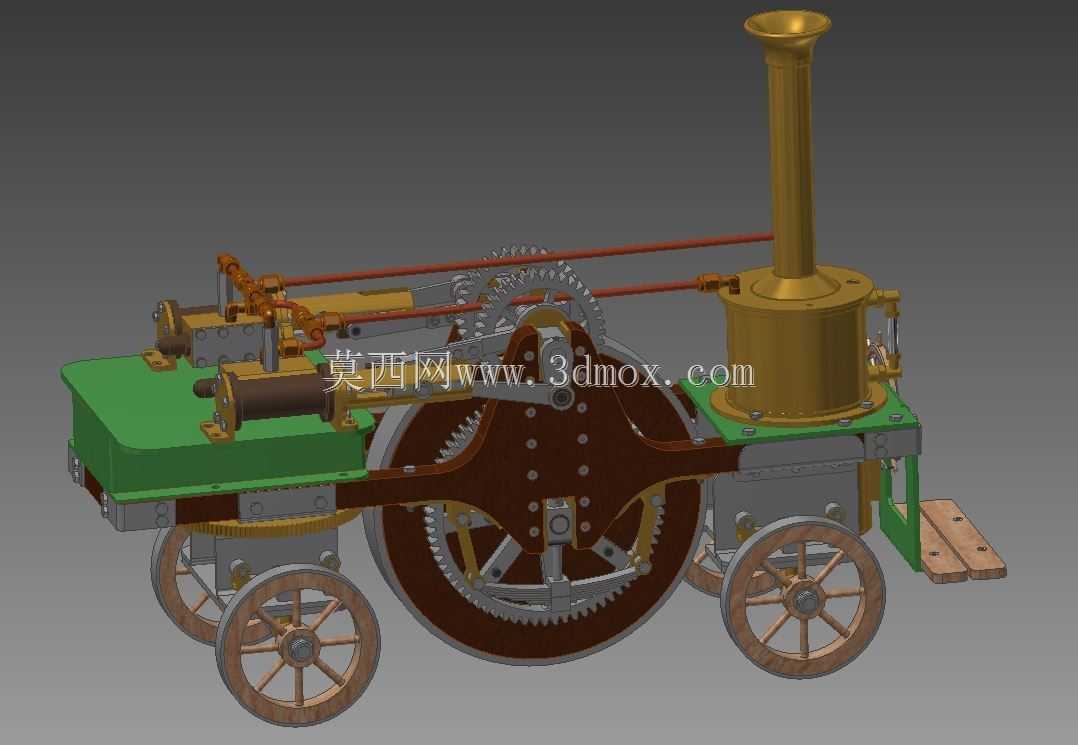

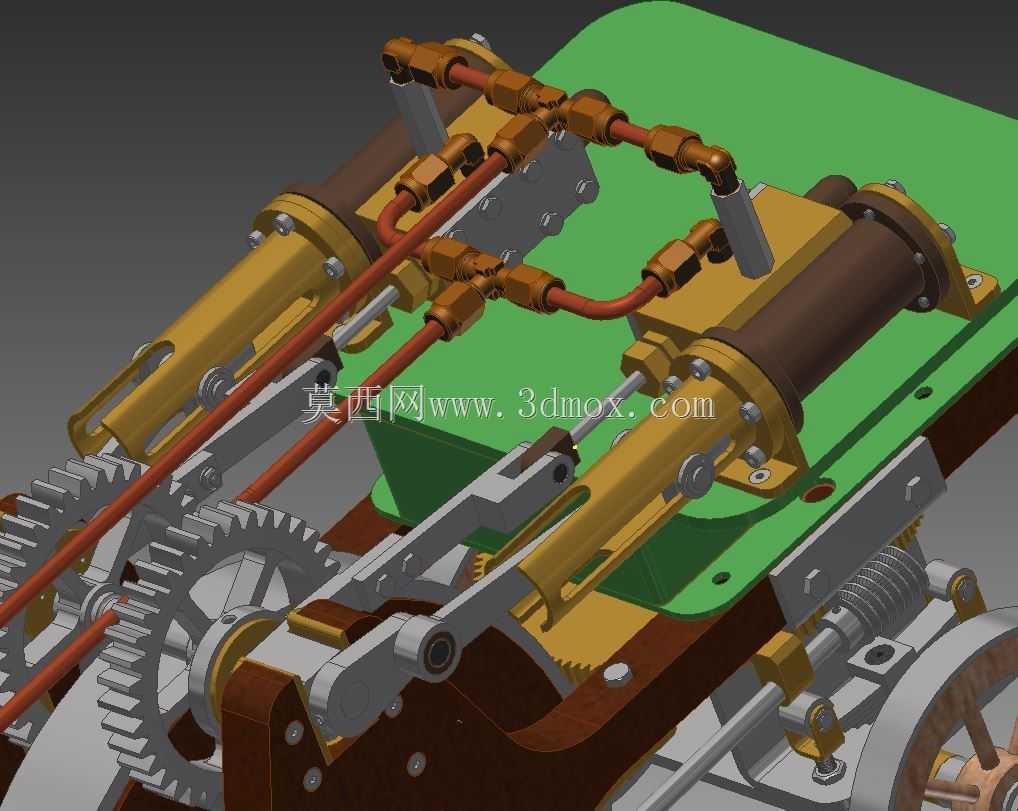

这款轮式斯特林动力牵引装置，主要面向热力机械原理展示、复古动力教具研发、小型文创动力装置开发等应用场景，可作为高校工程热物理课程的具象演示载体，也能适配复古机械主题展陈、微型动态文创摆件的开发需求，还原早期热力牵引设备的运行逻辑与结构特征。装置核心采用斯特林外燃动力原理，通过外置加热源对气缸内工质进行加热，利用工质受热膨胀、遇冷收缩的循环压差推动活塞做往复运动，整套动力输出路径经过多组齿轮啮合传递，将活塞的直线往复运动转化为大尺寸驱动轮的旋转扭矩，无需复杂的油气供给结构即可实现稳定的动力输出，运行过程噪音低、振动幅度小，适配低转速大扭矩的牵引作业需求。设计过程中优先还原早期牵引装置的结构布局，将立式加热锅炉布置在装置后侧，通过竖直烟囱结构引导热流走向，双组对称气缸布置在锅炉前端，配合曲柄连杆机构实现动力的连续输出；传动系统采用多层齿轮组啮合结构，大直径主驱动轮内置内齿圈与小齿轮配合实现减速增扭，前后辅助轮采用辐条式结构，既还原复古机械的外观质感，也能保证装置移动过程的平稳性，前端设置的木质踏板结构可作为简易承载平台，适配小型物件的牵引承载需求。整套装置的安装边界预留充足的操作空间，加热锅炉与传动结构之间设置隔热防护层，避免运行过程中高温部件对周边结构造成热损伤，各齿轮啮合位置预留合理的装配间隙，既保证传动过程的顺滑度，也降低加工与装配的精度要求；轮组的安装高度经过匹配调校，保证所有轮组在平整平面上均可平稳接触地面，避免运行过程中出现卡滞或悬空打滑的问题，气缸与活塞的配合公差经过优化，在保证工质密封性能的前提下降低运动摩擦阻力，提升整套装置的动力转换效率。
