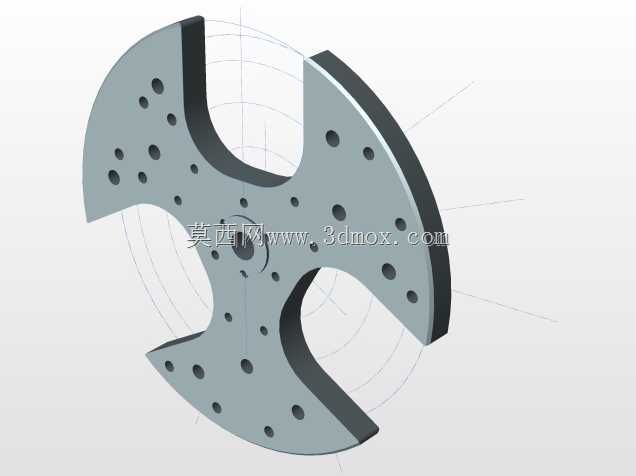

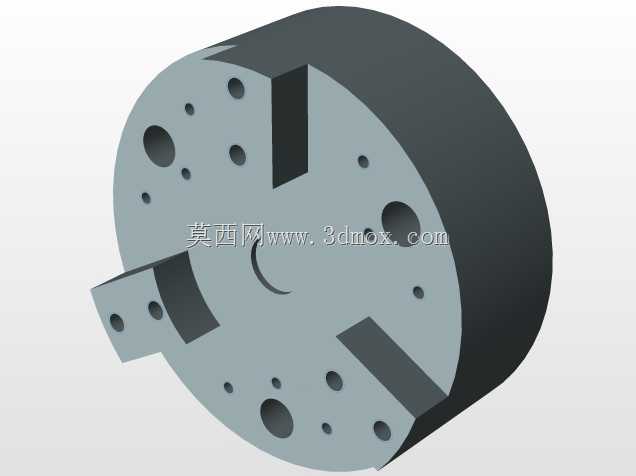

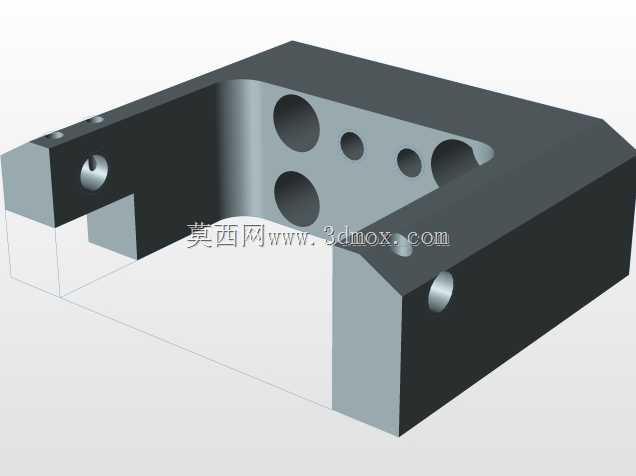

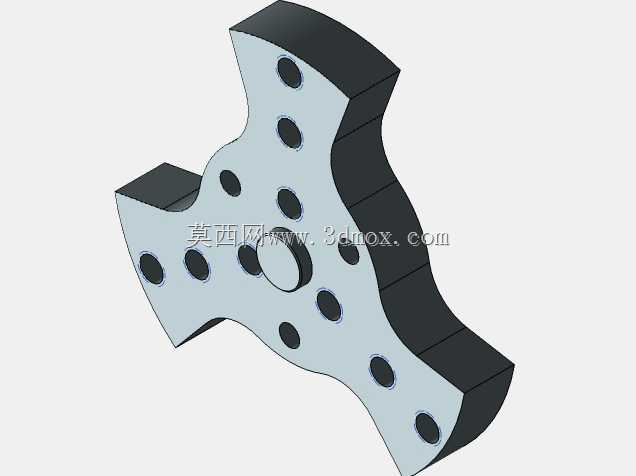

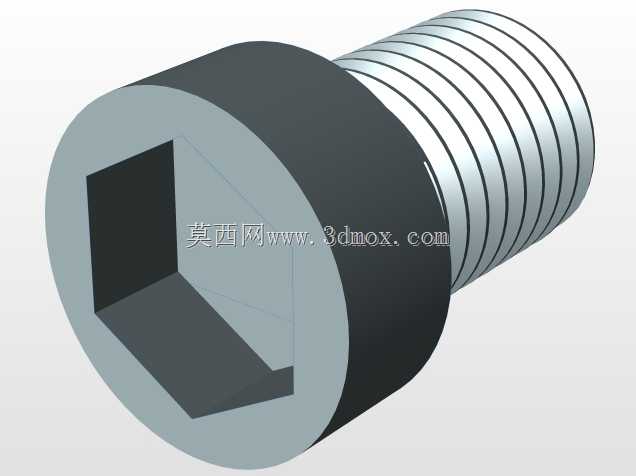

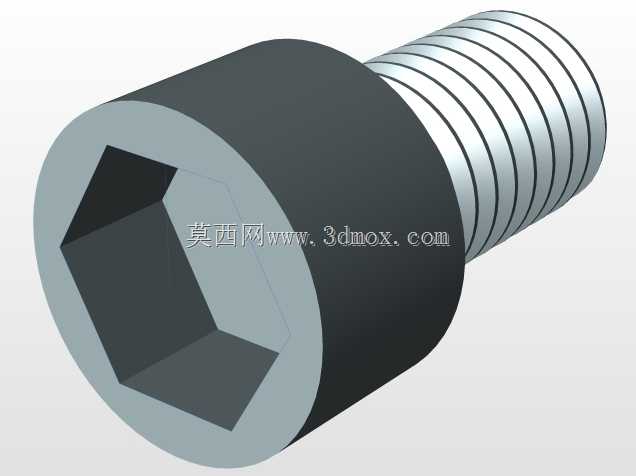

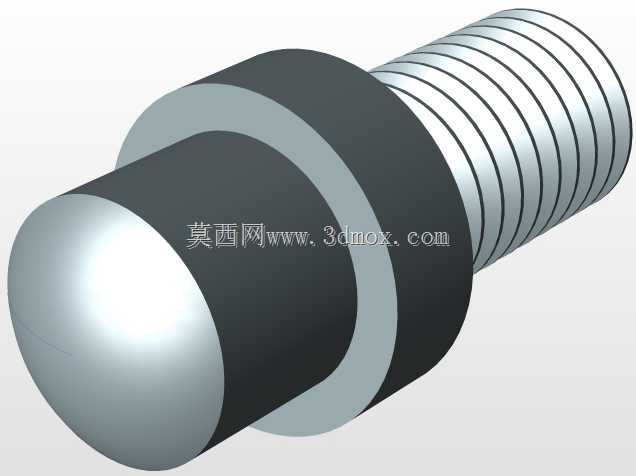

多爪液压驱动数控机床用卡盘结构

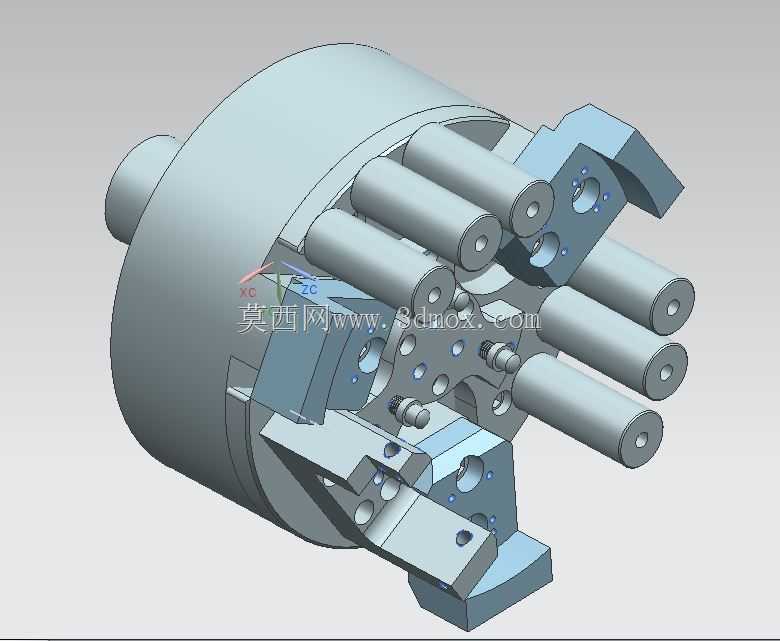

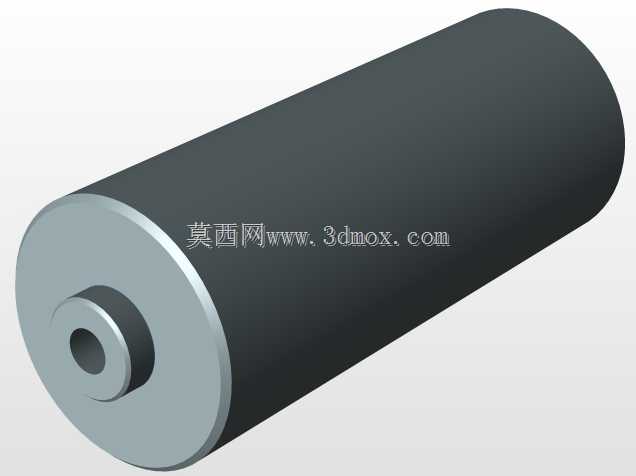

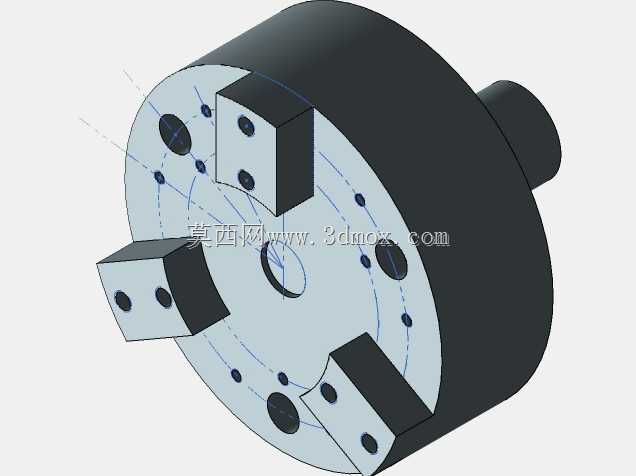

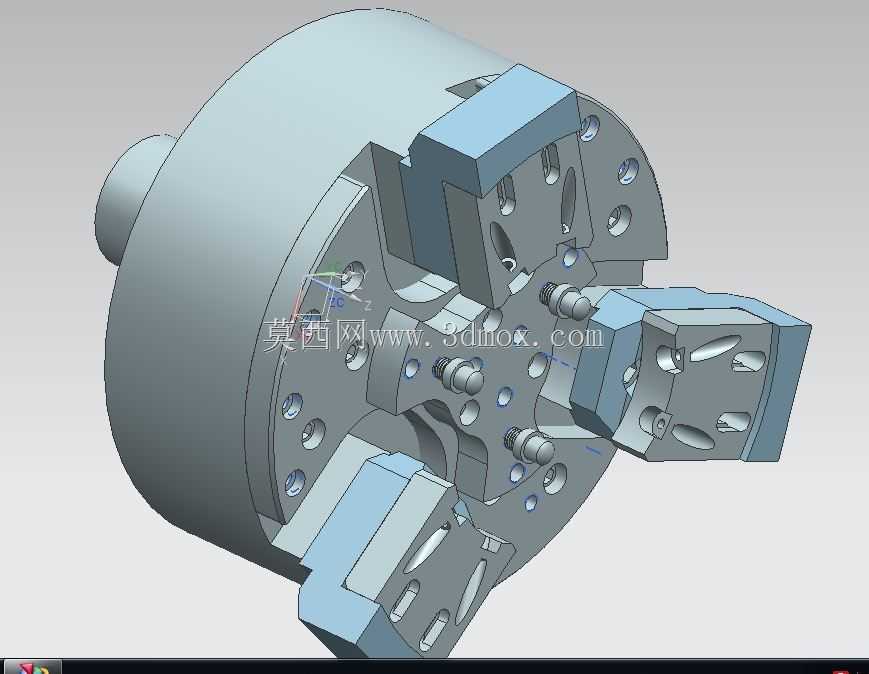

这款卡盘结构是面向数控车床、车铣复合加工中心开发的专用径向装夹工装，主要承担回转类工件加工过程中的夹持定位功能，适配盘类、轴类、异形多棱类零件的精密加工场景，在常规金属切削加工中，可直接安装于机床主轴端部，随主轴做高速回转运动，为工件提供稳定、均匀的夹紧力，避免加工过程中工件出现窜动、偏摆、振颤等问题，保障加工尺寸精度与表面粗糙度达标。在实际生产场景中，这类多爪卡盘相比传统三爪卡盘拥有更多的夹持接触点，可适配薄壁环形零件、异形截面零件的装夹需求，通过分散夹紧点位的压力，避免薄壁工件受单点夹紧力过大产生的装夹变形，同时也可针对带不规则凸台、缺口的零件实现稳定夹持，拓展机床的可加工零件范围，覆盖汽配、液压元件、精密五金等多个加工领域的零件装夹需求。从功能特性来看，该结构采用内置式多油缸驱动设计，每一组卡爪都对应独立的驱动活塞与传动滑块，可实现同步定心夹紧，也可根据工件的特殊外形调整单爪的夹紧行程，适配偏心零件的装夹加工；卡爪端部设计有可更换的硬爪/软爪安装接口，可根据加工零件的材质、外形更换适配的爪头，兼顾粗加工大夹紧力需求与精加工低变形装夹需求；卡盘本体采用高强度合金钢整体锻造结构，经热处理后具备足够的刚性与抗疲劳性能，可承受高速回转下的离心力与重切削过程中的切削冲击力。在设计思路上，该结构优先保障回转过程的动平衡性能，所有驱动部件、传动滑块都沿卡盘中心轴对称分布，内置的油道采用一体化加工成型，减少外接管路带来的动平衡干扰，同时在卡盘端部设计有防尘、防切削液进入的密封结构，避免加工过程中产生的铁屑、切削液渗入卡盘内部的传动间隙，降低卡盘的磨损速度，延长维护周期。从安装边界来看，卡盘尾部设计有标准的主轴连接法兰接口，可直接适配主流数控车床的主轴端安装尺寸，整体轴向长度控制在合理范围内，不会过多占用机床的Z轴加工行程，卡爪的最大张开行程可覆盖常规直径范围的回转零件装夹，本体最大外径适配中等规格数控车床的主轴端安装空间，安装时无需对机床主轴做额外改造，可直接替换同规格的传统液压卡盘完成升级。
