TEKNOMOTOR高速精密电主轴三维设计

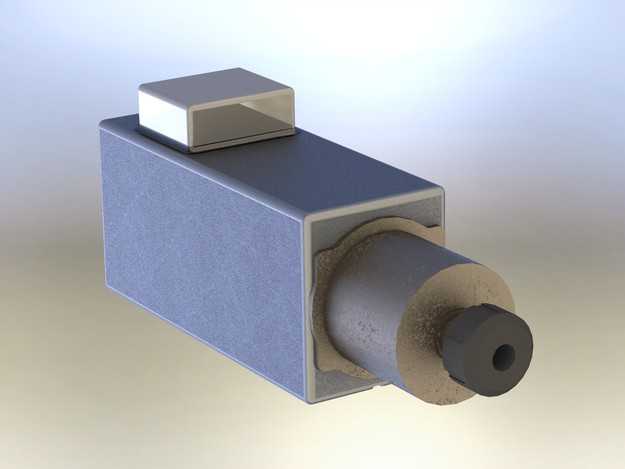

本模型为TEKNOMOTOR系列高速精密电主轴的三维数字化设计成果，建模过程严格遵循工业电主轴的实际结构比例与装配逻辑，通过三维建模软件完成全参数化特征构建，完整还原了该款主轴的外部形态与核心装配结构。建模阶段首先梳理高速电主轴的功能模块划分，将整体结构拆解为主轴主体安装座、前端输出轴组件、顶部接线盒模块、端部锁紧结构四个核心部分，针对每个模块的几何特征采用对应的建模命令实现：主体安装座采用长方体拉伸特征结合边角倒角处理，还原金属安装基座的规整形态，同时预留出与设备安装对接的基准面；前端输出轴部分通过回转特征构建阶梯轴结构，精准还原轴径的阶梯变化、端部的锁紧螺母结构以及轴端的刀具安装接口，保证接口尺寸符合ER系列夹头的装配标准；顶部接线盒模块采用抽壳与拉伸结合的方式，还原接线盒的盒体与盒盖的装配关系，边缘做圆角处理匹配实际工业产品的工艺细节；端部的密封与锁紧结构通过多组回转与切除特征完成，还原主轴前端的防尘、锁紧结构细节。材质与渲染阶段针对不同部件的工业属性分配对应材质：主体安装座赋予磨砂氧化铝合金材质，调整材质的粗糙度与金属度参数，还原工业铝件的哑光金属质感；输出轴与锁紧部件赋予淬硬钢材质，添加轻微的表面磨削纹理，体现高速运转部件的精加工表面特性；接线盒部分赋予工程塑料与金属结合的材质，区分盒体的绝缘塑料与接线端口的金属材质。渲染阶段采用工作室三点布光方案，主光源从侧上方投射突出主体的结构轮廓，辅助光源补充暗部细节避免结构死黑，环境光添加微弱的工业环境反射，让金属材质的反射效果更贴近真实工业场景，最终渲染图清晰呈现主轴各部分的结构衔接与材质差异。设计思路上围绕高速电主轴的实际应用场景展开，建模过程中严格保证各装配部件的位置精度，还原主轴的安装基准、输出轴同轴度等关键设计要素，模型整体结构简洁精准，既完整呈现了该款高速主轴的外观特征，也保留了核心结构的装配关系，可用于机电设备集成方案展示、主轴选型参考、相关设备的装配模拟等场景，能够直观展现高速电主轴的形态特征与结构布局，帮助相关人员快速理解该类主轴的结构组成与安装方式。
