卧式电动冰淇淋机三维结构设计模型

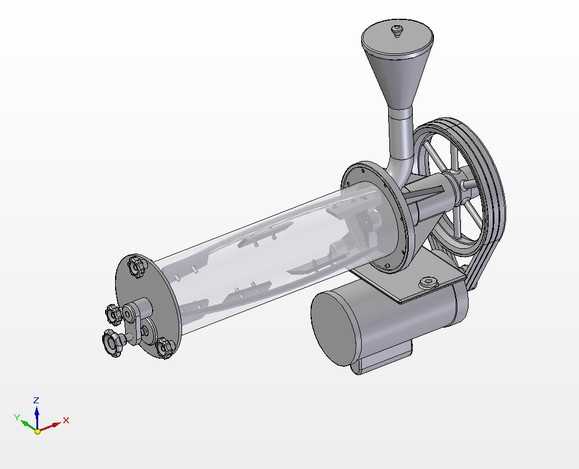

本模型为卧式电动冰淇淋机的完整三维结构设计，采用主流三维建模软件完成全参数化构建，所有零部件均按照实际加工装配逻辑完成配合约束，可直接用于结构验证、装配干涉检查与方案展示。建模过程中首先梳理设备的功能逻辑：设备需完成冰淇淋浆料的进料、输送、冷冻搅拌、挤出成型全流程，因此整体采用卧式筒体作为核心工作腔，筒体一端设置带调节旋钮的出料端盖，端盖上预留多组出料口适配不同造型的出料嘴，端盖与筒体采用法兰螺栓连接，保证密封性能的同时便于后期拆卸清洁。筒体上方设置锥形进料斗，进料斗与筒体内部的输送腔连通，锥形结构可依靠重力引导浆料顺畅进入工作腔，避免浆料挂壁残留。筒体侧方设置带轮传动结构，大直径V带轮通过支架固定在筒体端部，配合下方的驱动电机实现动力传递，带传动结构可实现减速增扭，同时具备过载保护能力，避免硬料卡滞时烧毁电机。驱动电机采用卧式安装方式，通过安装板与筒体底座固定，安装板上预留调节腰型孔，可调整皮带张紧度。筒体部分采用半透明材质渲染，可直观展示内部螺旋输送搅拌轴的结构，搅拌轴上设置多组螺旋叶片与搅拌齿，可在转动过程中持续搅拌浆料，同时推动浆料向出料端移动，配合外部制冷结构即可完成冰淇淋的凝冻与挤出。渲染阶段对不同部件赋予差异化材质：金属结构件采用哑光不锈钢材质，还原食品加工设备的卫生级金属质感；皮带轮采用铸铁哑光材质，皮带采用黑色橡胶材质；出料旋钮采用亮面镀铬材质，突出操作部件的辨识度；透明筒体采用半透明磨砂PC材质，既可以展示内部结构，又不会完全暴露内部细节影响整体美观度。设计过程中充分考虑食品加工设备的使用需求，所有与物料接触的部件均做圆角过渡处理，无清洁死角，装配关系完全符合实际生产的装配逻辑，各运动部件均预留合理的运动间隙，不存在干涉问题，可直接用于设备研发阶段的方案评审、结构优化，也可作为食品机械设计的教学参考案例。
