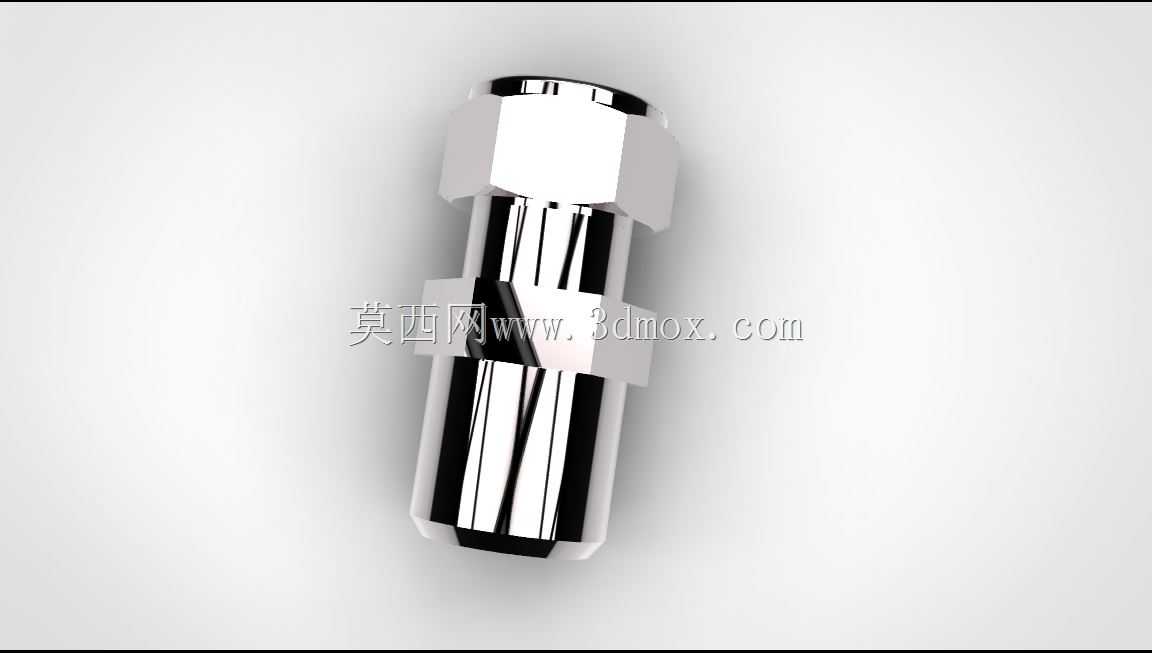

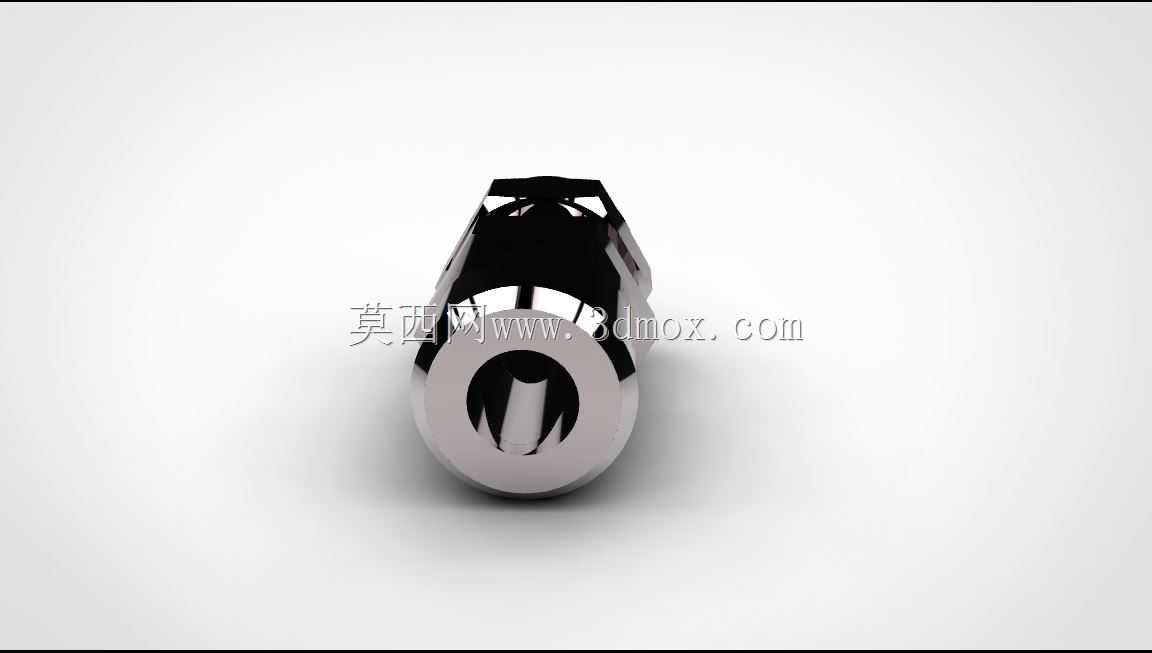

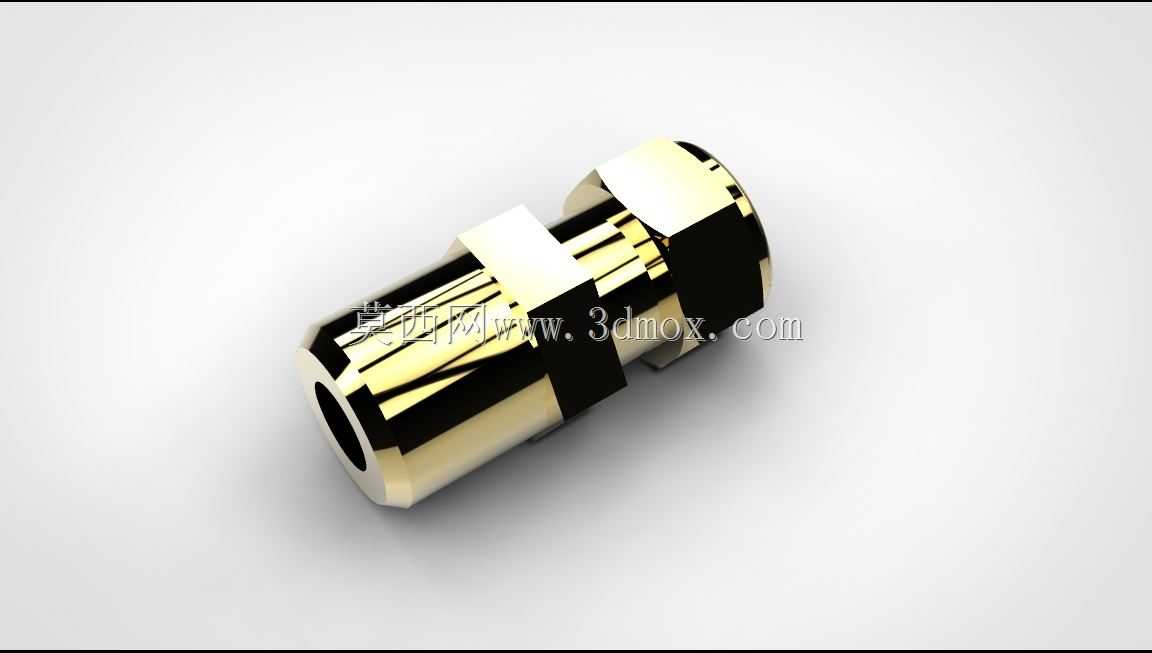

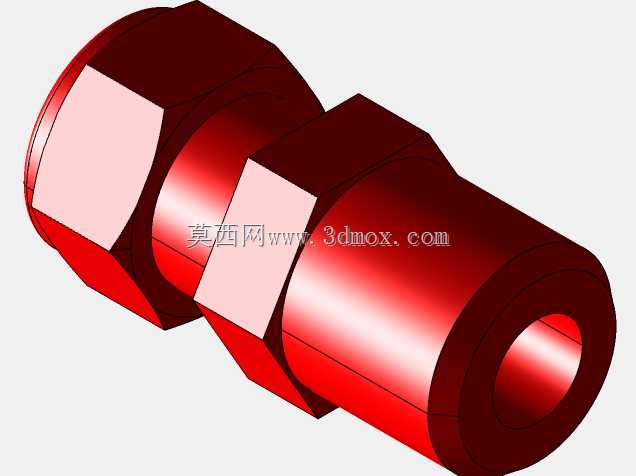

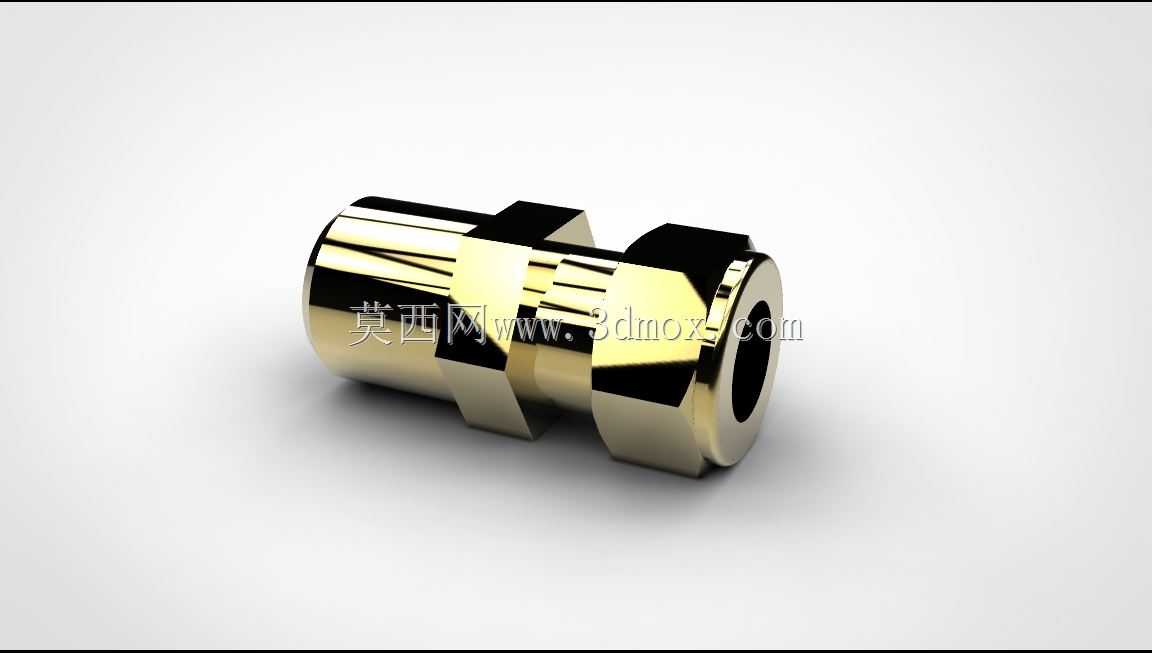

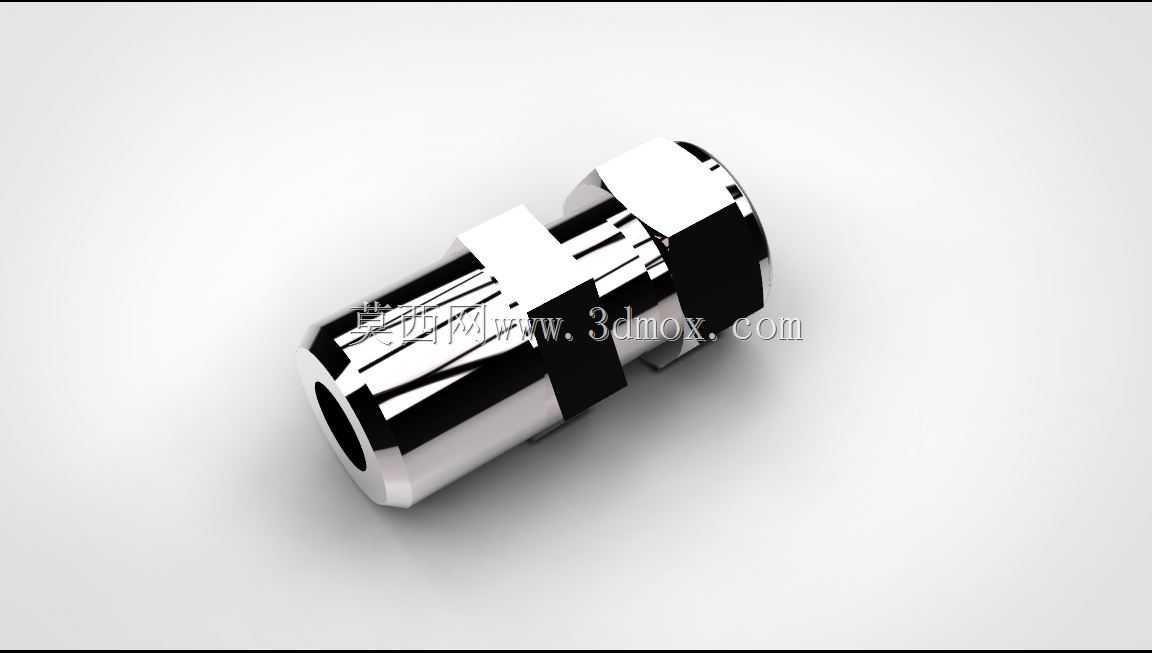

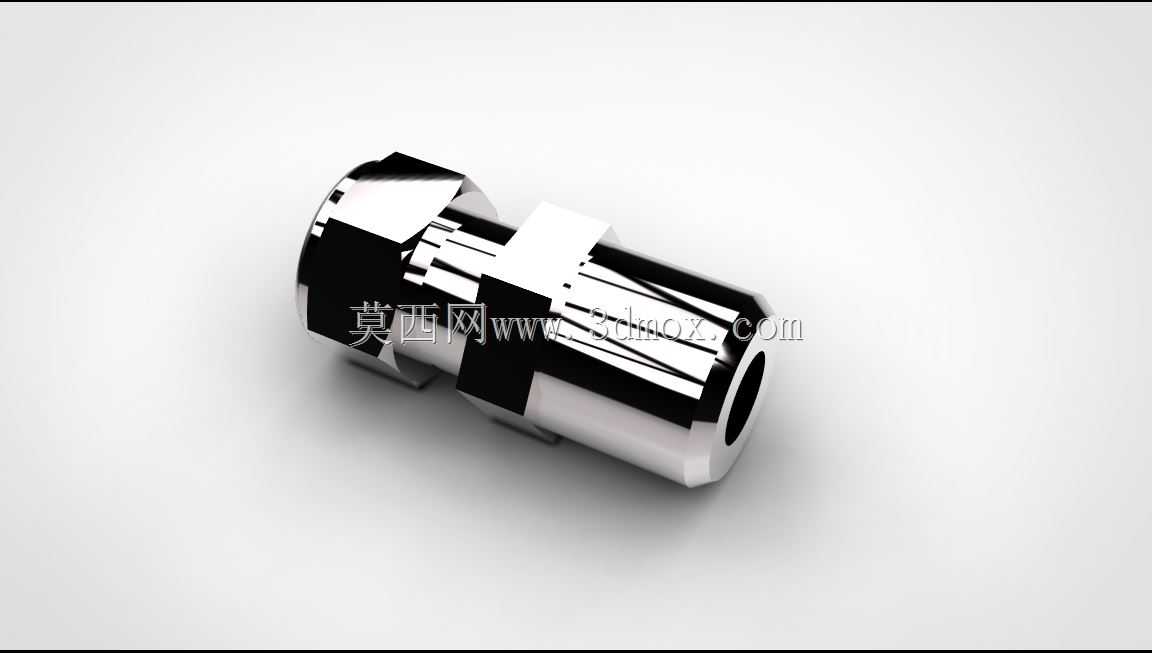

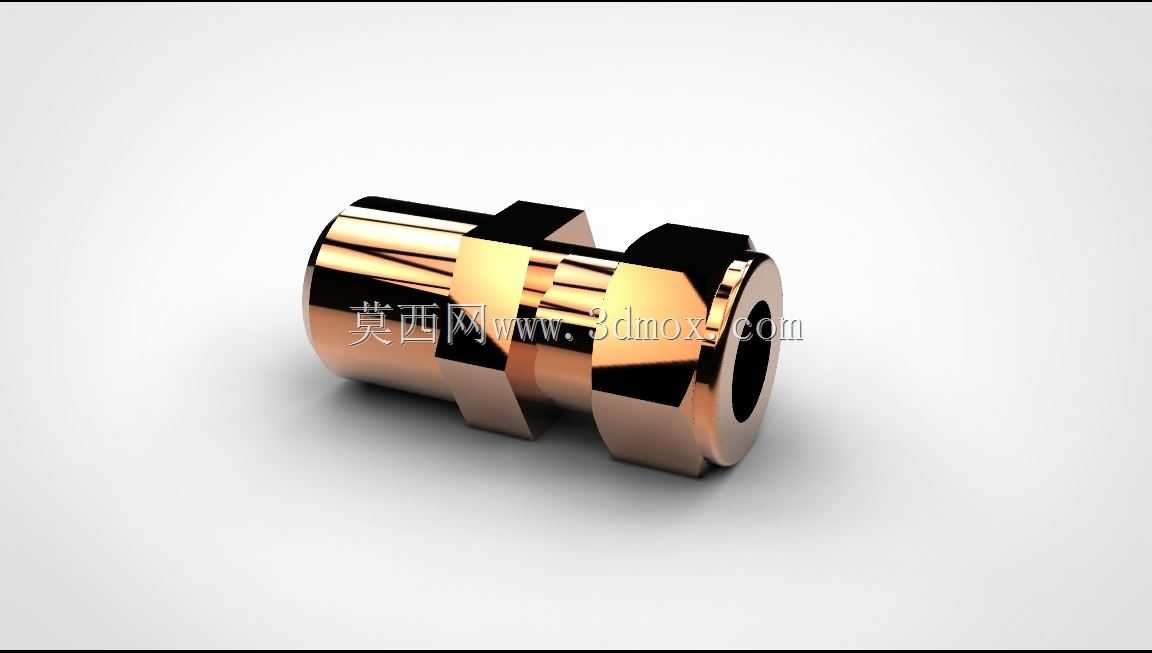

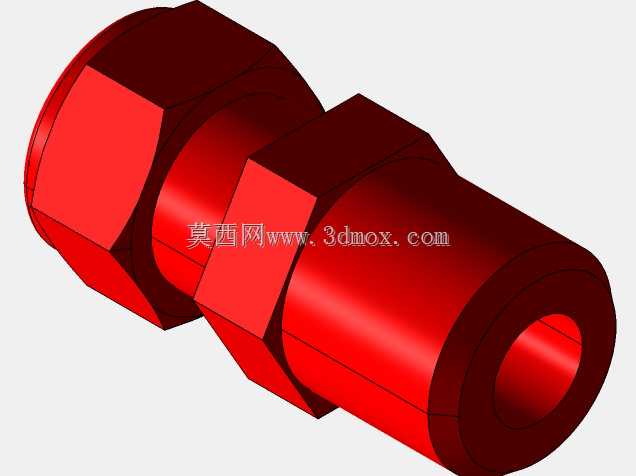

金属管路对接用卡套式焊接接头结构

这类接头主要应用在液压动力管路、压缩空气输送管线、工业流体输送系统的硬管对接场景，在机床液压站、自动化生产线气路、工程机械油路布设中都能见到这类零件的身影，核心作用是实现两段同径金属硬管的刚性密封连接，相比螺纹直连结构，它的焊接端能和管路实现熔接固定，避免螺纹配合在长期振动工况下出现的松动渗漏问题。从结构设计来看，整体采用对称式阶梯轴构型，中间位置加工有外六角拧动段，方便安装时用扳手夹持施加扭矩，两端的焊接端做了倒角处理，焊接作业时能让焊料充分填充接缝，保证焊口的密封性和结构强度，六角段两侧的密封锥面做了高光洁度处理，和配套卡套配合时能形成线性密封带，在中高压流体工况下也能保证密封可靠性。做三维建模的时候，要重点控制几个关键尺寸边界：首先是中间六角段的对边尺寸要符合标准扳手的夹持规格，不能出现扳手无法卡入或者配合间隙过大的问题；其次是两端焊接段的外径要和适配硬管的内径保持合理的配合公差，一般采用间隙配合，方便现场焊接时管路插接定位；还要注意密封锥面的角度公差，角度偏差过大会导致卡套无法均匀压合，使用中容易出现渗漏。安装时需要先将接头一端和预设管路焊接固定，待焊口冷却后去除焊渣，再将另一端管路插入，套入卡套和锁紧螺母，用扭矩扳手按照对应管径的推荐扭矩拧紧即可，不需要额外添加密封填料，依靠金属接触面的挤压变形就能实现密封。这类接头的外形没有多余的冗余结构，整体径向尺寸紧凑，在管路排布密集的阀组安装区域也能顺利布置，不会和相邻管路、阀件产生安装干涉，建模时要注意各段过渡位置的圆角处理，避免应力集中，尤其是焊接端和六角段的衔接位置，圆角过小会在焊接热影响区产生应力集中，长期受管路内压和外部振动影响容易出现开裂问题。在实际选型使用中，要根据输送介质的压力等级、管路材质匹配对应的接头材质，常规工况下采用不锈钢材质就能满足防锈和强度要求，腐蚀介质场景则需要选用对应耐蚀合金材质，建模时可以通过配置不同材质参数快速适配不同工况的选型需求，结构上的对称设计也减少了建模时的重复工作量，只需要完成单侧结构建模后镜像即可得到完整模型，同时对称结构也让零件在安装时不需要区分方向，降低现场安装的出错概率。
