带安装孔法兰式圆形密封端盖结构

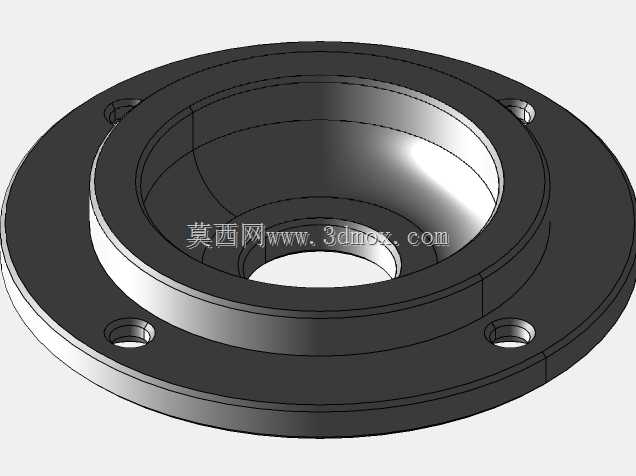

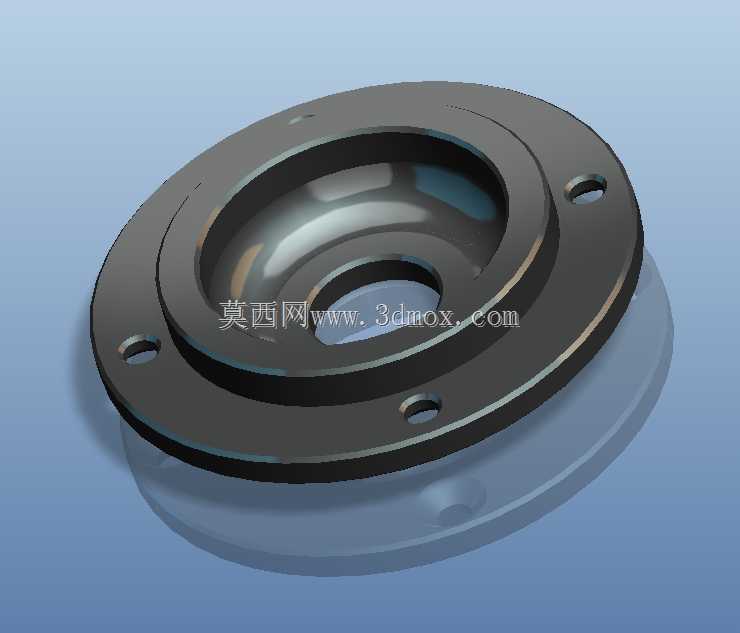

这款带安装孔的法兰式圆形端盖，是工业传动、流体输送、动力设备领域应用十分广泛的密封防护类机械配件，日常多配套在泵体端部、减速机输出端、轴承腔体外侧、液压阀组端口以及各类回转壳体的开口位置，核心作用是封堵腔体开口、阻隔外界粉尘水汽与杂质进入设备内部，同时对腔体内的润滑油、传动介质形成密封留存，避免介质泄漏造成设备润滑失效、传动部件干磨损坏，也能防止外部杂物侵入卡滞内部运动构件，保障设备长期运行的稳定性与可靠性。从实际使用场景来看，这类端盖既可以用在中小型齿轮泵的端侧，封住泵体内部的齿轮腔，维持泵腔的压力稳定；也可以配套在带座轴承的外侧，挡住轴承润滑脂的外溢，同时阻挡车间内的金属切屑、扬尘进入轴承滚道，延长轴承的使用寿命；在部分低压流体管路的末端，它也能作为盲板使用，通过端面密封垫的配合实现管路端口的临时或长期封堵，满足管路检修、支路预留的使用需求。在产品功能特性上，这款端盖采用法兰盘一体式结构，外圈均匀分布三个贯通安装孔，安装时可直接通过螺栓穿过孔位与设备壳体上的预设螺孔锁紧固定，无需额外设计卡扣或焊接结构，装拆十分便捷，后期设备维护时拆卸端盖即可快速检查内部构件状态、更换润滑介质，大幅降低运维的时间成本。端盖主体采用阶梯式内凹结构，中心预留贯通轴孔，可适配穿过设备的输出轴、传动轴，内凹的环形槽可嵌入橡胶密封圈、毛毡油封等密封件，与轴面形成紧密贴合的动密封结构，即便轴处于高速回转状态，也能有效阻挡介质沿轴面缝隙泄漏。设计思路上，这款端盖充分考虑了安装适配性与结构强度的平衡，法兰外圈的厚度做了加厚处理，避免螺栓锁紧时端盖发生翘曲变形，保证端面与壳体贴合的平整度，减少密封面的间隙；内圈的阶梯层级分别对应密封件安装位、轴避让位、腔体适配位，不同层级的直径差经过精准计算，既保证密封件安装后不会发生轴向窜动，也避免端盖内壁与腔体内的运动部件发生干涉，同时尽可能缩减端盖的整体重量，减少材料的不必要消耗。从外形尺寸与安装边界来看，这款端盖整体为圆形回转体结构，法兰外圈的外径适配常规中小型设备的腔体开口尺寸，三个安装孔的中心距遵循通用五金配件的安装孔位规范，可直接匹配多数同规格标准设备的壳体安装位，无需对原有设备进行二次打孔改造；中心轴孔的直径适配常规直径的传动输出轴，内凹腔体的深度可完全容纳轴端的锁紧螺母、轴端挡圈等小构件，安装后端盖外表面与设备壳体端面基本齐平，不会额外占用过多的设备外部空间，也不会在设备外侧形成突兀的凸起，避免设备运行过程中剐蹭周边管线或操作人员，适配各类紧凑布局的工业设备安装需求。
