分体式电动鼓风机结构设计方案

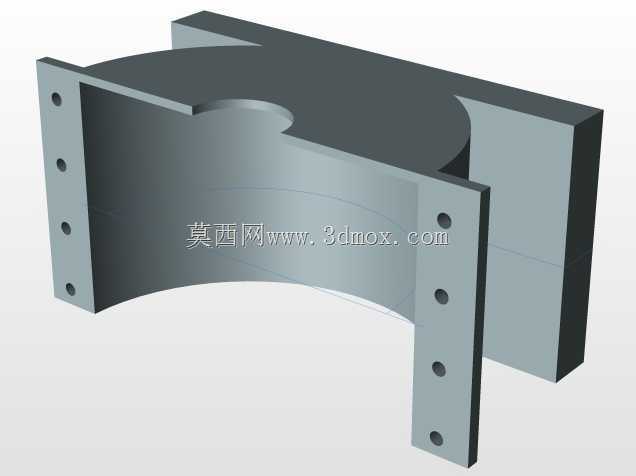

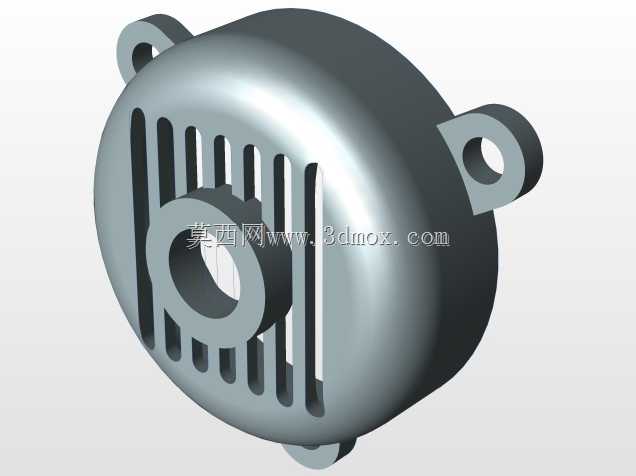

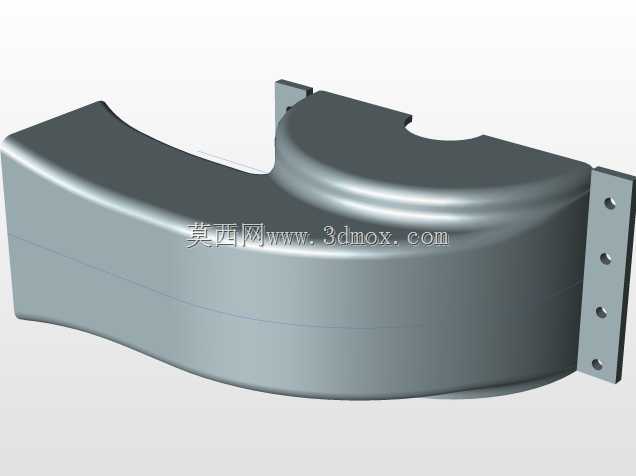

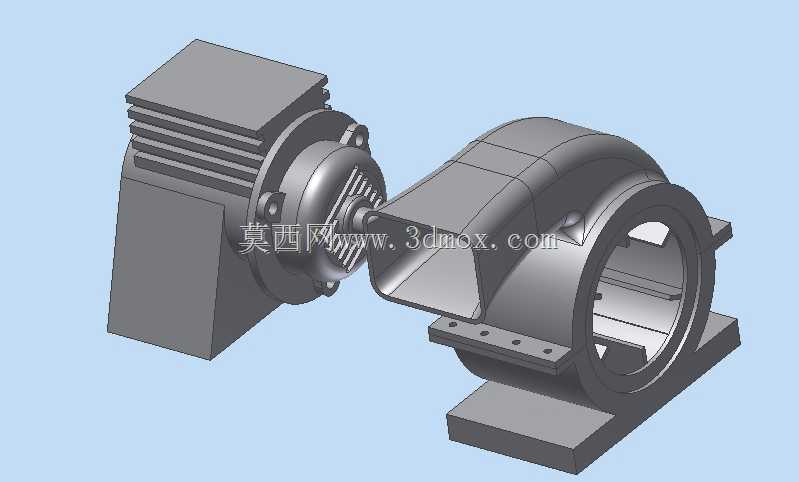

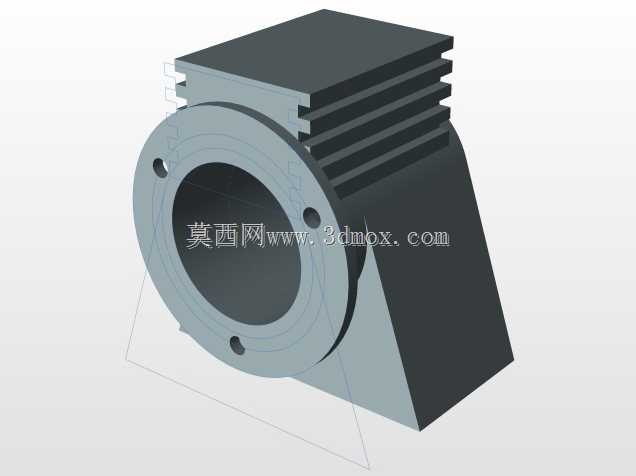

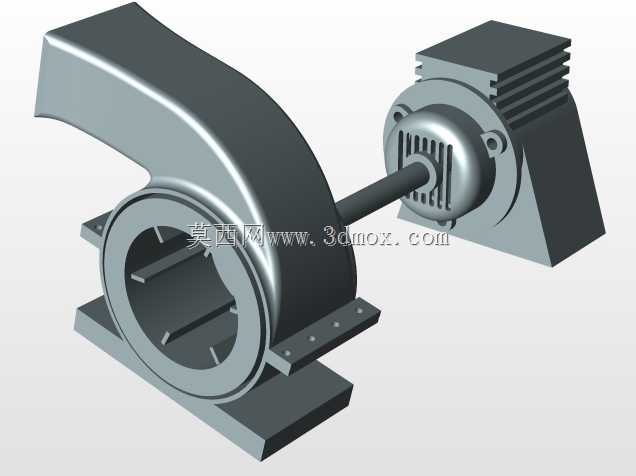

这款分体式电动鼓风机的三维结构设计，主要面向工业生产车间通风换气、生产设备风送供料、小型锅炉鼓风助燃、环保除尘系统负压引风等常见应用场景，同时也可适配仓储空间通风排湿、地下管廊临时换气等民用及基建配套场景，是工业通风送风环节应用十分广泛的通用动力设备。从实际用途来看，该设备依靠电机带动叶轮高速旋转，在蜗壳流道内形成稳定的气压差，可将外部空气加压后定向输送至目标区域，既可以为生产环节提供稳定的压力风源，也能完成密闭空间的空气置换、高温区域的强制散热、轻量物料的风力输送等作业任务，适配多种需要定向加压送风的工况。从功能特性来看，该设计采用电机与蜗壳分体同轴直连的结构布局，电机尾部设置有散热鳍片结构，可在设备长时间连续运行时快速导出电机工作产生的热量，避免电机绕组过热烧毁，提升设备连续运行的稳定性；蜗壳采用流畅的对数螺旋线流道设计，可最大程度降低风阻，减少气流在流道内的紊流损耗，提升鼓风效率，降低运行时的气流噪音；底部设置有一体式安装底座，蜗壳与电机分别通过独立的安装支座固定在底座上，可保证电机轴与叶轮的同轴度，减少运行时的径向跳动，降低设备运行的振动幅度。从设计思路来看，这款鼓风机在设计阶段优先考虑了设备的易维护性与安装适配性，将电机与蜗壳设计为可拆分的独立模块，当叶轮或者电机出现故障时，无需整体拆解设备即可单独拆卸故障部件进行检修更换，大幅降低后期运维的时间成本；蜗壳的进风口采用标准圆形法兰接口，可直接对接不同管径的通风管道，出风口采用渐变式扩压结构，可将叶轮输出的动压有效转化为静压，提升送风距离与出口风压。从外形尺寸与安装边界来看，该设备整体采用卧式布局，电机与蜗壳沿轴向排布，整体横向长度适配常规工业设备的安装预留空间，底部安装底座预留有标准螺栓固定孔位，可直接固定在混凝土基础、钢制机架或者移动小车上，安装时仅需保证底座水平、电机轴与叶轮无偏心即可完成装配，进风口预留的法兰接口可根据现场管道走向调整对接方向，无需额外加装异形转接头，能够适配多数常规工业场景的安装空间要求，无需对现场安装位进行大规模改造即可完成部署。
