4毫米厚汽车冲压铰链支架结构设计

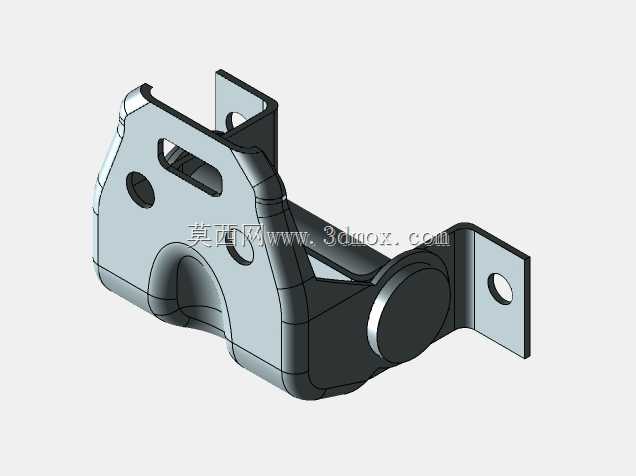

这款4毫米厚冲压成型金属铰链支架，主要应用于乘用车辆车门与车身侧围的铰接连接场景，是车门开合运动的核心承载支撑部件，承担着车门自重载荷传递、开合轨迹约束、行驶工况下防抖动限位的核心作用，直接关系到车门开关的平顺手感、长期使用的结构耐久度，以及整车NVH表现中车门部位的异响控制水平。在实际装车场景中，该支架一侧通过螺栓与车身侧围的钣金安装面刚性固定，另一侧通过铰接销轴与车门侧的铰链活动臂配合，为车门提供稳定的旋转支撑基准，能够承受日常使用中频繁开关带来的交变冲击载荷，同时在车辆行驶过程中传递车门与车身之间的振动作用力，避免车门出现下沉、错位、开合卡滞等常见故障。从功能特性来看，该支架采用4毫米厚度的高强度金属薄板冲压成型，相比传统铸造或厚板机加工的同功能部件，在保证结构强度满足整车耐久测试要求的前提下，大幅降低了部件自身重量，符合汽车轻量化的设计趋势，同时冲压工艺适合大批量规模化生产，能够有效控制单件制造成本，提升整车装配的零部件一致性。设计过程中，工程师首先围绕安装边界进行了多轮结构拓扑优化，支架主体采用带多道加强压筋的弯折成型结构，在不额外增加板材厚度的前提下，通过弯折结构提升整体抗扭、抗弯刚度，避免长期受载出现塑性变形；主体板面上开设的多个异形孔与圆孔，分别对应车身侧的安装螺栓过孔、线束避让空间以及工艺定位孔，确保装配过程中能够快速定位，不会与周边的车门密封条、内饰板、线束等部件产生运动干涉；侧伸的安装耳片上预留的铰接销轴安装孔，经过同轴度精度优化，保证销轴装配后转动顺畅无卡滞，同时孔位周边做了翻边强化处理，提升孔位的抗挤压磨损能力，延长部件使用寿命。在外形尺寸与安装边界的匹配上，该支架的整体轮廓完全贴合目标车型侧围钣金的安装型面，弯折角度经过多轮实车匹配调校，确保车门开合到最大角度时，支架与车门臂、周边钣金之间保留足够的安全间隙，不会出现磕碰摩擦；安装孔位的孔距公差控制在±0.1mm范围内，能够适配整车焊装线的自动化装配精度要求，不需要人工额外修配即可直接装车，有效提升整车装配效率。
