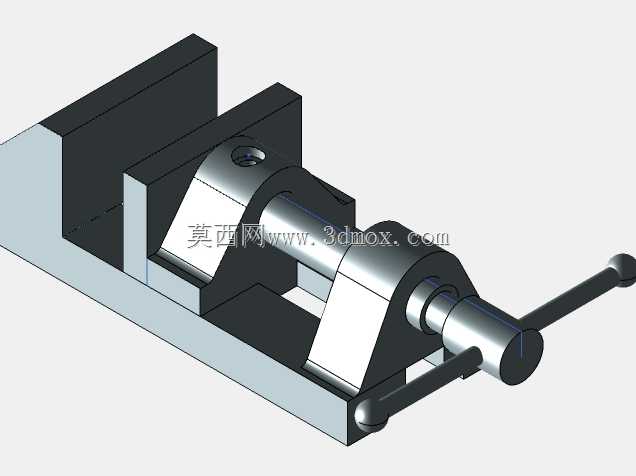

机加工夹持用螺杆式手动台虎钳结构

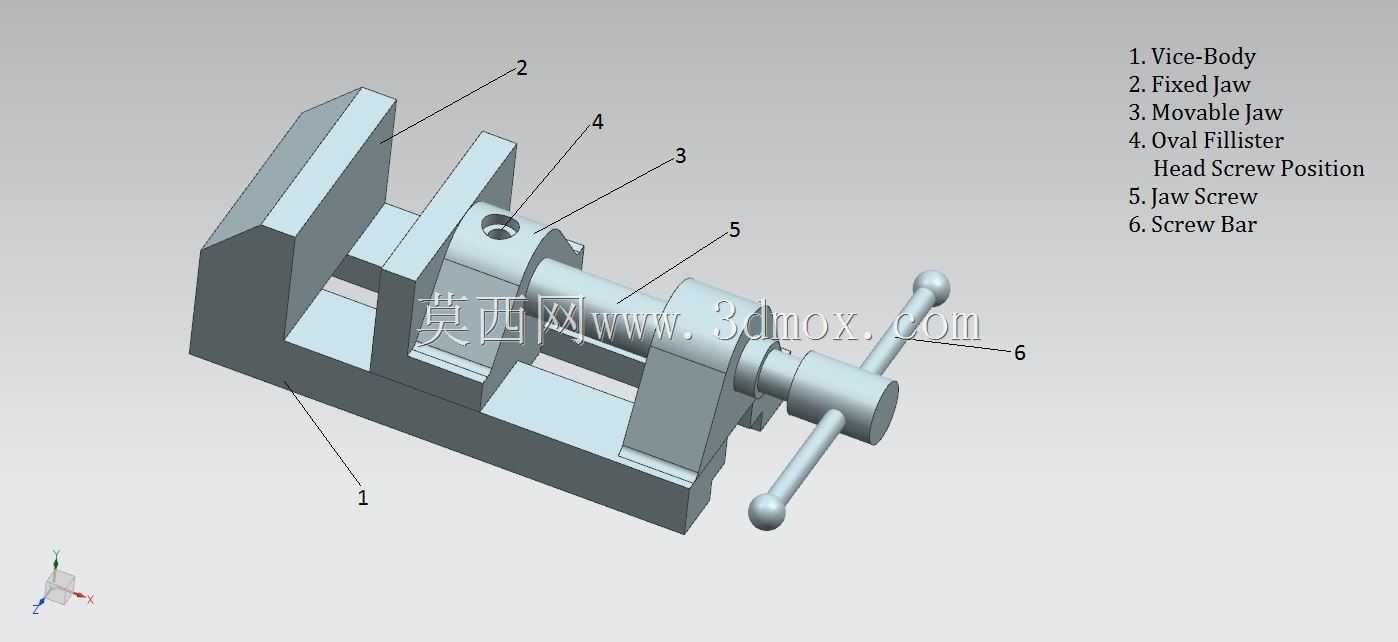

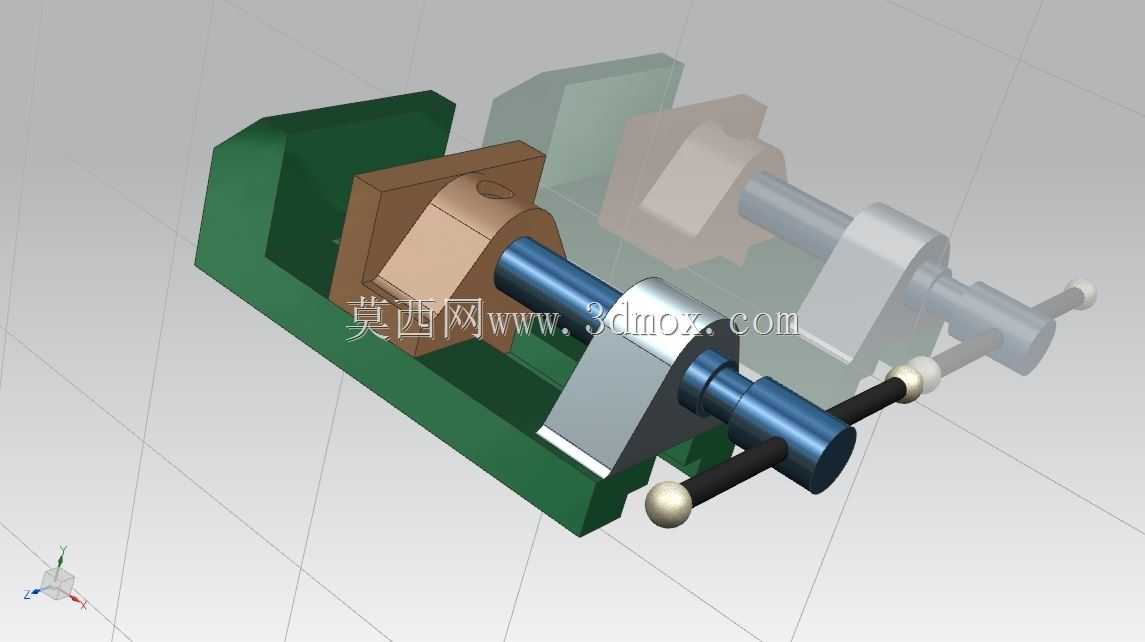

这款手动台虎钳是机械加工、钳工装配、工件修配场景中最基础也最核心的夹持工装，广泛应用于金工实训车间、小型机械维修工位、精密零件打磨装配台、家用五金加工操作台等场景，核心作用是为待加工工件提供稳定、可调节的刚性夹持固定，避免工件在锯削、锉削、錾削、攻丝、套丝、小型零件打磨修形等作业过程中发生位移、晃动，保障加工精度与操作安全。从功能特性来看，该台虎钳采用经典的螺杆传动进给结构，通过端部带防滑握柄的转动杆驱动丝杆旋转，带动活动钳身沿固定钳身的导轨方向做直线往复运动，实现钳口的开合调节，可适配不同宽度尺寸的工件夹持需求；钳口部位设计有平行咬合面，能够为规则方形、矩形工件提供均匀的夹持力，避免工件局部受力过大产生夹痕或变形，固定钳身与底座采用一体化刚性结构设计，可通过螺栓紧固在工作台台面，保障大力度作业时整体结构不发生偏移。从设计思路层面，该结构优先保障夹持刚性与操作便捷性，整体采用模块化拆分设计，分为固定钳座、活动钳身、传动丝杆、进给手柄、钳口压块几个核心部件，各部件之间的装配间隙经过合理预留，既保证活动钳身滑动顺畅无卡滞，又避免间隙过大导致夹持时工件出现俯仰偏斜；丝杆与活动钳身的连接部位采用防脱结构设计，防止丝杆旋出过量导致活动钳身脱落，手柄部位采用球形端头设计，转动施力时不易打滑，同时避免操作时手部被棱角划伤。在外形尺寸与安装边界方面，该台虎钳整体结构紧凑，钳身最大开合行程可覆盖常规小型零件的夹持需求，固定钳座底部预留标准安装孔位，可直接适配常规钳工工作台的安装尺寸，安装时仅需在工作台对应位置钻孔攻丝，通过螺栓即可完成紧固，无需额外定制转接支架；整体外轮廓无突出尖锐棱角，活动钳身的滑动行程全程处于钳座的防护范围内，操作时不会出现部件超出工作台边界的情况，能够适配多数小型加工工位的空间限制，既可以固定在重型钳工台上承担大力度锉削、锯切作业，也可以临时固定在小型工作台上承担精密零件的装配、修磨工作，夹持力可通过丝杆的转动圈数灵活调节，针对薄壁易变形工件可控制夹持力度避免夹损，针对重型毛坯工件可加大旋紧力度保障夹持稳固。
