简易齿轮式减速传动装置结构设计

这款齿轮减速传动装置主要应用于中小功率的动力传输场景，常见于轻工输送设备、小型自动化生产线、教学实训台以及民用机械的动力匹配环节，核心作用是在原动机与工作执行端之间完成转速降低、扭矩放大的动力转换，让高转速低扭矩的动力输出适配低转速大负载的作业需求，避免动力端与负载端直接连接出现的扭矩不足、转速失配问题。

从实际用途来看，该装置可直接对接小功率驱动电机的输出轴，将电机输出的高转速通过齿轮组的啮合传动按固定传动比降速后，从输出轴传递给输送带辊筒、小型工作台进给机构、物料搅拌组件等执行部件，能够稳定传递额定范围内的扭矩，在低速运转工况下保持传动平稳，不会出现明显的传动间隙与抖动问题。

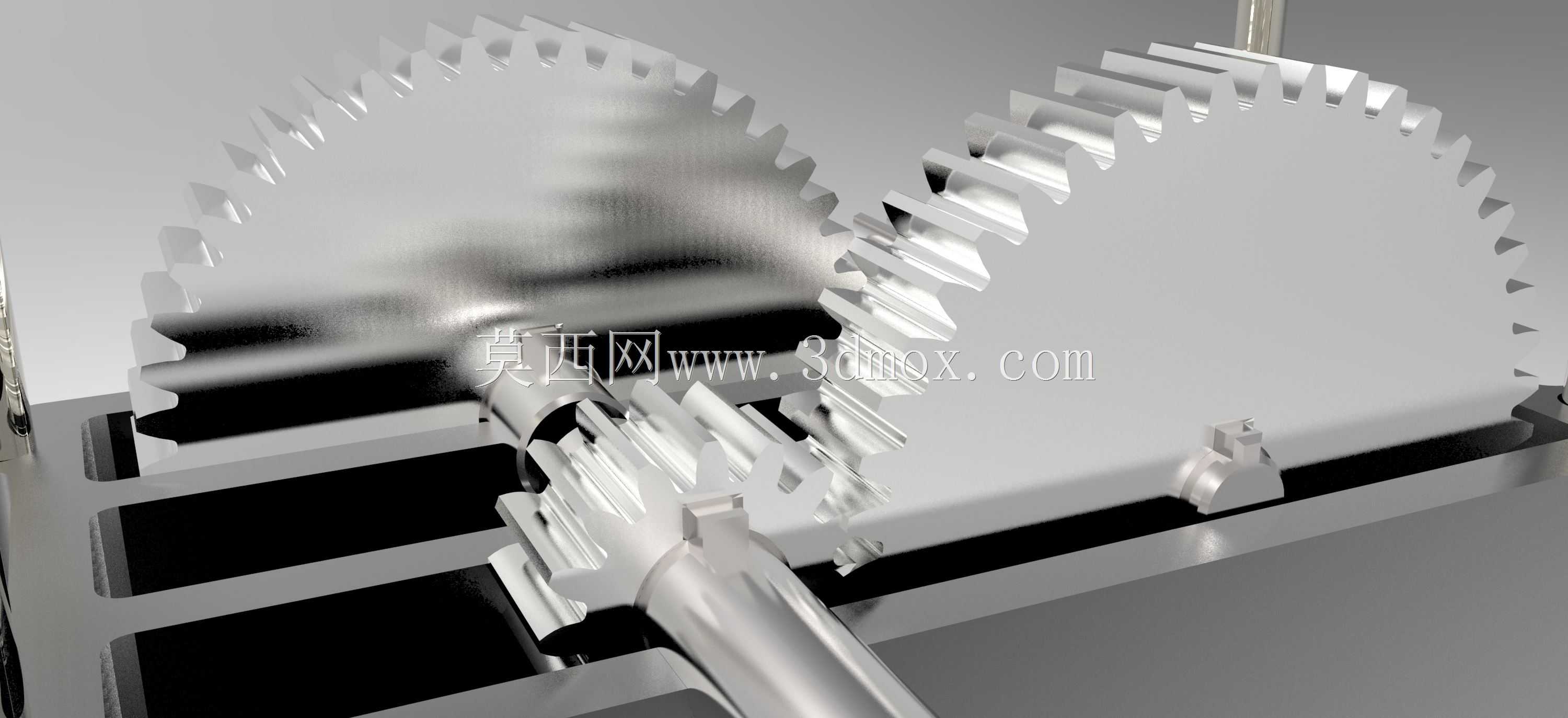

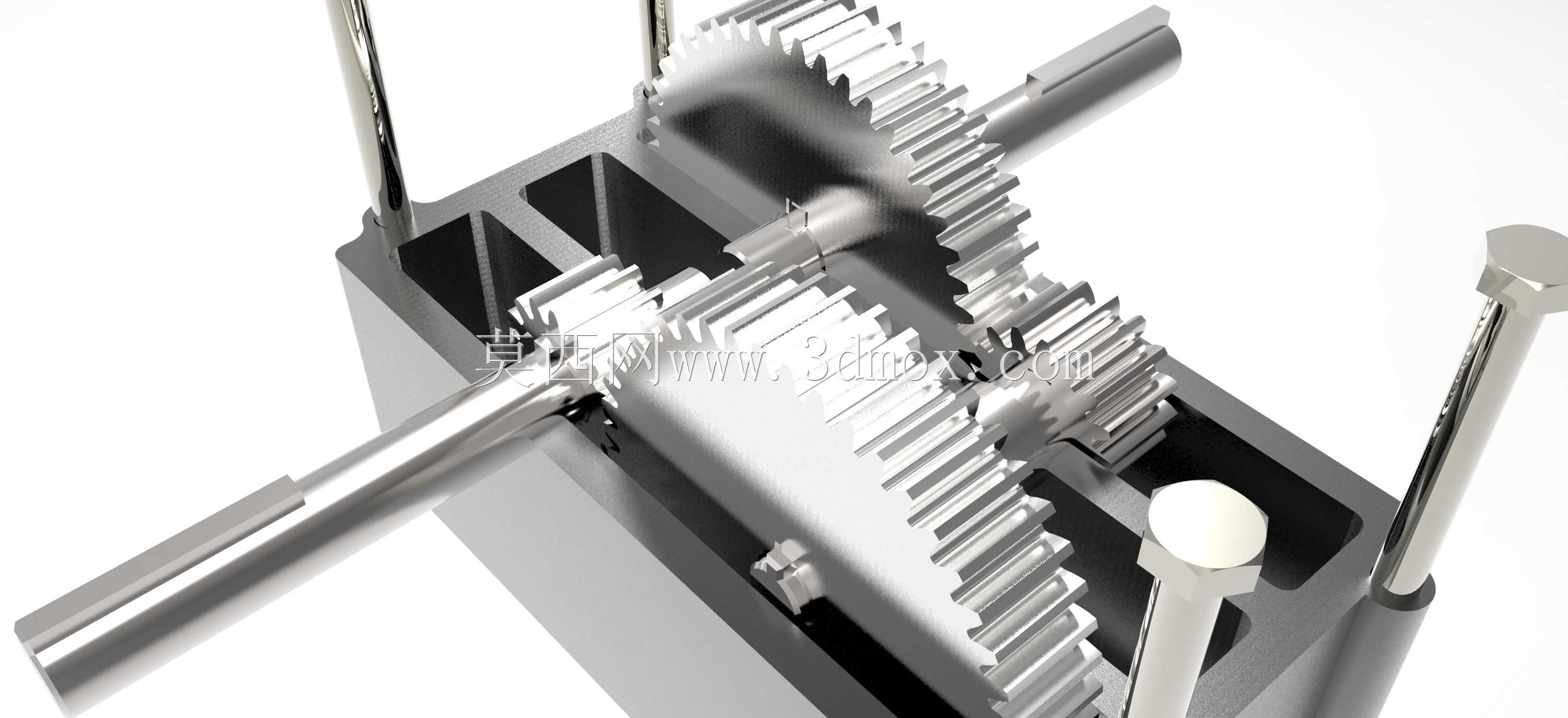

产品功能特性上，采用直齿圆柱齿轮啮合的传动结构，传动效率稳定，日常维护难度低，齿轮啮合过程中受力均匀，可承受恒定方向的径向与轴向载荷；配套的箱体采用分体式结构，由支架、侧盖与紧固螺钉组合而成，既能够为内部齿轮、传动轴提供稳定的支撑定位，也可以在检修时快速拆解，清理齿轮啮合面的杂物、补充润滑脂，降低后期运维的成本；传动轴与齿轮之间采用键连接的方式传递扭矩，连接可靠性强，不会出现轴与齿轮相对打滑的问题，能够保证传动比的精准性，避免转速输出出现偏差。

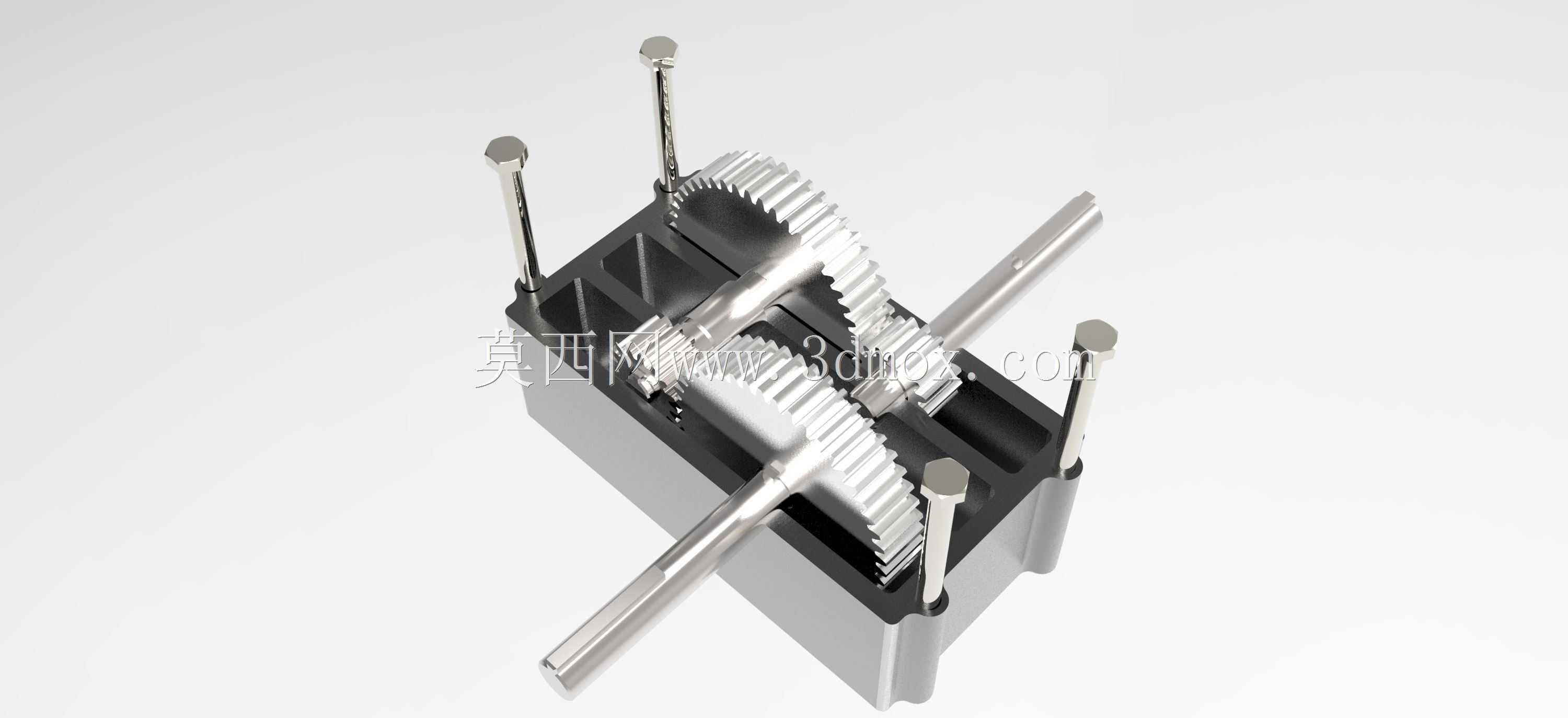

设计思路上，整体遵循结构精简、加工易实现的原则，齿轮参数按照固定传动比匹配计算，保证各级齿轮的啮合中心距与箱体支撑位的安装尺寸完全契合，避免出现装配干涉；箱体的支撑结构做了加厚处理，在传动轴穿设的位置预留了足够的轴承安装空间，可适配标准深沟球轴承的安装，降低传动轴运转时的摩擦阻力；紧固螺钉的排布均匀分布在侧盖与箱体的连接面，保证合箱后密封均匀，防止内部润滑脂渗漏，同时也能提升箱体整体的结构刚性，在承受负载时不会出现箱体变形导致的齿轮啮合错位问题。

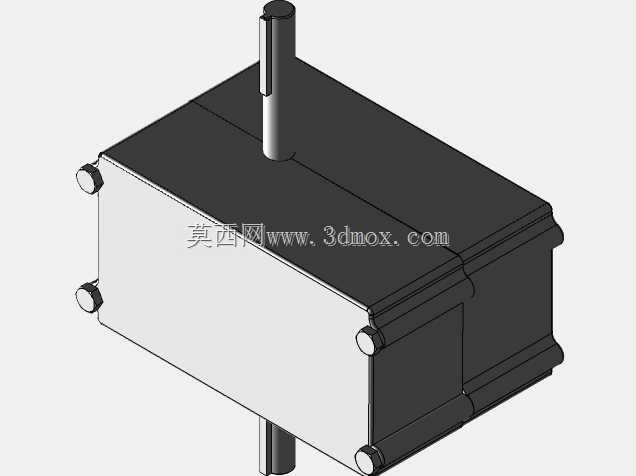

外形尺寸与安装边界方面，该装置整体结构紧凑，横向输入轴与纵向输出轴的轴伸长度预留了标准的联轴器安装空间，箱体底部的支架预留了固定安装孔位，可直接通过螺栓固定在设备安装基座上，安装时只需保证输入轴与动力端轴的同轴度、输出轴与负载端轴的同轴度在允许公差范围内，即可完成装配，不需要额外定制复杂的安装转接件；整体外轮廓没有突出的尖锐结构，所有边角都做了工艺倒角处理，既能够避免装配过程中划伤操作人员，也能适配安装空间较为局促的设备内部布局，不会与周边的线路、其他结构件产生干涉。
