汽车燃油歧管顶部结构三维建模作品

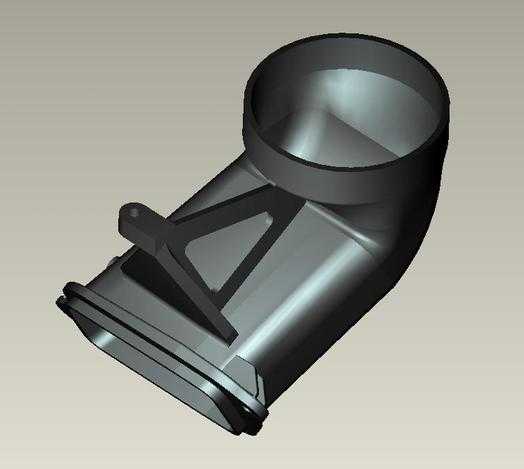

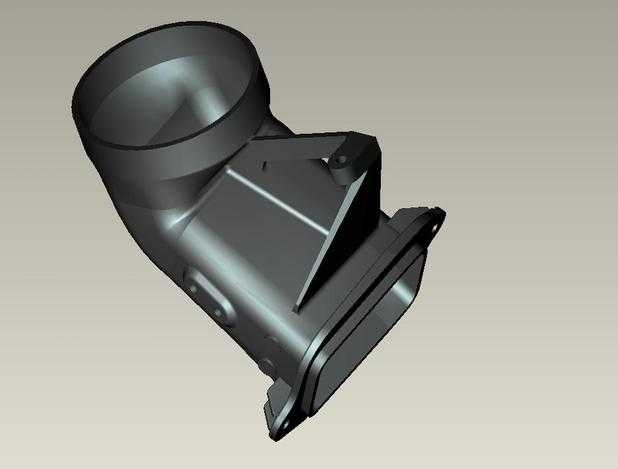

本作品为汽车燃油供给系统配套的燃油歧管顶部结构三维建模成果，建模过程依托专业三维设计软件完成，全程遵循汽车零部件正向设计的尺寸规范与装配逻辑。建模初期先梳理该部件的功能定位：作为燃油歧管的上部衔接构件，需要同时满足进气导流、周边部件安装固定、管路密封衔接的多重需求，因此首先搭建整体轮廓草绘，确定大口径进气端的椭圆截面参数，以及下部与歧管主体对接的法兰安装面轮廓，保证两端接口的尺寸公差符合汽车管路装配的行业标准。建模过程中采用实体拉伸与曲面修剪结合的方式构建主体腔体，针对腔体内部的导流曲面做了曲率连续处理，避免气流通过时产生不必要的紊流，同时在主体外侧设计了带安装孔的固定支耳，支耳位置经过反复校核，确保与周边发动机舱部件的安装点位完全匹配，不会出现装配干涉。材质渲染阶段选用哑光磨砂黑色工程塑料材质，还原该部件实际量产时采用的玻纤增强尼龙材质质感，对表面的分型线、安装凸台的倒角细节都做了精细化还原，甚至保留了部件表面细微的脱模斜度，让渲染效果贴近真实注塑成品的视觉表现。结构设计上充分考虑了部件的实际使用场景，在进气端的端口处做了加厚翻边处理，提升接口处的结构强度，避免安装卡箍时出现端口开裂的问题，下部法兰面预留了密封胶圈的安装槽位，槽位的深度与宽度尺寸严格匹配对应规格的密封圈参数，保证装配后的密封性能。整体建模过程中每一处特征都保留了完整的参数化建模历史，方便后续根据不同车型的适配需求调整管径、安装点位等参数，模型的壁厚设计均匀，符合注塑成型的工艺要求，不存在壁厚突变导致的注塑缺陷风险，所有转角位置都做了合理的圆角过渡，既可以降低注塑时的应力集中问题，也能优化气流在腔体内部的通过效率，完整还原了该部件从功能需求到结构落地的全流程设计逻辑。
