多齿轮啮合传动组合机构三维设计

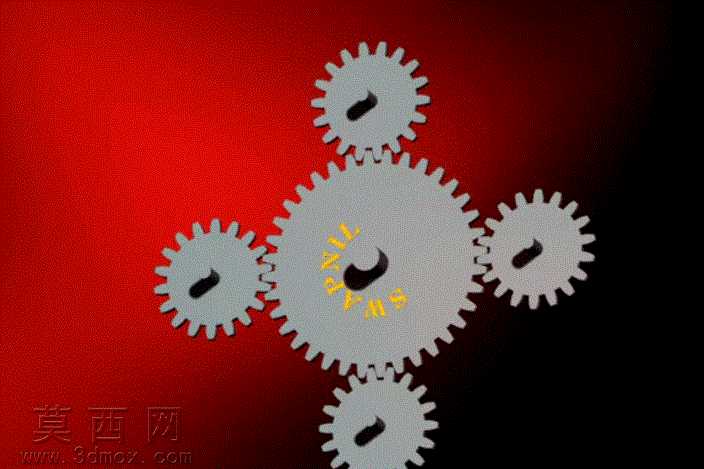

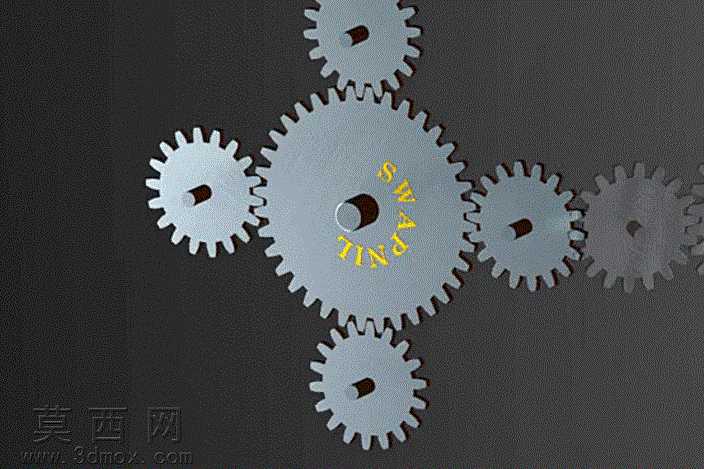

本作品为多齿轮啮合传动组合机构的三维设计成果，建模阶段依托三维设计软件完成全参数化构建，首先以中心主齿轮为核心基准，精准绘制齿廓渐开线曲线，通过拉伸、阵列等特征操作生成主齿轮的轮齿、轮毂、轴孔等完整结构，严格遵循标准齿轮的模数、压力角、齿顶高系数等参数规范，保证齿形的几何精度。围绕中心主齿轮，依次完成周边六个不同尺寸从动齿轮的建模，每个从动齿轮的齿数、分度圆直径均经过传动比计算匹配，确保与主齿轮啮合时无干涉、传动比准确，各从动齿轮的轴孔、键槽结构也同步完成细节建模，还原实际零件的装配特征。材质与渲染阶段，为所有齿轮赋予金属钢材质，调整材质的粗糙度、金属度参数，模拟真实机加工齿轮的哑光金属质感，中心主齿轮表面添加专属标识纹理，通过凹凸贴图实现标识的压印效果，背景采用深灰色哑光材质突出齿轮主体，打光采用多盏区域光组合，消除轮齿啮合处的阴影死角，清晰展现每个轮齿的啮合接触状态，同时添加柔和的环境反射，提升金属材质的真实感。结构设计上，采用中心轮带动周边多从动轮的辐射式传动布局，主齿轮作为主动件可同时驱动多个从动轮同步转动，各从动轮的安装位置经过运动仿真校验，转动过程中轮齿间的侧隙控制在合理范围，既保证传动顺畅无卡滞，又避免间隙过大产生传动回程误差，整体结构可直观演示定轴轮系的多轴同步传动原理，可用于机械原理教学演示、传动方案验证等场景。设计思路围绕直观展示齿轮啮合传动特性展开，摒弃冗余的外部壳体结构，完全裸露齿轮啮合区域，让观者可以清晰观察到轮齿从进入啮合到退出啮合的完整过程，不同尺寸齿轮的搭配也直观体现了齿轮传动的变速特性，建模过程中所有参数均保留可编辑性，可根据实际传动需求调整齿轮模数、齿数、中心距等参数，快速衍生出不同传动比的多齿轮传动机构方案。
