汽车轮毂高精度三维结构设计方案

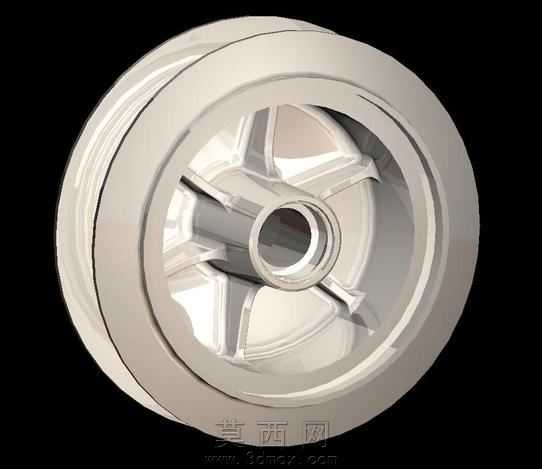

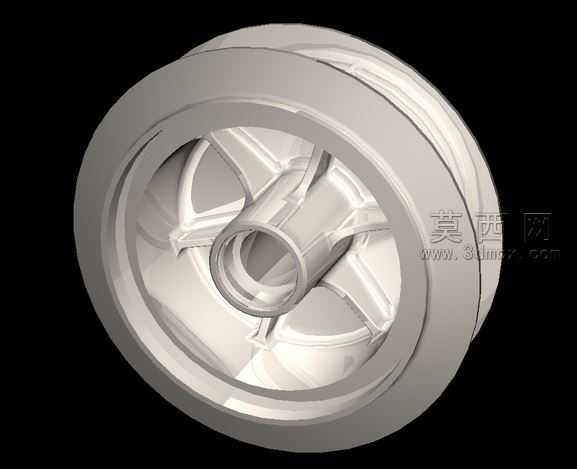

本款轮毂三维模型采用Pro/Engineer Wildfire软件完成全参数化建模，整体设计围绕汽车行走系统的核心承载需求展开，建模过程严格遵循机械设计公差规范，所有曲面均通过G2连续曲率校验，确保后续开模生产的工艺可行性。模型结构分为轮辋、轮辐、中心安装毂三个核心部分，轮辋部分按照标准轮胎适配尺寸构建，精确还原了胎圈座、轮缘的沟槽与倒角结构，可直接匹配对应规格的真空轮胎装配；轮辐采用五辐式对称布局，每根轮辐的曲面经过力学优化，在保证足够抗扭、抗弯强度的前提下，通过曲面掏空设计实现轻量化，有效降低轮毂整体转动惯量，提升车辆加速与制动响应性能；中心安装毂预留了标准螺栓孔位与中心定位孔，孔位同轴度公差控制在0.02mm以内，可直接适配对应车型的转向节安装接口。材质渲染阶段采用抛光金属材质模拟铝合金锻造轮毂的表面质感，通过HDR环境光贴图还原金属表面的高光反射与环境映射效果，地面添加柔和的反射阴影增强模型的真实感，渲染输出的效果图可直接用于产品展示与方案汇报。设计过程中同步完成了结构干涉检查，对轮辐与刹车卡钳的间隙、螺栓安装空间都做了预留校验，确保模型不仅具备外观展示效果，更可直接用于后续的有限元强度分析、模具设计与生产加工参考，整体模型参数可编辑，支持根据不同车型的载荷需求、尺寸规格调整轮辐数量、轮辋直径、安装孔距等核心参数，具备较高的复用性与工程实用价值。
