汽车发动机进气管道组件结构设计

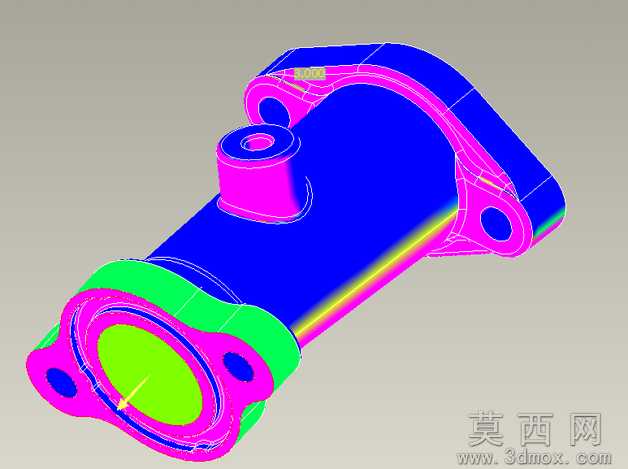

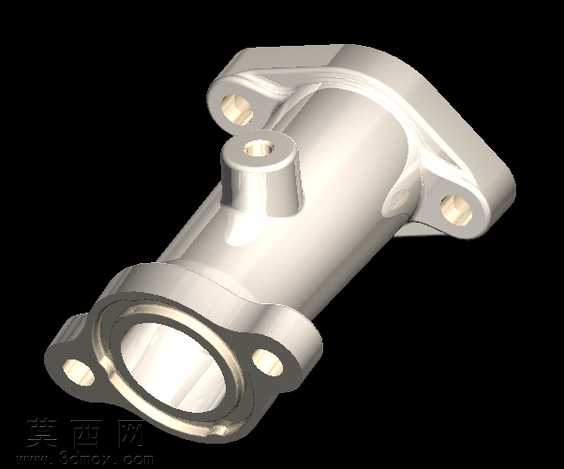

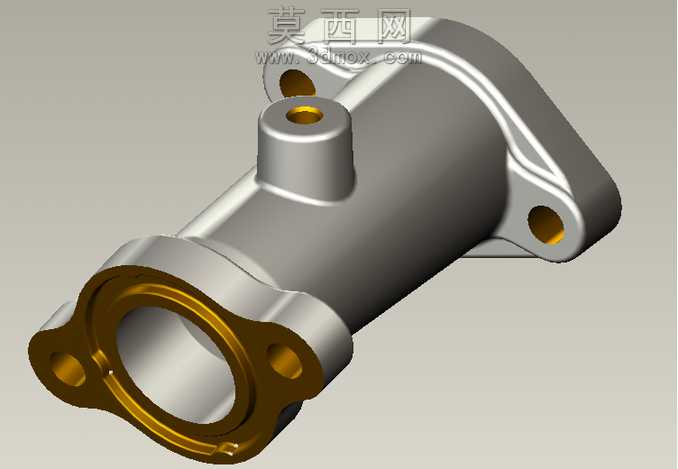

本作品为汽车发动机配套的进气管道组件三维设计成果，建模阶段严格遵循进气系统的流体力学设计逻辑与机械装配要求，采用自顶向下的建模思路完成整体结构搭建。首先以进气通路的中轴线为基准搭建骨架模型，确定主管道的走向、通径参数与各安装接口的相对位置，保证进气路径的顺滑过渡，避免气流在管内形成涡流影响进气效率。主体管身采用等壁厚的回转类特征结合放样凸台完成建模，针对管身的两处侧接安装凸台，采用拉伸凸台配合拔模特征构建，凸台内的安装孔采用异形孔向导精准生成，保证孔位的同轴度与安装适配性。两端的连接法兰结构，根据装配密封要求设计了对应的密封面贴合区域，法兰上的安装孔采用圆周阵列方式生成，保证孔位的均布精度，法兰与管身的衔接位置做了平滑的圆角过渡处理，避免应力集中问题。材质渲染阶段，主管道本体采用铸铝材质效果，调整金属粗糙度参数还原压铸铝合金的哑光金属质感，两端法兰密封面与安装孔内壁做了黄铜色的金属镀层效果区分，通过调整材质的反射率与高光参数，突出不同功能区域的材质差异，同时添加轻微的环境 occlusion 效果增强结构的立体感。结构设计上充分考虑实际装配需求，主管道的弯折角度经过反复校准，既保证发动机舱内的安装避让空间，又尽可能缩短进气路径长度，侧方的凸台结构用于连接传感器与旁通管路，凸台的高度与孔径参数匹配通用车用传感器的安装标准，法兰端面的平面度在建模时通过基准面约束保证，满足密封垫片的压装要求。整体模型的所有特征均保留完整的参数化建模历史，可根据不同排量发动机的进气需求快速调整管道通径、法兰尺寸与安装点位，适配不同车型的进气系统改装与配套设计需求，模型的细节还原度高，所有安装结构、过渡圆角、壁厚参数均参考实际量产进气管道的工艺标准设计，可直接用于后续的结构验证、流体仿真分析与加工工艺参考。
