法兰基座式机械连接外覆盖结构件

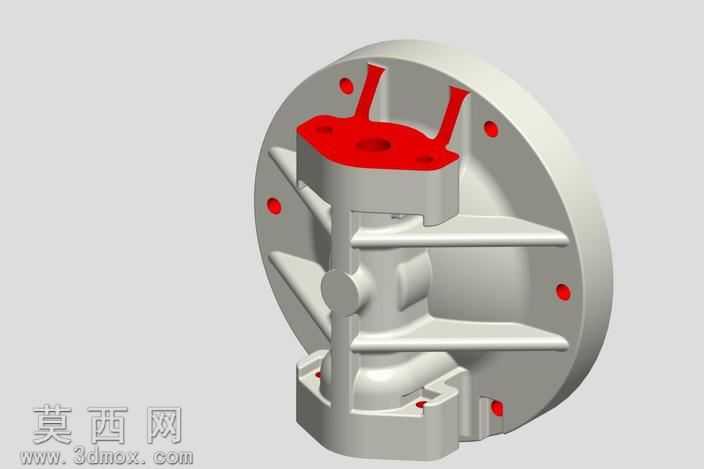

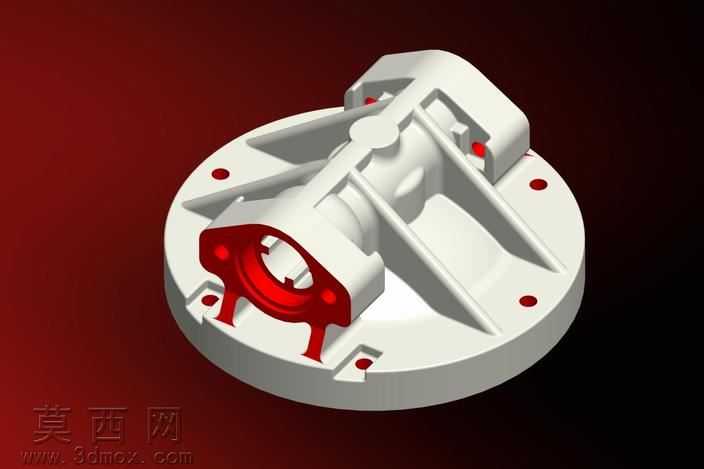

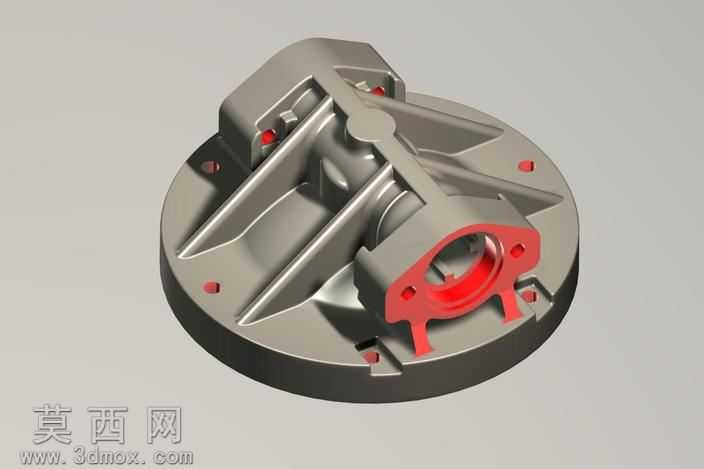

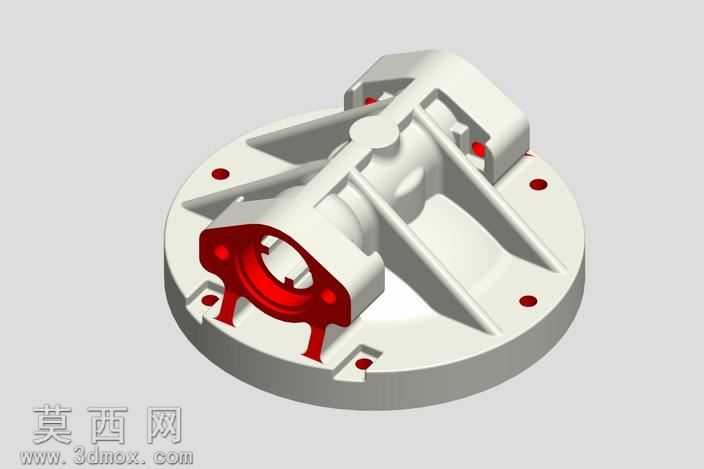

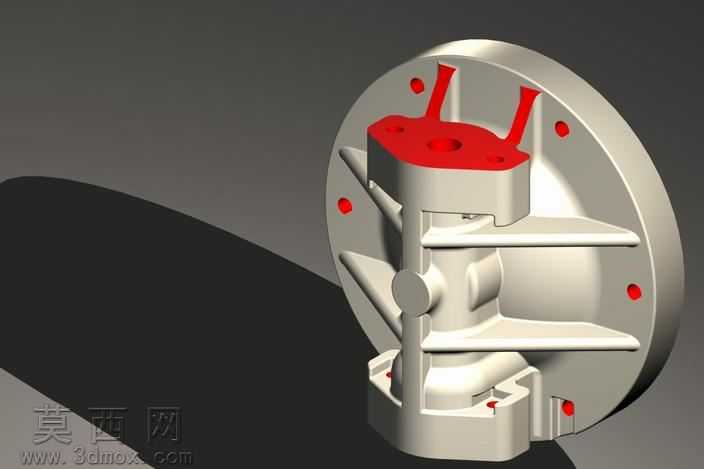

本模型为法兰基座式机械连接外覆盖结构件，采用三维参数化建模方式完成全结构构建，建模过程中严格遵循机械零部件的装配公差规范，对每一处结构尺寸进行精准约束，确保模型可直接用于后续的结构验证与装配模拟。模型整体以圆形法兰盘作为安装基座，法兰盘上均匀分布多个沉头安装孔，孔位位置经过同轴度校验，可保证与配套基体安装时的定位精度，避免装配错位问题。基座上方设置多组辐射状加强筋结构，筋板厚度均匀过渡，从法兰盘边缘延伸至中部主体结构，既能够提升整体构件的结构刚性，降低外部载荷作用下的形变概率，又通过合理的筋板布局减少了不必要的材料冗余，兼顾结构强度与轻量化设计需求。中部主体为异形腔体结构，腔体内部预留了适配连接轴的安装位，前端设置带定位卡槽的红色连接端口，端口处设计有对称的卡扣凸台与定位缺口，可与对接部件实现快速卡接定位，保证连接状态的稳定性，避免运转过程中出现松脱移位。建模时对所有棱边进行了圆角过渡处理，既消除了尖锐边角带来的应力集中隐患，也符合实际机械加工的工艺要求，避免加工过程中出现崩边问题。材质设置上，主体结构采用哑光灰白色工程塑料材质，模拟玻纤增强尼龙的质感，表面添加细微的磨砂纹理，还原工业塑料件的真实表面状态；前端连接端口采用亮红色硬质工程塑料材质，通过色彩区分不同功能区域，同时提升部件的视觉辨识度；安装孔与连接端口内部添加金属质感的材质细节，模拟内嵌金属衬套的结构，还原实际产品的材质搭配逻辑。渲染阶段采用三点布光方案，主光源从斜上方45度角投射，突出结构的立体轮廓与加强筋的光影层次，辅光源补充暗部细节，避免腔体内部出现死黑区域，环境光添加柔和的反射效果，让塑料材质的质感表现更加真实自然。设计过程中充分考虑了部件的实际使用场景，作为设备外层覆盖构件，既需要承担外部防护作用，阻挡灰尘、杂物进入设备内部，又需要为内部连接轴提供稳定的支撑定位，因此在结构设计时对腔体壁厚进行了梯度设置，受力较大的连接端口位置适当增加壁厚，非受力区域适当减薄，在保证结构强度的前提下优化了部件的整体重量。模型的所有结构均做了可制造性校验，不存在倒扣、无法脱模的结构特征，可直接用于注塑模具的开发设计，也可导入有限元分析软件进行结构力学仿真，验证不同载荷下的应力分布情况，为后续的产品优化提供可靠的数字模型基础。
