垃圾箱盖摆动器注塑成型模具结构设计

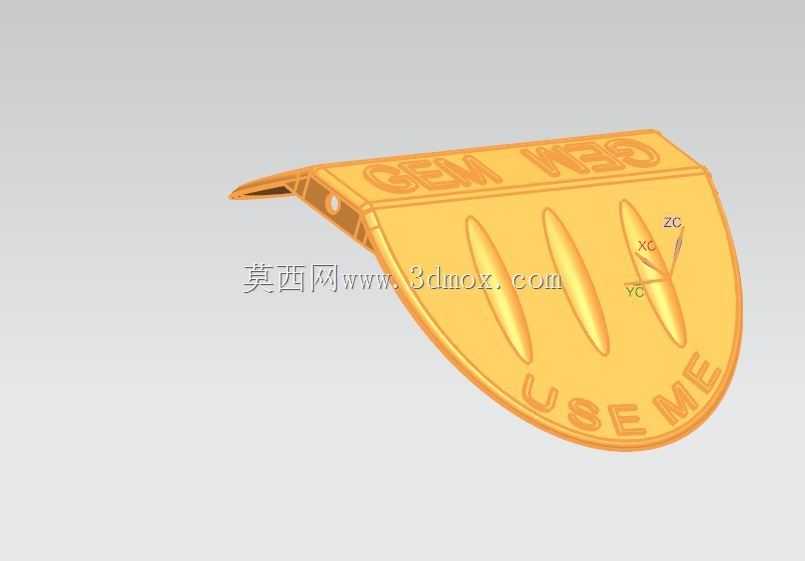

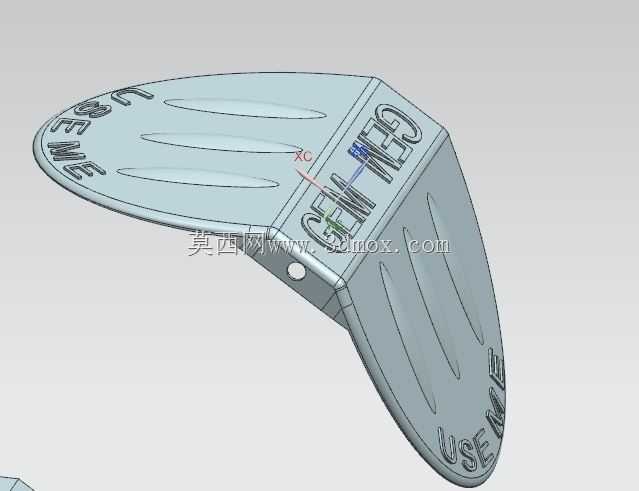

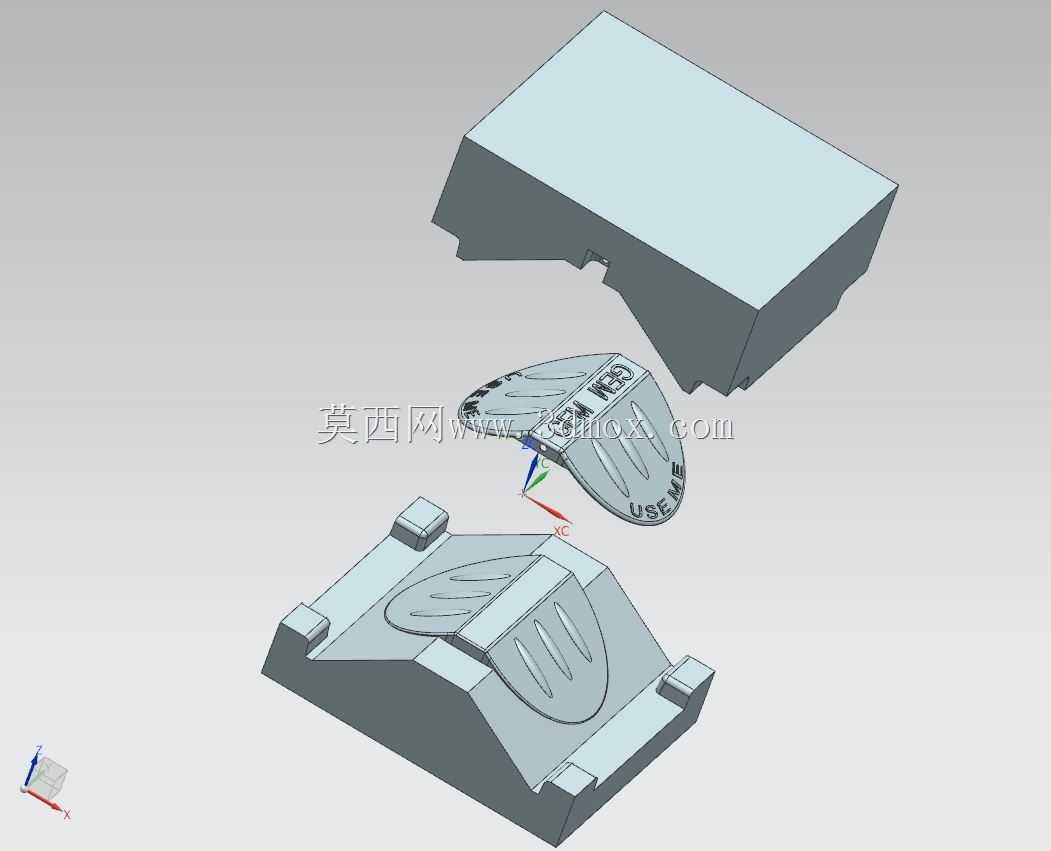

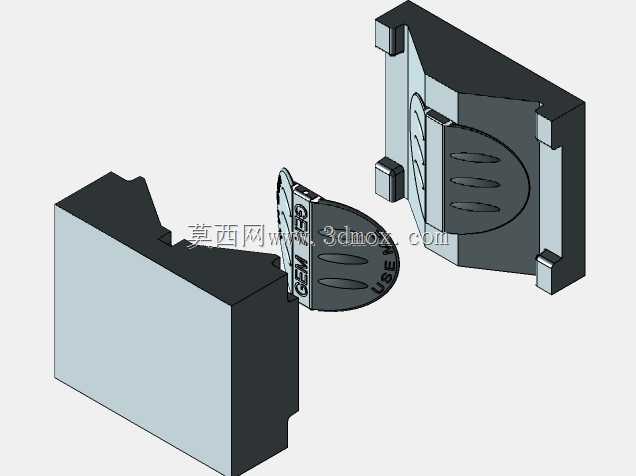

这套模具对应的核心制品是垃圾箱盖的摆动功能部件，这类部件广泛应用于市政公共垃圾箱、商用分类垃圾桶、家用脚踏翻盖垃圾桶的翻盖联动结构中，作为连接桶身与箱盖的核心传动承载件，需要长期承受反复开合的交变载荷，同时要适配户外高低温、潮湿、粉尘等复杂使用环境，对制品的成型精度、结构强度、耐疲劳性能都有较高要求。整套模具采用一模一腔的布局设计，充分考虑摆动器的异形曲面结构特征，分型面沿着制品的最大轮廓线设置，既能够保证开模时制品顺利留于动模侧，也能最大程度减少分型面处的飞边产生，降低后续修边的人工成本。模具的型腔与型芯部分采用整体式镶拼结构，针对摆动器表面的防滑凹槽、标识字符等精细特征，在对应位置做了局部镶件处理，既方便后续特征磨损后的快速更换维护，也能优化加工工艺性，降低深槽、窄缝特征的加工难度，保证成型后制品的细节完整度。从安装边界来看，整套模架采用标准龙记模架规格，长宽尺寸适配常用的120吨卧式注塑机安装参数，定位圈、浇口套尺寸符合行业通用标准，无需额外改装即可直接上机装夹；模具的开合模行程经过精准核算，预留了足够的取件空间，配合侧方的斜导柱抽芯结构，能够顺利完成制品侧面倒扣特征的脱模，不会出现拉伤、顶白等成型缺陷。在浇注系统设计上，采用侧浇口进料的方式，浇口位置设置在制品的非外观装配面，进料过程中熔体能够平稳填充整个型腔，避免出现喷射、困气等问题，同时浇口残留小，后续去除方便，不会影响制品的装配与外观效果。冷却系统采用环绕式水路布局，在型腔、型芯以及抽芯镶件上都设置了对应的冷却通道，能够保证成型过程中模温均匀分布，将制品的成型周期控制在合理区间，同时减少因冷却不均导致的制品翘曲变形，保证摆动器的轴孔同轴度、安装面平面度等关键尺寸精度，确保制品装配后箱盖摆动顺畅，无卡滞、异响问题，长期使用不会出现断裂、变形失效的情况。顶出系统采用顶杆与顶块组合的顶出方式，顶出位置均匀分布在制品的加强筋、装配凸台等刚性较好的位置，顶出过程受力均匀，避免顶出过程中制品出现变形、顶穿等问题。整套模具的导向定位系统采用精密导柱导套配合锥面精定位结构，合模时能够保证型腔与型芯的对位精度，避免长期生产过程中出现错位、飞边超差的问题，有效提升模具的使用寿命与成型稳定性。
