多腔注塑模具结构设计方案展示

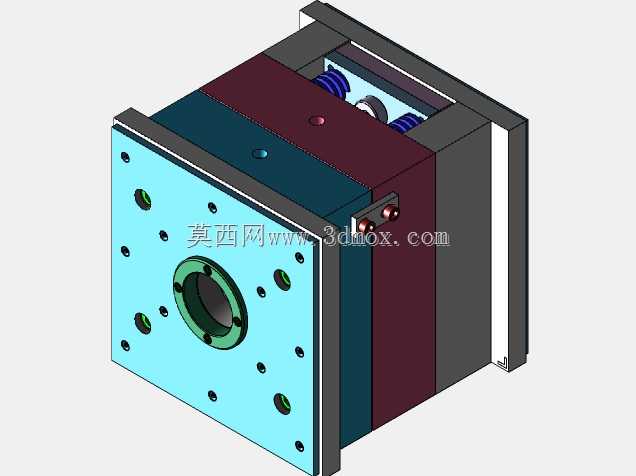

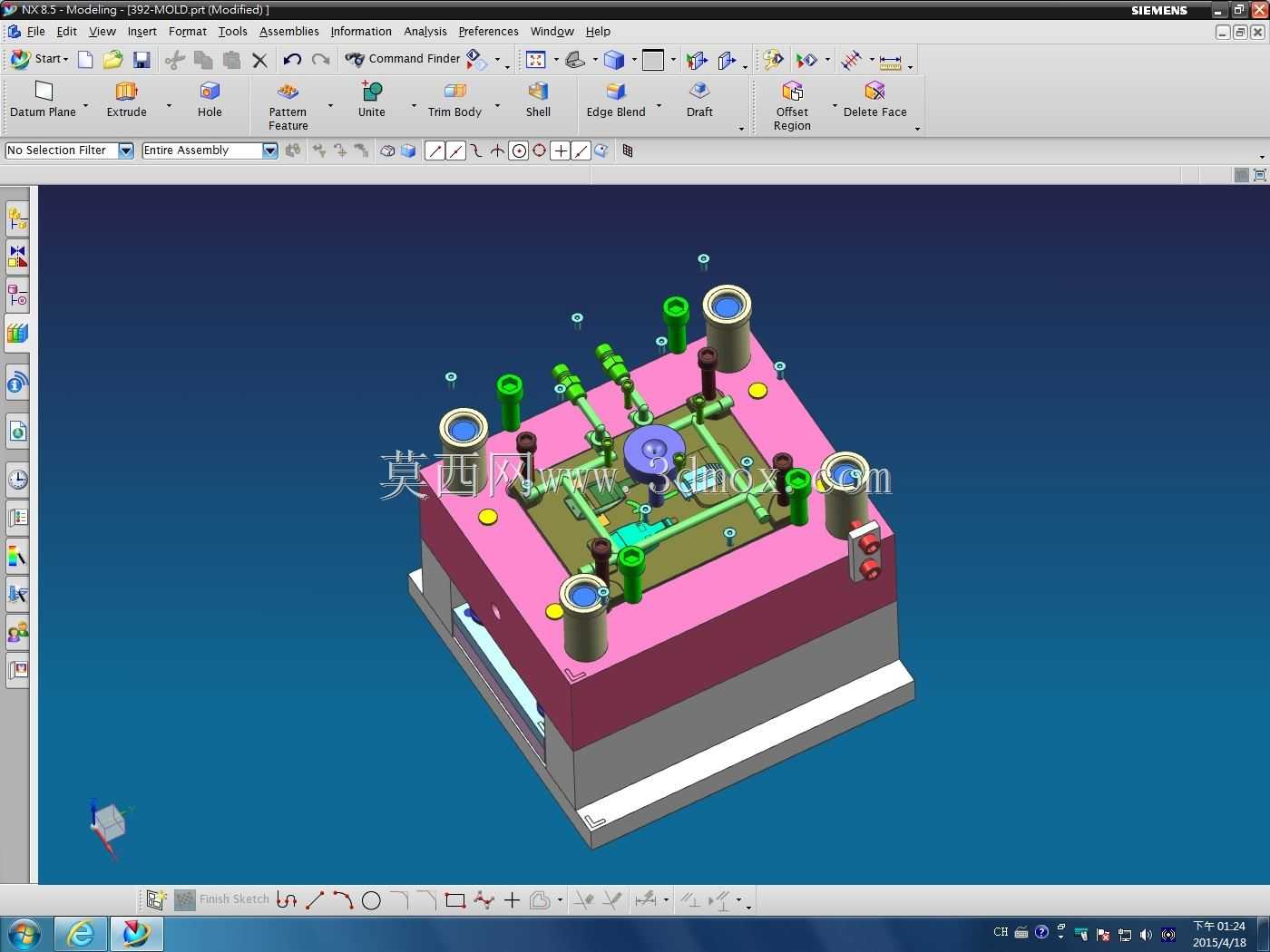

这套多腔注塑模具主要应用于小型塑胶零部件的批量注塑生产场景，常见于消费电子小配件、日用塑胶杂件、小型工业塑胶结构件的量产环节，能够在单次注塑循环中同时完成多件产品的成型，大幅提升单批次生产效率，降低单位产品的成型能耗与人工分摊成本，适配卧式注塑机的安装使用要求，可匹配常规吨位的通用注塑设备完成生产作业。从实际用途来看，该模具承担塑胶熔体的充型、保压、冷却定型、开模顶出的全流程成型功能，通过合理的型腔布局，在保证各型腔进料平衡的前提下最大化利用模架的安装空间，避免成型过程中出现各型腔填充不均、产品飞边或缺胶的质量问题。在功能特性上，模具集成了完整的浇注系统、冷却回路、顶出机构与导向定位结构：浇注系统采用平衡式流道设计，确保熔融塑胶从主浇道进入后能够以近乎一致的压力与流速填充到每一个型腔，减少不同型腔产品的成型质量差异；冷却回路围绕型腔周边均匀排布，通过循环冷却介质带走成型过程中熔体传递的热量，缩短产品冷却定型的等待周期，提升整体生产节拍；顶出机构采用多顶针均匀布局，避免顶出过程中产品受力不均出现变形、顶白等外观缺陷；导向结构通过导柱导套的精密配合，保证动定模合模时的定位精度，防止合模错位导致的型腔损伤或产品尺寸超差。在设计思路上，整套模具遵循注塑模具的标准化设计规范，模架选用标准规格模胚降低加工成本，型腔与型芯部分采用模块化拆分设计，便于后续维护更换易损部件；流道与浇口的尺寸匹配所成型塑胶原料的流动特性，兼顾填充效率与后续浇口去除的便利性；冷却水道的走向避开模具内部的顶针、螺丝等安装位，在保证密封性能的前提下尽可能贴近型腔表面，提升冷却效率。从安装边界来看，模具整体外形尺寸适配常规注塑机的拉杆间距与开模行程要求，模具总厚度符合注塑机的最小模厚与最大模厚安装范围，定位圈与浇口套尺寸匹配注塑机的射嘴定位标准，无需额外改装即可快速装夹上机，顶出孔位置适配注塑机的顶杆布局，能够保证开模后顶出动作顺畅无卡滞。
