50毫米规格汽车牵引连接球头结构

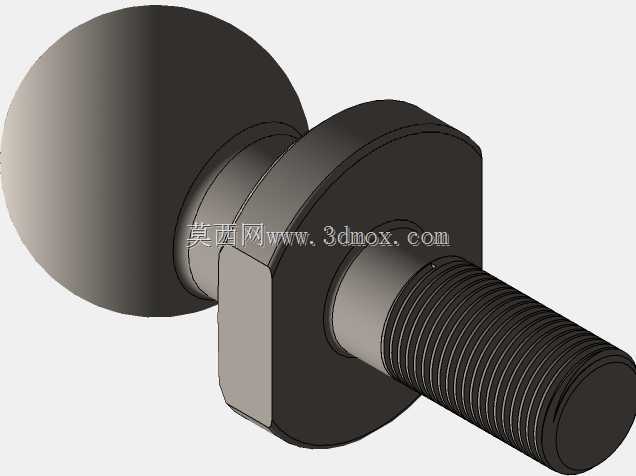

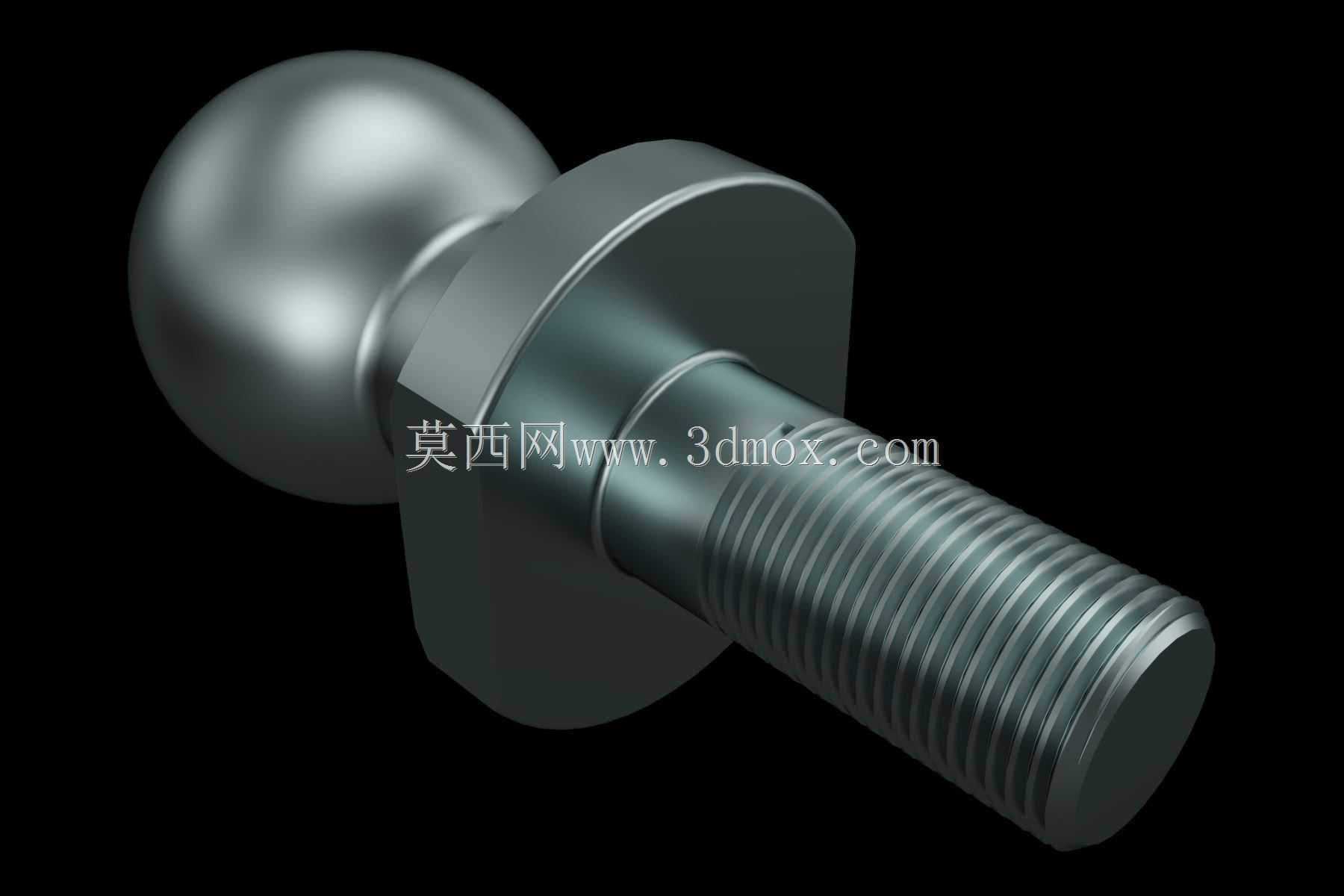

这款50毫米牵引球是车辆拖挂连接场景中的核心受力部件，主要应用于乘用车辆、轻型商用车辆后挂牵引装置的连接端，承担拖挂房车、小型拖斗、轻型设备运载托架等场景下的载荷传递与铰接转动功能，是拖挂系统中保障行驶安全的关键结构件。在实际使用场景中，牵引球需要同时承受拖挂设备带来的纵向牵引力、垂直方向的静载荷，以及车辆行驶过程中因路面颠簸、转向、加减速产生的多向交变冲击力，因此结构设计上充分考虑了受力合理性与连接可靠性。产品整体采用一体化结构设计，球形端为标准50毫米直径的光滑球面，能够与配套的牵引球座实现万向铰接，满足车辆转向、上下坡时拖挂部分与主车之间的角度偏转需求，避免刚性连接带来的应力集中损坏；球形端下方设置了加大直径的限位法兰盘，一方面作为牵引球座安装的轴向定位面，另一方面能够承受拖挂装置向上的窜动冲击力，防止连接脱开；法兰盘下方设计了六角定位台，安装时可以通过扳手卡持该部位施加拧紧扭矩，避免安装过程中螺杆跟转，提升装配效率与紧固可靠性；下部的外螺纹段用于穿过车辆后保险杠或专用牵引梁的安装孔，通过配套螺母实现牵引球与车体的刚性固定，螺纹规格匹配常规轻型牵引装置的安装尺寸，适配多数民用拖挂场景的安装接口。从安装边界来看，球形端的球面轮廓度严格控制在适配标准牵引座的公差范围内，保证铰接转动顺畅无卡滞，法兰盘的外径尺寸足够覆盖常规牵引座的接触端面，避免局部压强过大造成部件压损，螺纹段的长度预留了适配不同厚度安装基座的调节空间，既可以适配加厚的改装牵引杠，也能满足原厂薄款安装位的紧固需求。设计过程中充分考虑了实际使用的受力分布，球形端与螺杆的过渡位置做了圆弧过渡处理，避免应力集中导致的疲劳断裂，整体结构没有多余的冗余设计，在满足额定承载能力的前提下尽可能控制自身重量，同时各部位的尺寸都匹配通用拖挂配件的互换标准，具备良好的通用性，能够替换同规格的原厂牵引球部件，满足车辆拖挂改装、配件更换的实际需求。
