侧装卡车用Tautliner棘轮帘布张紧装置

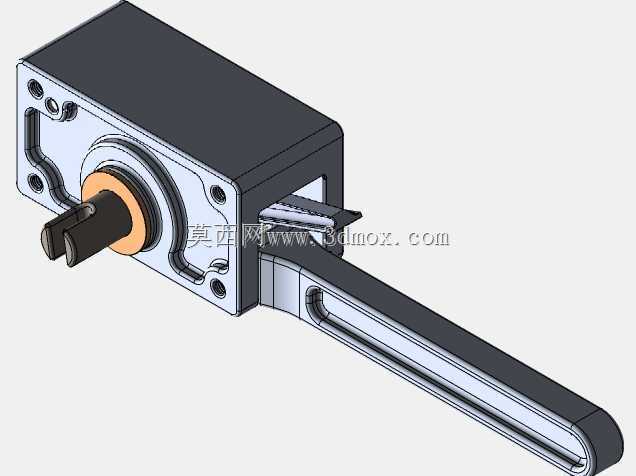

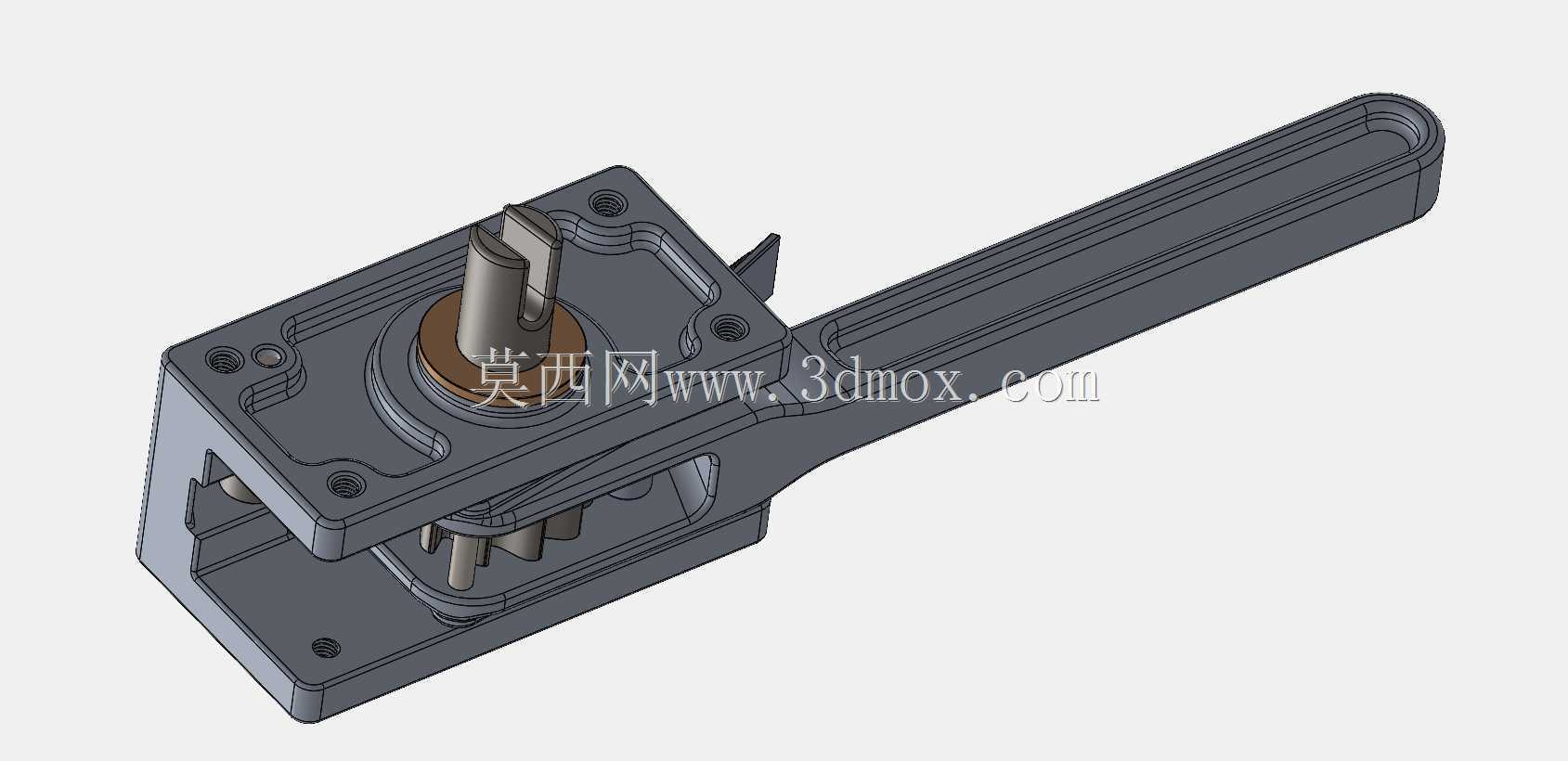

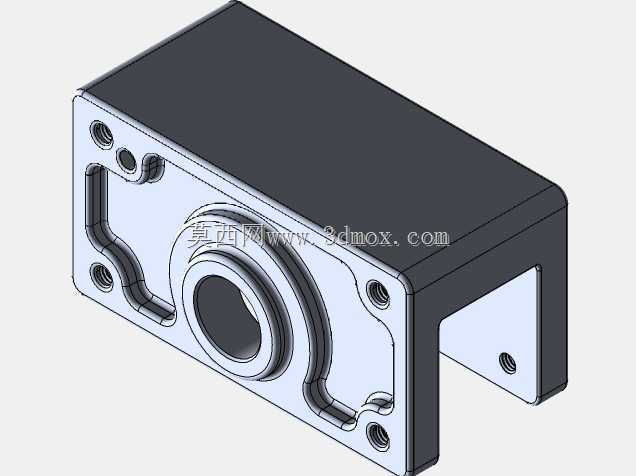

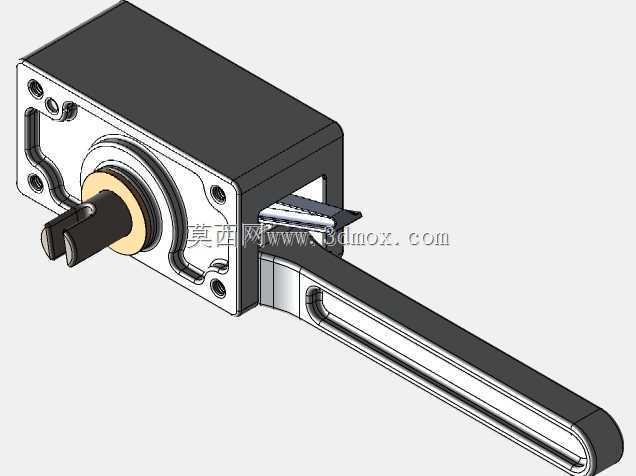

　　在澳大利亚公路货运场景中，侧帘式半挂车与侧装卡车是城际干线运输的主力车型，这类车型的货箱侧部采用柔性帘布替代硬质金属侧门，装卸货时可将帘布完全收拢至货箱两端，实现侧面无遮挡的装卸作业，大幅提升托盘货物、长大件物料的装卸效率，而棘轮张紧器正是保障侧帘结构可靠使用的核心功能部件。这款棘轮张紧器采用一体式铸造壳体结构，整体为长手柄加方形安装基座的布局，安装基座上预留的四个沉头安装孔位完全匹配侧装卡车货箱侧立柱的标准安装平面，安装时可直接通过螺栓将基座固定在货箱侧下沿的预埋安装座上，基座与安装面的贴合面为精加工平面，能避免长期受拉力作用出现连接松动。

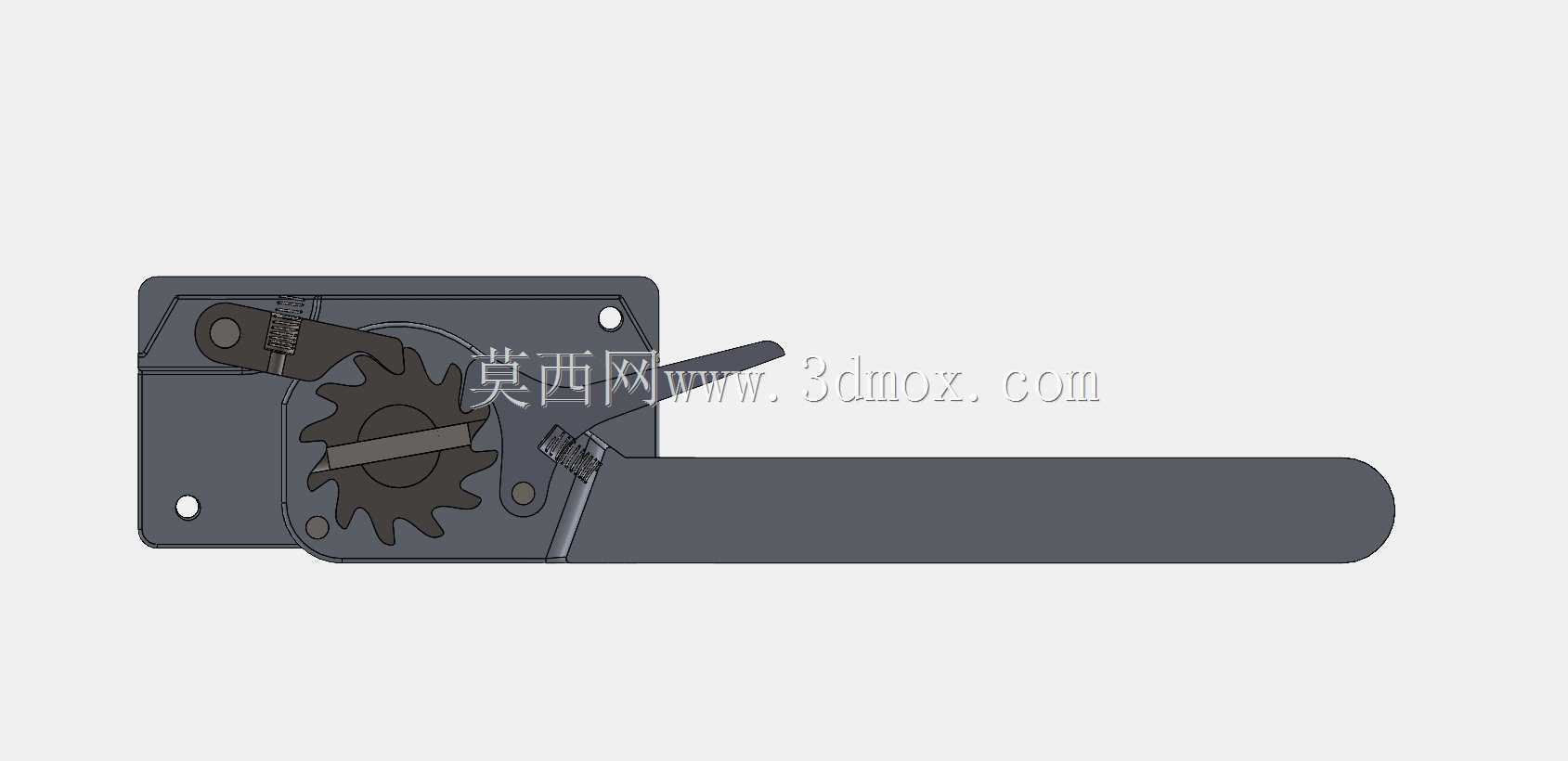

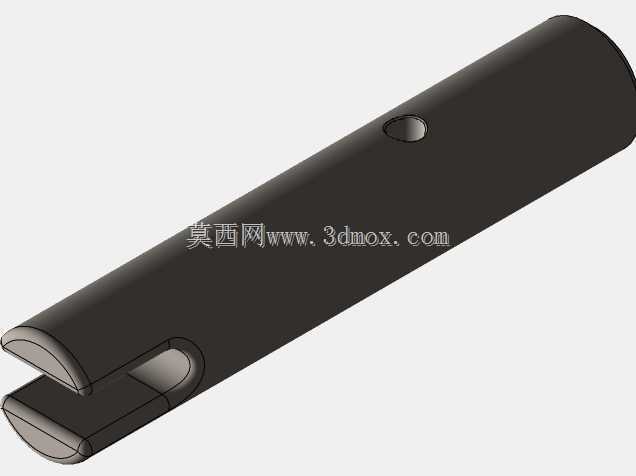

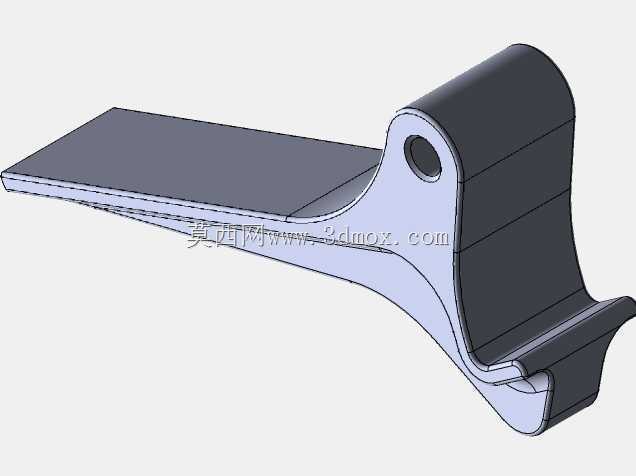

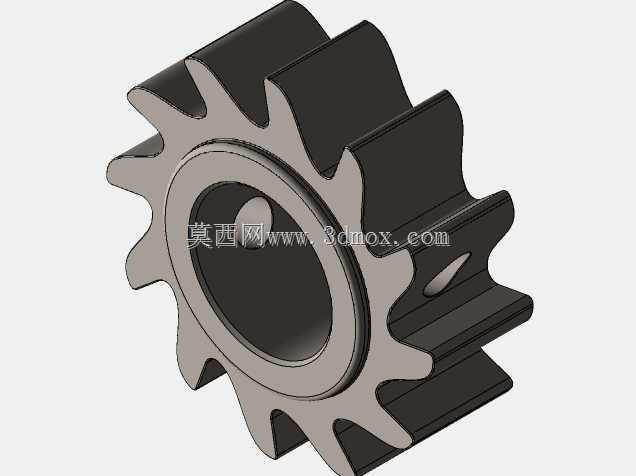

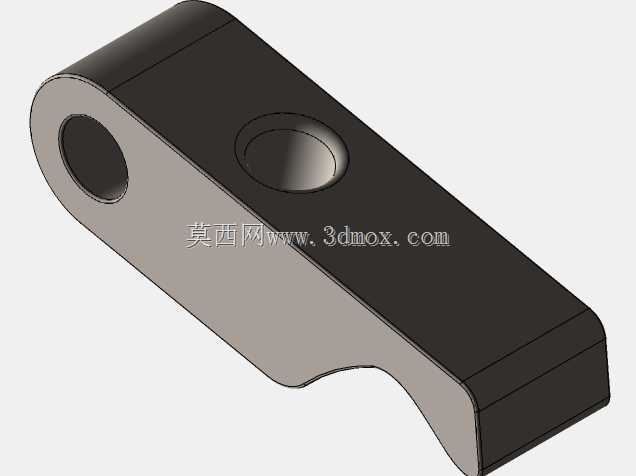

　　从功能实现逻辑来看，该张紧器通过内部的棘轮棘爪单向锁止结构实现帘布的张紧与锁止：操作时扳动长手柄带动内部棘轮轴转动，棘轮轴上的连接销与帘布底部的张紧钢带相连，随着手柄往复扳动，棘轮轴逐步收卷张紧钢带，将帘布向下拉紧，使帘布保持足够的张紧度，避免车辆行驶过程中帘布出现鼓胀、晃动，降低行车风阻同时防止帘布与货物发生摩擦剐蹭；当需要开启帘布装卸货时，只需扳动壳体侧面的解锁拨片，即可解除棘爪对棘轮的锁止，反向转动棘轮轴释放张紧钢带，帘布便可沿顶部滑轨自由滑动。

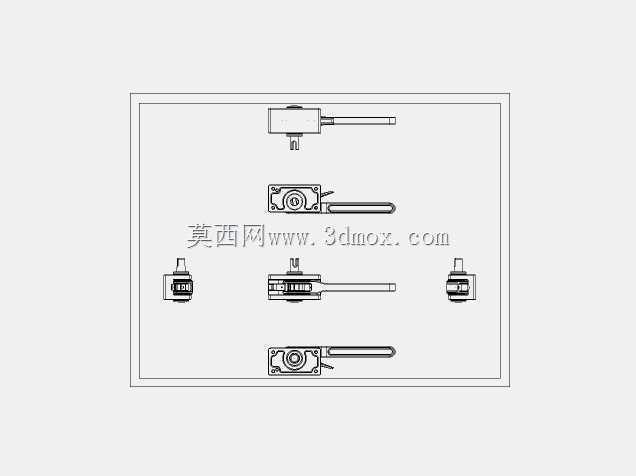

　　设计过程中，顶部安装孔的位置尺寸、安装面到棘轮轴中心的高度尺寸均严格参照侧帘货箱的通用安装规范设定，确保该张紧器可直接替换同类型旧款铸造张紧器，无需对货箱安装位进行二次加工。其余非安装配合尺寸的设定以包装适配性为核心考量，保证产品在运输、存储过程中可适配通用五金配件的包装规格，同时壳体的加强筋布局沿受力方向分布：手柄与基座连接位置设置有过渡加强筋，棘轮轴安装孔周围设置环形加强凸台，能承受张紧作业时施加在手柄上的最大操作力，避免壳体出现应力开裂。

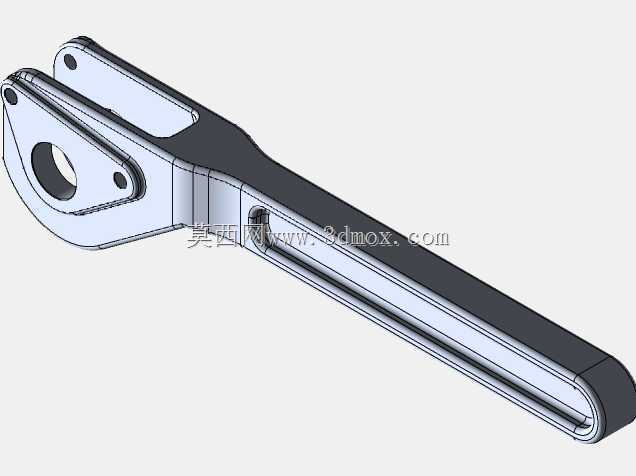

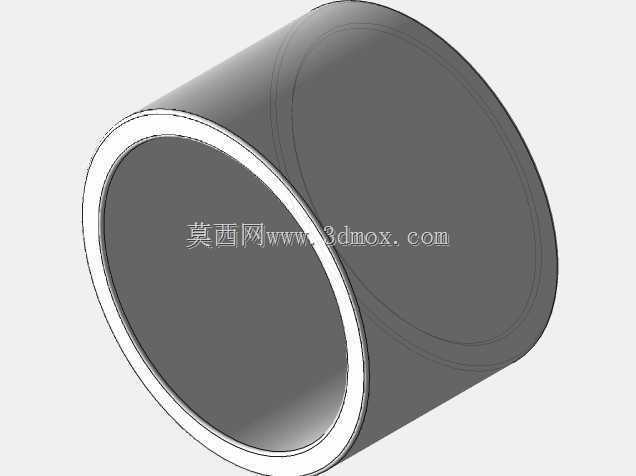

　　实际装车使用时，该张紧器的操作手柄长度经过人机工程校核，操作人员站在地面即可完成张紧操作，无需攀爬货箱，单组张紧动作可在数秒内完成，单侧货箱通常布置4-6组该类张紧器，即可保障整幅侧帘的张紧均匀度。棘爪与棘轮的啮合齿形采用大角度自锁设计，在车辆行驶产生的持续振动下不会出现松脱退齿，张紧力可长期保持稳定，即使在澳大利亚内陆高温、强紫外线的户外工况下，壳体的铸造材质也能抵抗环境腐蚀，不会因长期暴晒出现强度衰减。需要注意的是，该三维结构是基于旧款量产张紧器的逆向测绘建模，核心安装尺寸与实物完全一致，可作为货箱改装、配件替换设计的参考依据，建模过程中还原了内部棘轮、棘爪、转轴的装配关系，可直接用于装配干涉检查、操作动作模拟，帮助设计人员快速理解该类张紧器的工作原理，缩短同类产品的开发周期。
