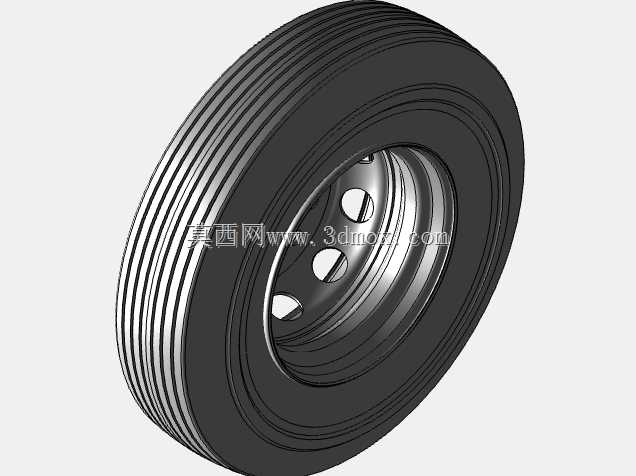

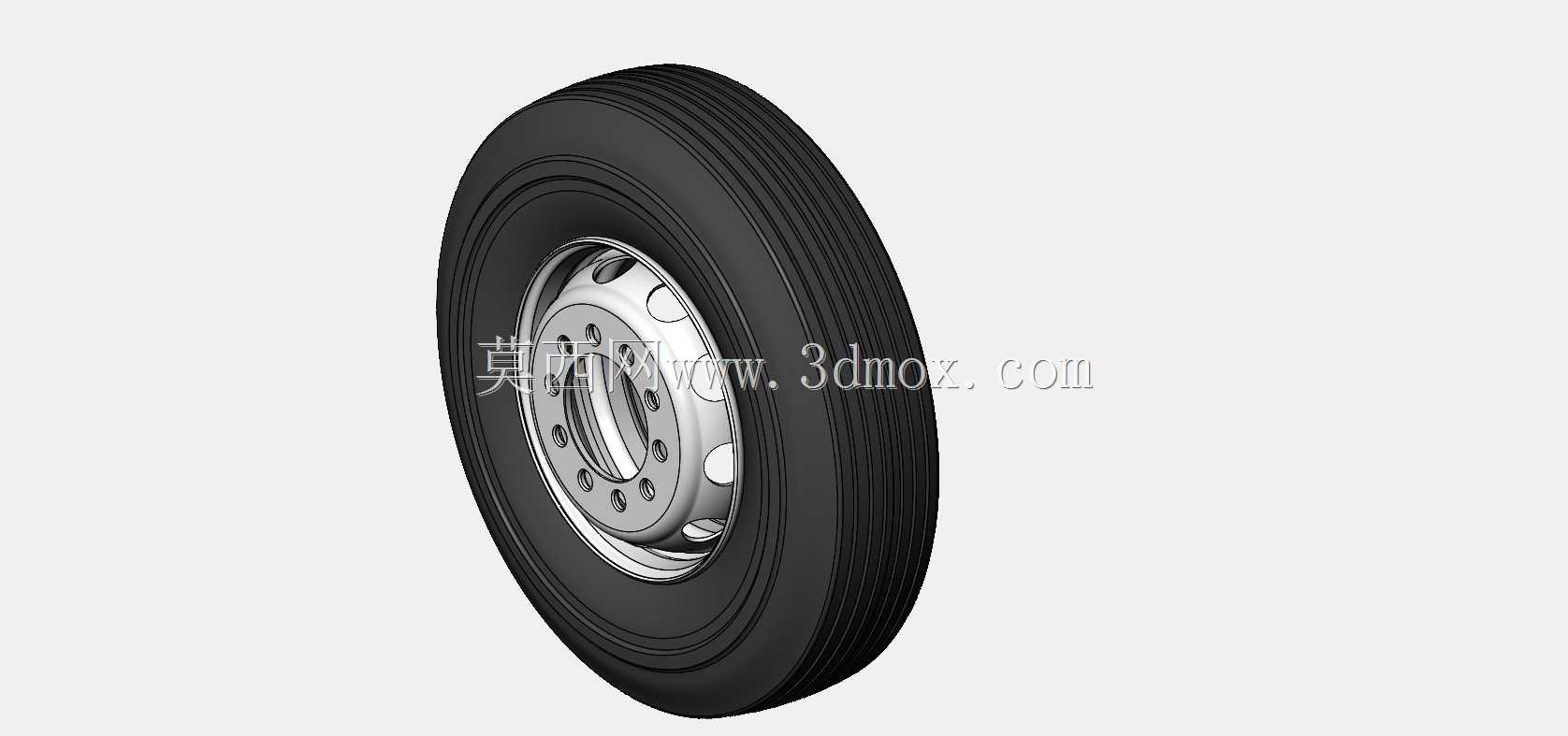

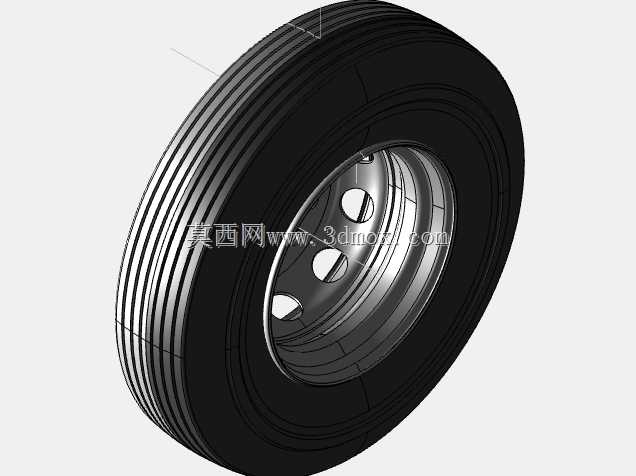

重型商用车公共汽车用9.00R22.5钢轮圈

　　从设计参数来看，该轮圈的轮毂安装直径为223.5毫米，这一尺寸是与车桥端轮毂轴头配合的核心基准，建模过程中严格保证了安装止口的圆柱度与同轴度公差，避免装配后出现轮圈跳动量超标的问题；节圆直径PCD设定为285毫米，对应轮毂上螺栓孔的分布圆周尺寸，直接决定了轮圈与轮毂的安装匹配性，设计时螺栓孔采用了均匀分布的布局，确保每个螺栓承受的载荷均匀分散，避免单根螺栓过载断裂的风险。轮圈的偏移量设置为175毫米，这一参数直接影响整车的轮距与车轮外倾角，偏移量的精准控制能够保证轮胎接地面积均匀，减少偏磨现象，同时兼顾转向时的轮胎与翼子板、转向拉杆的运动间隙，避免极限转向工况下出现运动干涉。在重型商用车与公共汽车的底盘行走系统设计中，轮圈作为连接轮胎与车桥轮毂的核心承载部件，其结构合理性直接决定了整车行驶的可靠性与载荷传递效率。本次建模的钢轮圈适配9.00R22.5规格轮胎，是干线物流重卡、城市公交、长途客运客车等商用车型上应用极为广泛的轮辋结构，日常运营场景覆盖高速公路干线运输、城市拥堵路段频繁启停、城郊非铺装路面颠簸通行等多种复杂工况，需要同时承受垂直载荷、横向侧倾力、制动扭矩以及路面冲击载荷的复合作用。

　　连接结构采用球形面螺栓先导设计，这一结构是商用车辆轮圈的经典可靠设计，球形配合面能够在螺栓拧紧过程中自动对中，抵消安装孔位的微小位置误差，同时增大螺栓与轮圈安装面的接触面积，分散螺栓预紧力带来的局部压应力，避免长期使用后轮圈安装孔出现压溃变形。建模过程中，轮辋部分采用了多段变截面的卷边结构设计，对应轮胎安装的胎圈座、轮缘、槽底等功能区域，每个区域的圆角与斜度都严格参照商用车辆轮辋的行业标准设计，保证轮胎装配后胎圈能够紧密贴合在轮辋座面上，在轮胎充气压力作用下形成可靠密封，同时在车辆行驶过程中避免胎圈与轮辋之间出现相对滑移。

　　轮辐部分采用了等强度的辐板式结构，在辐板上开设了均匀分布的散热孔与减重孔，既能够降低轮圈整体的非簧载质量，提升整车的悬挂响应特性，又能够在制动过程中为制动鼓提供通风散热的气流通道，降低长下坡工况下制动系统的热衰退风险。需要说明的是，本次建模中配套的轮胎仅为代表性装配示意，未针对某一特定品牌或花纹的轮胎做细节还原，核心建模重点放在钢轮圈本身的结构尺寸与安装边界上，能够为整车底盘总布置设计、轮系运动干涉校核、车桥轮毂匹配设计提供精准的三维数模参考。

　　在实际的结构设计验证环节，该轮圈的三维模型可直接导入有限元分析软件，模拟垂直冲击、弯曲疲劳、径向疲劳等台架试验工况，校核不同载荷下轮辐与轮辋焊接位置的应力分布，提前识别应力集中区域，优化圆角过渡与板材厚度分布，在保证结构强度满足国标要求的前提下尽可能降低自重，符合商用车轻量化设计的发展趋势。对于三维建模从业者而言，这类轮圈模型的建模难点在于轮辋的多段回转曲面构建，以及轮辐安装孔、散热孔的阵列分布与焊接位置的结构处理，需要严格把控各个配合面的尺寸公差，避免数模导入装配环境后出现配合间隙过大或者干涉的问题；对于整车选型设计人员而言，该模型的安装边界尺寸完全符合主流重型商用车的车桥匹配标准，可直接用于总布置阶段的轮包空间校核、轮胎跳动间隙分析，缩短前期方案设计的周期。
